K1553

Alavancas de aperto de plástico com rosca fêmea e trava de...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto
      - Alavancas de aperto de plástico com rosca fêmea e trava de segurança, inserto roscado de aço passivado azul

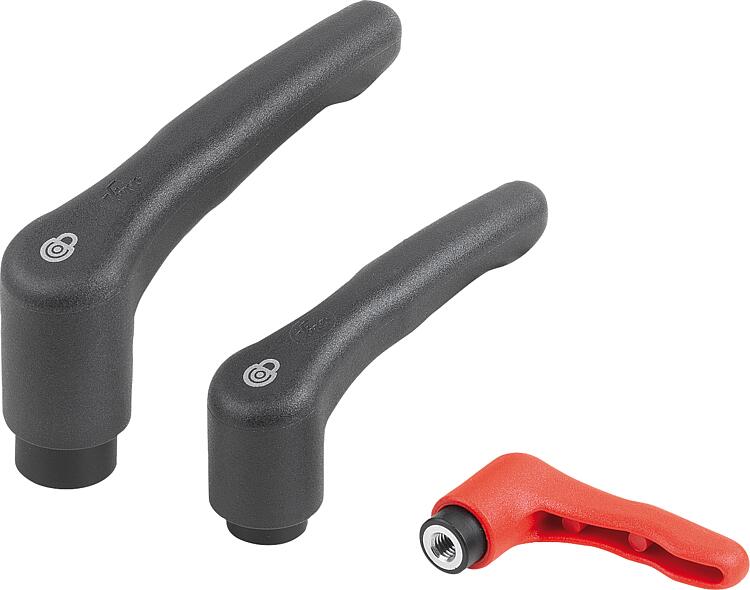

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:As alavancas de aperto com função de segurança evitam alterações no ponto de aperto devido a abertura ou fecho involuntários.

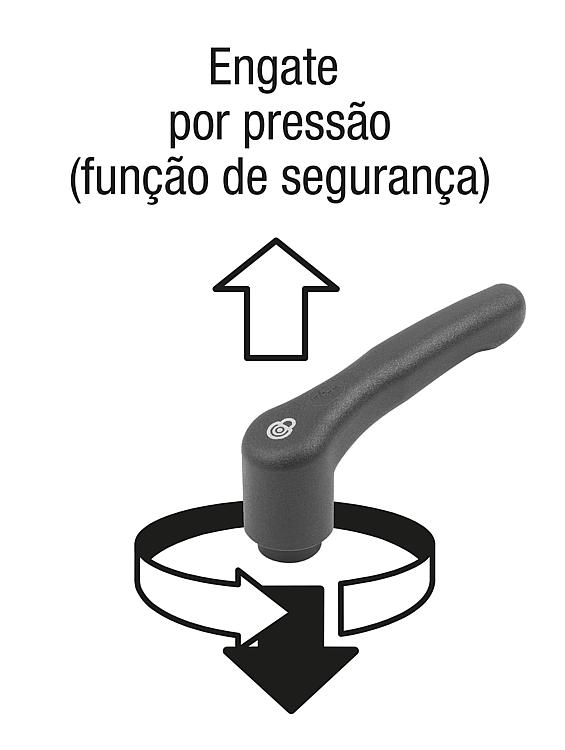

No estado inicial, a alavanca pode ser girada livremente e não possui qualquer conexão com o ponto de aperto. Somente pressionando o cabo da alavanca será possível encaixar os dentes e soltar ou apertar o mecanismo de aperto.
A reinicialização ocorre imediatamente após soltar o cabo da alavanca por meio de uma mola. Material:Cabo da alavanca e aplicação de termoplástico reforçado.
Bucha de aço.Versão:Aço passivado azul.Vantagens:Proteção contra abertura ou fecho involuntários.
Contorno de manípulo fechado sem cantos ou bordas de interferência.Sob consulta:Versões especiais.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1553 Alavancas de aperto de plástico com rosca fêmea e trava de segurança, inserto roscado de aço passivado azul

239 kB

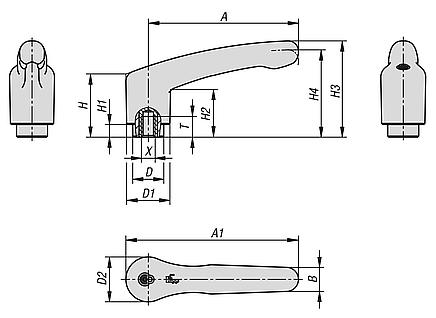

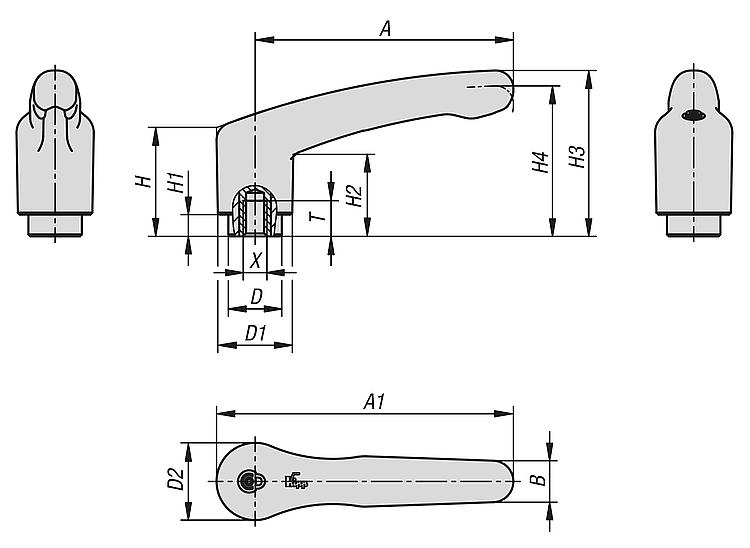

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K1553.1041	grafite RAL 7021	1	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1553.1051	grafite RAL 7021	1	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1553.2051	grafite RAL 7021	2	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1553.2061	grafite RAL 7021	2	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1553.2081	grafite RAL 7021	2	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1553.3081	grafite RAL 7021	3	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1553.3101	grafite RAL 7021	3	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1553.10484	vermelho RAL 3020	1	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1553.10584	vermelho RAL 3020	1	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1553.20584	vermelho RAL 3020	2	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1553.20684	vermelho RAL 3020	2	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1553.20884	vermelho RAL 3020	2	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1553.30884	vermelho RAL 3020	3	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1553.31084	vermelho RAL 3020	3	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
