- Adaptação Código do artigo
|
|

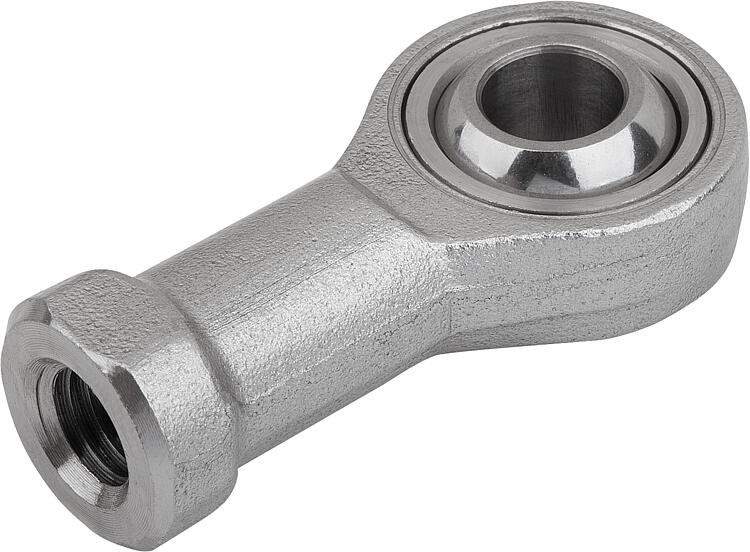

K2082Terminais de rótula com mancal de deslizamento e rosca fêmea,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Carcaça em aço inoxidável forjado 1.4057.
Esfera de articulação 1.4034, endurecida e retificada.
Anel externo em aço inoxidável 1.4571. Versão:peça polida.Indicação:O mancal de deslizamento do terminal de rótula é livre de manutenção. As dimensões de conexão correspondem à norma DIN 648, série KJ. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

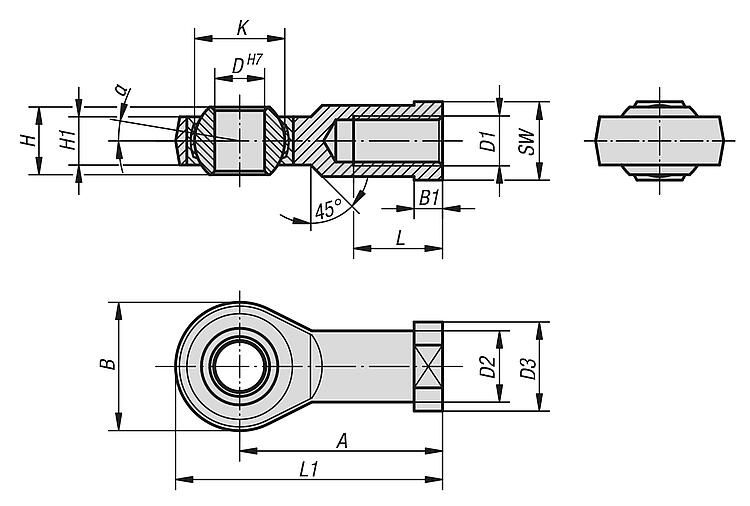

Código do artigo | Versão 2 | A | B | B1 | D | D1 | D2 | D3 | H | H1 | K | L | L1 | α | SW | Capacidades de carga dinâmica kN | Capacidade de carga estática kN | CAD | Aces. | Preço | Encomendar |
---|
K2082.05 | rosca direita | 27 | 18 | 4 | 5 | M5x0,8 | 8,5 | 11 | 8 | 6 | 11,11 | 10 | 36 | 13 | 9 | 5,7 | 6 | | | sob consulta | | K2082.06 | rosca direita | 30 | 20 | 5 | 6 | M6x1,0 | 10 | 13 | 9 | 6,75 | 12,7 | 12 | 40 | 13 | 11 | 7,2 | 7,65 | | | sob consulta | | K2082.08 | rosca direita | 36 | 24 | 5 | 8 | M8x1,25 | 12,5 | 16 | 12 | 9 | 15,875 | 16 | 48 | 14 | 14 | 11,6 | 12,9 | | | sob consulta | | K2082.10 | rosca direita | 43 | 28 | 6,5 | 10 | M10x1,5 | 15 | 19 | 14 | 10,5 | 19,05 | 20 | 57 | 13 | 17 | 14,5 | 18 | | | sob consulta | | K2082.10125 | rosca direita | 43 | 28 | 6,5 | 10 | M10x1,25 | 15 | 19 | 14 | 10,5 | 19,05 | 20 | 57 | 13 | 17 | 14,5 | 18 | | | sob consulta | | K2082.12 | rosca direita | 50 | 32 | 6,5 | 12 | M12x1,75 | 17,5 | 22 | 16 | 12 | 22,225 | 22 | 66 | 13 | 19 | 17 | 24 | | | sob consulta | | K2082.12125 | rosca direita | 50 | 32 | 6,5 | 12 | M12x1,25 | 17,5 | 22 | 16 | 12 | 22,225 | 22 | 66 | 13 | 19 | 17 | 24 | | | sob consulta | | K2082.16 | rosca direita | 64 | 42 | 8 | 16 | M16x2,0 | 22 | 27 | 21 | 15 | 28,575 | 28 | 85 | 15 | 22 | 28,5 | 39 | | | sob consulta | | K2082.1615 | rosca direita | 64 | 42 | 8 | 16 | M16x1,5 | 22 | 27 | 21 | 15 | 28,575 | 28 | 85 | 15 | 22 | 28,5 | 39 | | | sob consulta | | K2082.20 | rosca direita | 77 | 50 | 10 | 20 | M20x1,5 | 27,5 | 34 | 25 | 18 | 34,925 | 33 | 102 | 14 | 30 | 42,5 | 57 | | | sob consulta | | K2082.22 | rosca direita | 84 | 54 | 12 | 22 | M22x1,5 | 30 | 38 | 28 | 20 | 38,10 | 37 | 111 | 15 | 32 | 57 | 68 | | | sob consulta | | K2082.25 | rosca direita | 91 | 60 | 12 | 25 | M24x2,0 | 33,5 | 42 | 31 | 22 | 42,86 | 42 | 124 | 15 | 36 | 68 | 85 | | | sob consulta | | K2082.30 | rosca direita | 110 | 70 | 15 | 30 | M30x2,0 | 40 | 50 | 37 | 25 | 50,8 | 51 | 145 | 17 | 41 | 88 | 114 | | | sob consulta | | K2082.051 | rosca esquerda | 27 | 18 | 4 | 5 | M5x0,8 | 8,5 | 11 | 8 | 6 | 11,11 | 10 | 36 | 13 | 9 | 5,7 | 6 | | | sob consulta | | K2082.061 | rosca esquerda | 30 | 20 | 5 | 6 | M6x1,0 | 10 | 13 | 9 | 6,75 | 12,7 | 12 | 40 | 13 | 11 | 7,2 | 7,65 | | | sob consulta | | K2082.081 | rosca esquerda | 36 | 24 | 5 | 8 | M8x1,25 | 12,5 | 16 | 12 | 9 | 15,875 | 16 | 48 | 14 | 14 | 11,6 | 12,9 | | | sob consulta | | K2082.101 | rosca esquerda | 43 | 28 | 6,5 | 10 | M10x1,5 | 15 | 19 | 14 | 10,5 | 19,05 | 20 | 57 | 13 | 17 | 14,5 | 18 | | | sob consulta | | K2082.101251 | rosca esquerda | 43 | 28 | 6,5 | 10 | M10x1,25 | 15 | 19 | 14 | 10,5 | 19,05 | 20 | 57 | 13 | 17 | 14,5 | 18 | | | sob consulta | | K2082.121 | rosca esquerda | 50 | 32 | 6,5 | 12 | M12x1,75 | 17,5 | 22 | 16 | 12 | 22,225 | 22 | 66 | 13 | 19 | 17 | 24 | | | sob consulta | | K2082.121251 | rosca esquerda | 50 | 32 | 6,5 | 12 | M12x1,25 | 17,5 | 22 | 16 | 12 | 22,225 | 22 | 66 | 13 | 19 | 17 | 24 | | | sob consulta | | K2082.161 | rosca esquerda | 64 | 42 | 8 | 16 | M16x2,0 | 22 | 27 | 21 | 15 | 28,575 | 28 | 85 | 15 | 22 | 28,5 | 39 | | | sob consulta | | K2082.16151 | rosca esquerda | 64 | 42 | 8 | 16 | M16x1,5 | 22 | 27 | 21 | 15 | 28,575 | 28 | 85 | 15 | 22 | 28,5 | 39 | | | sob consulta | | K2082.201 | rosca esquerda | 77 | 50 | 10 | 20 | M20x1,5 | 27,5 | 34 | 25 | 18 | 34,925 | 33 | 102 | 14 | 30 | 42,5 | 57 | | | sob consulta | | K2082.221 | rosca esquerda | 84 | 54 | 12 | 22 | M22x1,5 | 30 | 38 | 28 | 20 | 38,10 | 37 | 111 | 15 | 32 | 57 | 68 | | | sob consulta | | K2082.251 | rosca esquerda | 91 | 60 | 12 | 25 | M24x2,0 | 33,5 | 42 | 31 | 22 | 42,86 | 42 | 124 | 15 | 36 | 68 | 85 | | | sob consulta | | K2082.301 | rosca esquerda | 110 | 70 | 15 | 30 | M30x2,0 | 40 | 50 | 37 | 25 | 50,8 | 51 | 145 | 17 | 41 | 88 | 114 | | | sob consulta | |
