Porcas ranhuradas DIN 981 em aço ou aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Porcas ranhuradas DIN 981 em aço ou aço inoxidável

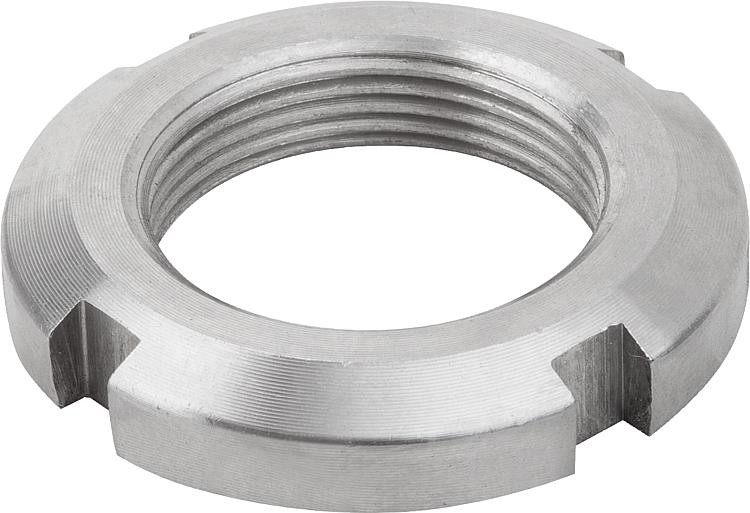

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.
Aço inoxidável A2.Versão:Aço inoxidável com superfície sem tratamento.
Aço com superfície sem proteção anticorrosiva.
Aço zincado.Indicação:As porcas ranhuradas são usadas principalmente para fixar rolamentos sobre um eixo.
Além disso, elas podem ser usadas para fixar engrenagens, polias para correias
dentadas e outros componentes da máquina.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2060 Porcas ranhuradas DIN 981 em aço ou aço inoxidável

206 kB

Visão geral dos elementos de fixação e vedação

716 kB

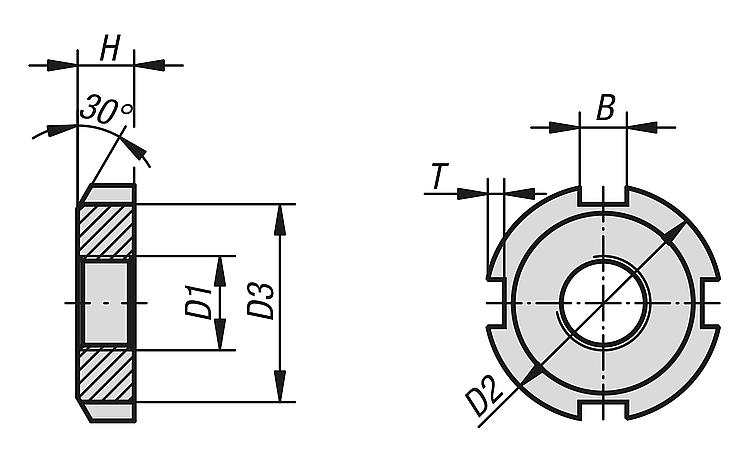

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	D1	D2	D3	H	B=Largura de ranhura	T	Preço
K2060.0010	aço	superfície sem tratamento	M10x0,75	18	13,5	4	3	2	sob consulta
K2060.0012	aço	superfície sem tratamento	M12x1	22	17	4	3	2	sob consulta
K2060.0015	aço	superfície sem tratamento	M15X1	25	21	5	4	2	sob consulta
K2060.0017	aço	superfície sem tratamento	M17x1	28	24	5	4	2	sob consulta
K2060.0020	aço	superfície sem tratamento	M20X1	32	26	6	4	2	sob consulta
K2060.0025	aço	superfície sem tratamento	M25X1,5	38	32	7	5	2	sob consulta
K2060.0030	aço	superfície sem tratamento	M30x1,5	45	38	7	5	2	sob consulta
K2060.0035	aço	superfície sem tratamento	M35x1,5	52	44	8	5	2	sob consulta
K2060.0040	aço	superfície sem tratamento	M40x1,5	58	50	9	6	2,5	sob consulta
K2060.0045	aço	superfície sem tratamento	M45x1,5	65	56	10	6	2,5	sob consulta
K2060.0050	aço	superfície sem tratamento	M50x1,5	70	61	11	6	2,5	sob consulta
K2060.0055	aço	superfície sem tratamento	M55x2	75	67	11	7	3	sob consulta
K2060.0060	aço	superfície sem tratamento	M60x2	80	73	11	7	3	sob consulta
K2060.0065	aço	superfície sem tratamento	M65x2	85	79	12	7	3	sob consulta
K2060.0070	aço	superfície sem tratamento	M70x2	92	85	12	8	3,5	sob consulta
K2060.0075	aço	superfície sem tratamento	M75x2	98	90	13	8	3,5	sob consulta
K2060.0080	aço	superfície sem tratamento	M80x2	105	95	15	8	3,5	sob consulta
K2060.0085	aço	superfície sem tratamento	M85x2	110	102	15	8	3,5	sob consulta
K2060.0090	aço	superfície sem tratamento	M90x2	120	108	16	10	4	sob consulta
K2060.0095	aço	superfície sem tratamento	M95x2	125	110	17	10	4	sob consulta
K2060.0100	aço	superfície sem tratamento	M100x2	130	120	18	10	4	sob consulta
K2060.010	aço	zincada	M10x0,75	18	13,5	4	3	2	sob consulta
K2060.012	aço	zincada	M12x1	22	17	4	3	2	sob consulta
K2060.015	aço	zincada	M15X1	25	21	5	4	2	sob consulta
K2060.017	aço	zincada	M17x1	28	24	5	4	2	sob consulta
K2060.020	aço	zincada	M20X1	32	26	6	4	2	sob consulta
K2060.025	aço	zincada	M25X1,5	38	32	7	5	2	sob consulta
K2060.030	aço	zincada	M30x1,5	45	38	7	5	2	sob consulta
K2060.035	aço	zincada	M35x1,5	52	44	8	5	2	sob consulta
K2060.040	aço	zincada	M40x1,5	58	50	9	6	2,5	sob consulta
K2060.045	aço	zincada	M45x1,5	65	56	10	6	2,5	sob consulta
K2060.050	aço	zincada	M50x1,5	70	61	11	6	2,5	sob consulta
K2060.055	aço	zincada	M55x2	75	67	11	7	3	sob consulta
K2060.060	aço	zincada	M60x2	80	73	11	7	3	sob consulta
K2060.065	aço	zincada	M65x2	85	79	12	7	3	sob consulta
K2060.070	aço	zincada	M70x2	92	85	12	8	3,5	sob consulta
K2060.075	aço	zincada	M75x2	98	90	13	8	3,5	sob consulta
K2060.080	aço	zincada	M80x2	105	95	15	8	3,5	sob consulta
K2060.085	aço	zincada	M85x2	110	102	15	8	3,5	sob consulta
K2060.090	aço	zincada	M90x2	120	108	16	10	4	sob consulta
K2060.095	aço	zincada	M95x2	125	110	17	10	4	sob consulta
K2060.100	aço	zincada	M100x2	130	120	18	10	4	sob consulta
K2060.1010	aço inoxidável A2	superfície sem tratamento	M10x0,75	18	13,5	4	3	2	sob consulta
K2060.1012	aço inoxidável A2	superfície sem tratamento	M12x1	22	17	4	3	2	sob consulta
K2060.1015	aço inoxidável A2	superfície sem tratamento	M15X1	25	21	5	4	2	sob consulta
K2060.1017	aço inoxidável A2	superfície sem tratamento	M17x1	28	24	5	4	2	sob consulta
K2060.1020	aço inoxidável A2	superfície sem tratamento	M20X1	32	26	6	4	2	sob consulta
K2060.1025	aço inoxidável A2	superfície sem tratamento	M25X1,5	38	32	7	5	2	sob consulta
K2060.1030	aço inoxidável A2	superfície sem tratamento	M30x1,5	45	38	7	5	2	sob consulta
K2060.1035	aço inoxidável A2	superfície sem tratamento	M35x1,5	52	44	8	5	2	sob consulta
K2060.1040	aço inoxidável A2	superfície sem tratamento	M40x1,5	58	50	9	6	2,5	sob consulta
K2060.1045	aço inoxidável A2	superfície sem tratamento	M45x1,5	65	56	10	6	2,5	sob consulta
K2060.1050	aço inoxidável A2	superfície sem tratamento	M50x1,5	70	61	11	6	2,5	sob consulta
K2060.1055	aço inoxidável A2	superfície sem tratamento	M55x2	75	67	11	7	3	sob consulta
K2060.1060	aço inoxidável A2	superfície sem tratamento	M60x2	80	73	11	7	3	sob consulta
K2060.1065	aço inoxidável A2	superfície sem tratamento	M65x2	85	79	12	7	3	sob consulta
K2060.1070	aço inoxidável A2	superfície sem tratamento	M70x2	92	85	12	8	3,5	sob consulta
K2060.1075	aço inoxidável A2	superfície sem tratamento	M75x2	98	90	13	8	3,5	sob consulta
K2060.1080	aço inoxidável A2	superfície sem tratamento	M80x2	105	95	15	8	3,5	sob consulta
K2060.1085	aço inoxidável A2	superfície sem tratamento	M85x2	110	102	15	8	3,5	sob consulta
K2060.1090	aço inoxidável A2	superfície sem tratamento	M90x2	120	108	16	10	4	sob consulta
K2060.1095	aço inoxidável A2	superfície sem tratamento	M95x2	125	110	17	10	4	sob consulta
K2060.1100	aço inoxidável A2	superfície sem tratamento	M100x2	130	120	18	10	4	sob consulta
