- Adaptação Código do artigo
|
|
|

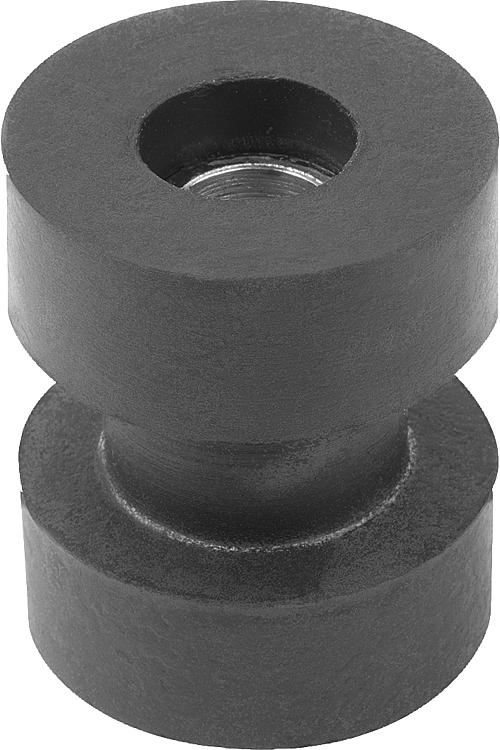

K1907Isoladores de conexão em neoprene, duas peças |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Meio de isolamento em neoprene.
Corpo externo em aço.Versão:Aço zincado.Indicação:Os isoladores de conexão de duas peças são usados para criar uma conexão estável ou um desacoplamento eficaz de máquinas ou equipamentos com componentes adjacentes.
Devido à composição do material, os amortecedores de borracha provocam impregnação da pintura por contato, o que pode causar marcas de abrasão e descoloração em pisos ou superfícies de contato, por exemplo.
Amortecedores de borracha fabricados de EPDM na cor cinza claro podem ser encomendados sob consulta.
Capacidade de carga possível de 10 kg até 285 kg.
A medida H é a altura do isolador de conexão em estado montado.
Marcação por cores dos produtos.
Ponto amarelo = dureza Shore 35.
Ponto vermelho = dureza Shore 45.
Ponto verde = dureza Shore 55.
Ponto azul = dureza Shore 65.

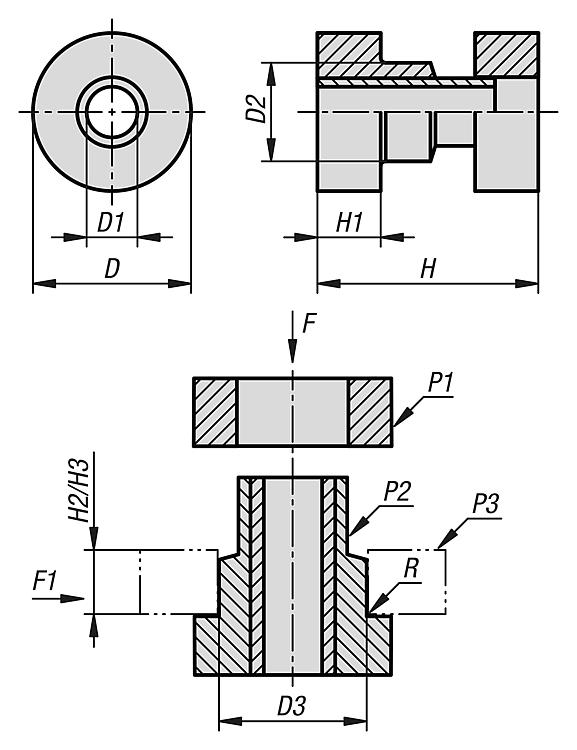

Ponto branco = dureza Shore 75.Aplicação:A parte inferior do isolador de conexão (P2) é pressionada no furo (D3) da placa (P3). A placa (P3) é, na maioria dos casos, a placa base sobre a qual a máquina ou o equipamento são montados. Em seguida, a parte superior do isolador de conexão (P1) é encaixada na parte inferior (P2). No último passo, o isolador de conexão e a placa base são aparafusados ao piso ou a um outro componente com o parafuso adequado. Para proteger o neoprene do parafuso, é recomendado colocar uma arruela entre a parte superior (P1) e o parafuso. Para os isoladores com D = 31,8 mm, recomenda-se a arruela K1150.12; isoladores com D = 47,5 mm, recomenda-se a arruela K1150.18. O isolador de conexão pode ser aparafusado tanto na vertical como na horizontal. No entanto, é necessário observar os diferentes dados de carga.Faixa de temperatura:-30 °C até +80 °CAtenção:- A faixa de temperatura não deve ser excedida, caso contrário não será possível garantir uma plena função.
- Não resistente aos agentes de limpeza agressivos, gasolina e óleos.
- Evite o contato com objetos afiados, para que o neoprene não seja danificado.
- Mantenha o altura H durante a montagem, para evitar falhas no isolador.Observar:Para o uso ideal dos isoladores de conexão, mantenha a altura exigida da placa base/placa lateral utilizada (H2/H3).Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | Dureza
Shore | R | F (altura H2) =
carga axial | F1 (altura H2) =
carga radial | CAD | Aces. | Preço | Encomendar |
|---|
| K1907.31831835 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 35+5 | 0,75 | 20 | 10 |  | | sob consulta | | | K1907.31831845 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 45+5 | 0,75 | 40 | 15 | | | sob consulta | | | K1907.31831855 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 55+5 | 0,75 | 65 | 20 | | | sob consulta | | | K1907.31831865 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 65+5 | 0,75 | 115 | 25 | | | sob consulta | | | K1907.31831875 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 75+5 | 0,75 | 140 | 30 | | | sob consulta | | | K1907.47549335 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 35+5 | 1,5 | 30 | 20 | | | sob consulta | | | K1907.47549345 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 45+5 | 1,5 | 55 | 40 | | | sob consulta | | | K1907.47549355 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 55+5 | 1,5 | 75 | 60 | | | sob consulta | | | K1907.47549365 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 65+5 | 1,5 | 120 | 80 | | | sob consulta | | | K1907.47549375 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 75+5 | 1,5 | 175 | 130 | | | sob consulta | |
Código do artigo
| F (altura H3) =
carga axial | F1 (altura H3) =
carga radial | Frequência Hz
(altura H2) | Frequência Hz
(altura H3) | Torque Nm
(altura H2) | Torque Nm
(altura H3) | CAD | Aces. | Preço | Encomendar |
|---|
| K1907.31831835 | - | - | 15 | - | 10 | - | | | sob consulta | | | K1907.31831845 | - | - | 15 | - | 10 | - | | | sob consulta | | | K1907.31831855 | - | - | 15 | - | 10 | - | | | sob consulta | | | K1907.31831865 | - | - | 15 | - | 10 | - | | | sob consulta | | | K1907.31831875 | - | - | 15 | - | 10 | - | | | sob consulta | | | K1907.47549335 | 60 | 25 | 15 | 12 | 13 | 14 | | | sob consulta | | | K1907.47549345 | 80 | 30 | 15 | 12 | 13 | 14 | | | sob consulta | | | K1907.47549355 | 110 | 40 | 15 | 12 | 13 | 14 | | | sob consulta | | | K1907.47549365 | 175 | 75 | 15 | 12 | 13 | 14 | | | sob consulta | | | K1907.47549375 | 285 | 125 | 15 | 12 | 13 | 14 | | | sob consulta | |
