K0754Módulos de fixação excêntricos |
voltar |
|
|

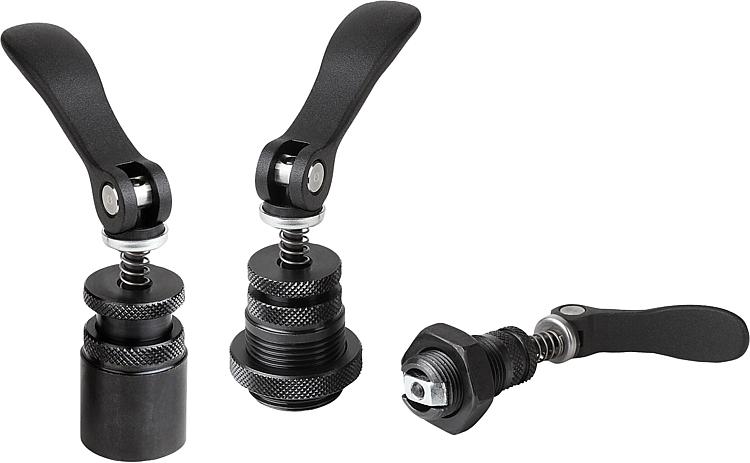

DescriçãoMaterial:Corpo básico em aço. Alavanca excêntrica em alumínio fundido.Versão:Corpo básico com acabamento oxidado. Porca martelo zincada. Alavanca excêntrica revestida a pó na cor preta.

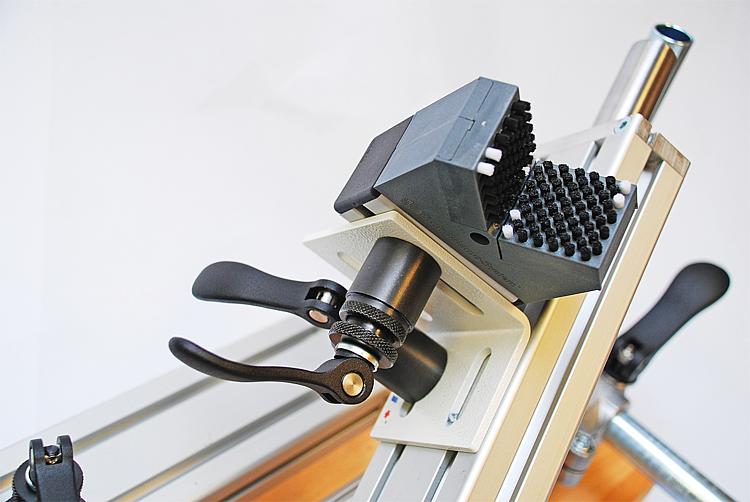

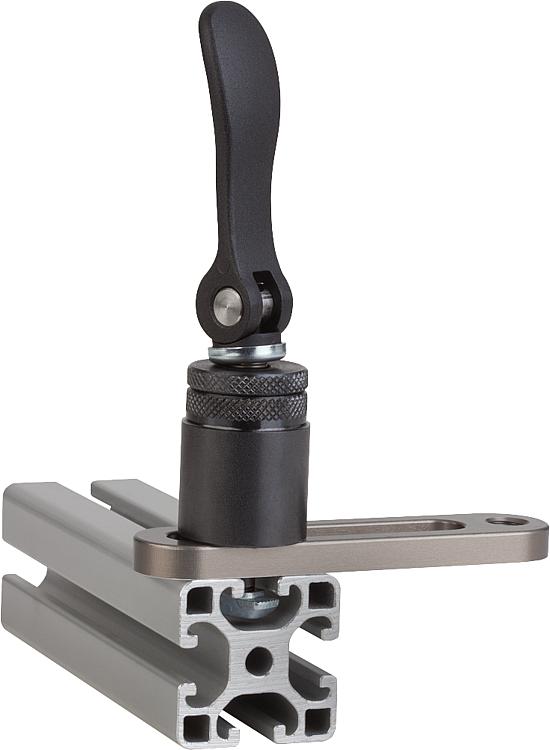

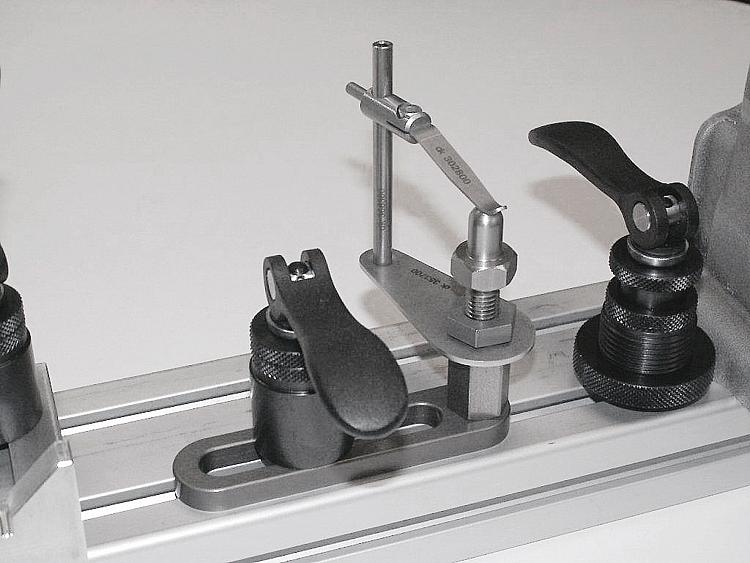

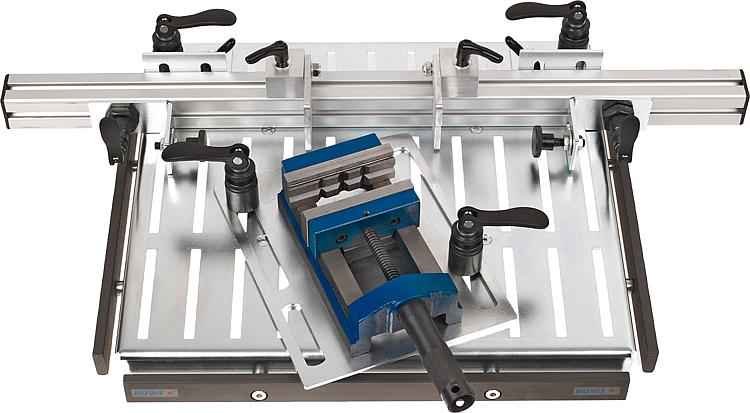

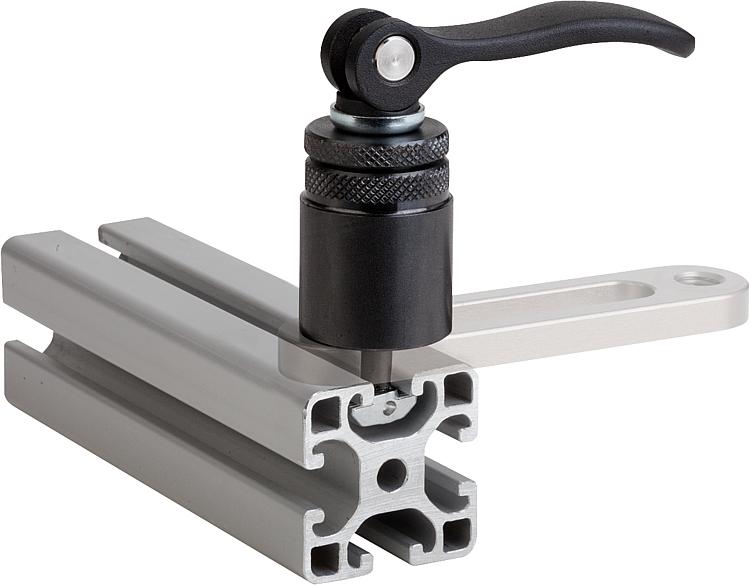

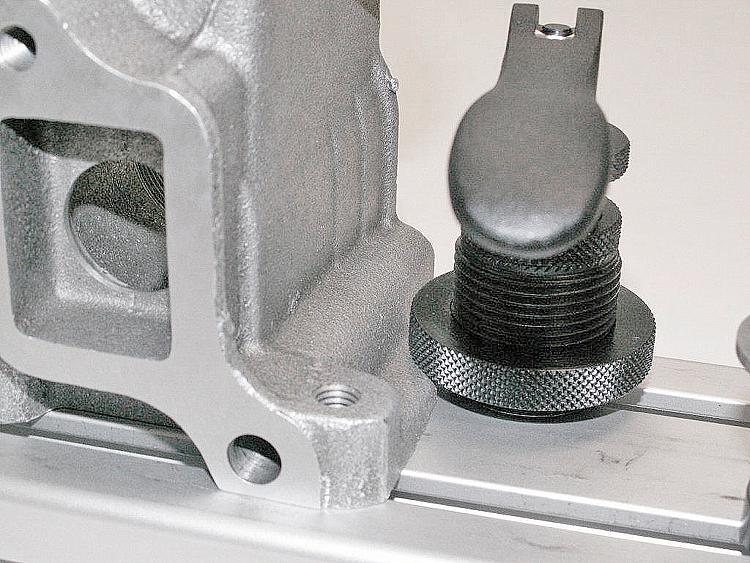

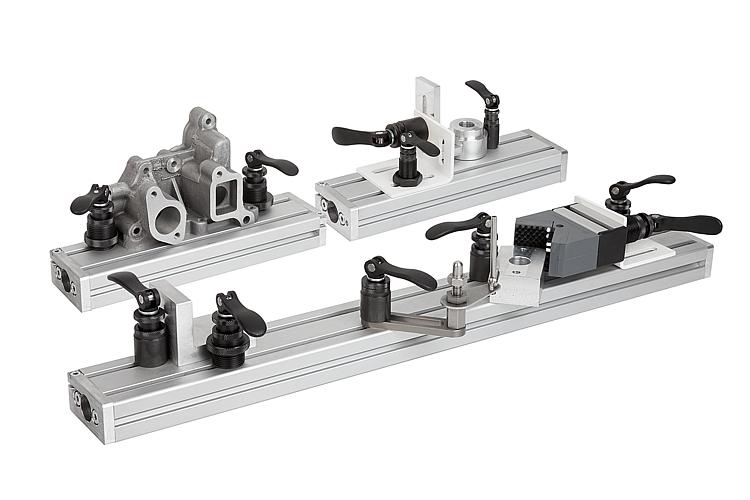

Indicação:O módulo de fixação é inserido na ranhura em T pelo lado superior e fixado de maneira firme e segura com a alavanca excêntrica, sem qualquer ferramenta adicional.Vantagens:Os módulos de fixação excêntricos podem ser utilizados em todos os sistemas de perfil de alumínio convencionais, atuando como batentes em mesas com ranhuras em T ou para o aperto seguro e a fixação de componentes e peças de trabalho. Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

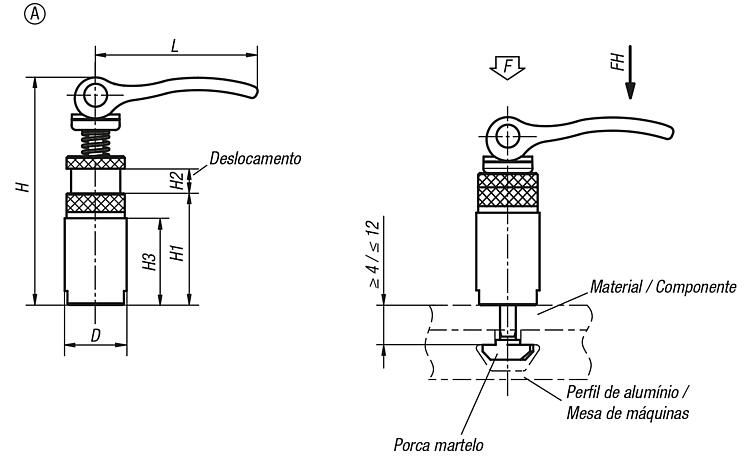

| Código do artigo | Forma | D | H | H1 | H2 | H3 | L | Para largura
de ranhura | Força de
aperto
F (kN) | Força
manual
FH N | CAD | Aces. | Preço | Encomendar |
|---|

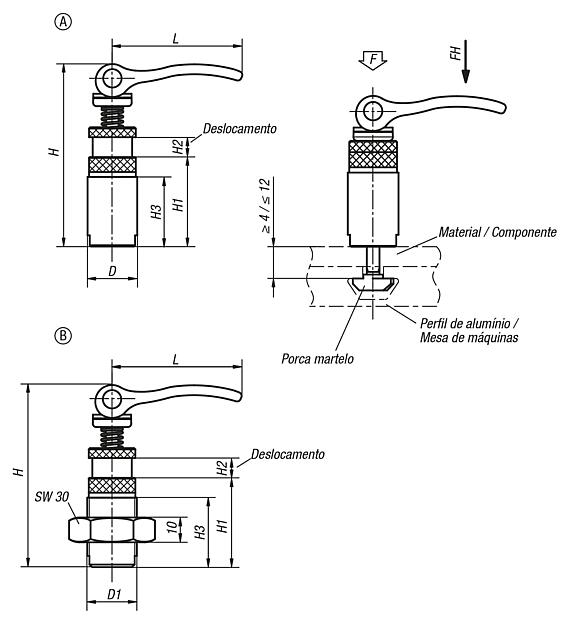

| K0754.00200808 | A | 20 | 73,5 | 36 | 8 | 28 | 52,3 | 8 | 2,5 | 100 |  | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

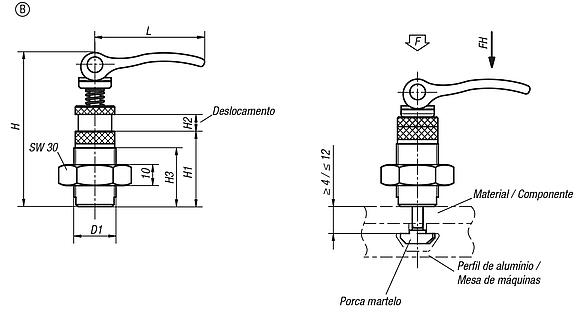

| Código do artigo | Forma | D1 | H | H1 | H2 | H3 | L | Para largura
de ranhura | Força de
aperto
F (kN) | Força
manual
FH N | CAD | Aces. | Preço | Encomendar |
|---|

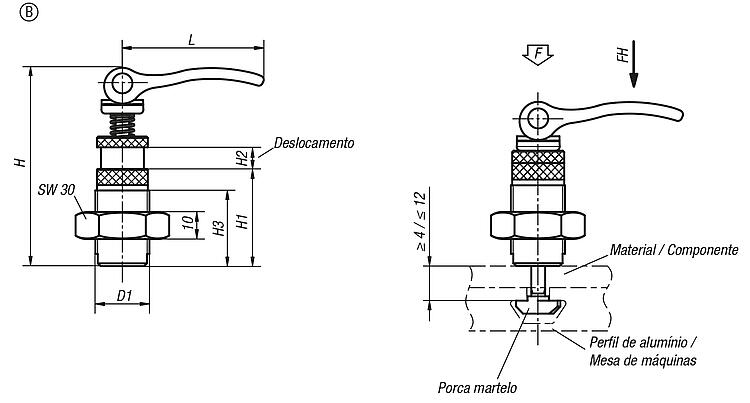

| K0754.10200808 | B | M20x1,5 | 73,5 | 36 | 8 | 28 | 52,3 | 8 | 2,5 | 100 | | | sob consulta | |
|
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | D | D1 | D2 | H | H1 | H2 | H3 | L | Para largura
de ranhura | Força de
aperto
F (kN) | Força
manual
FH N | CAD | Aces. | Preço | Encomendar |
|---|

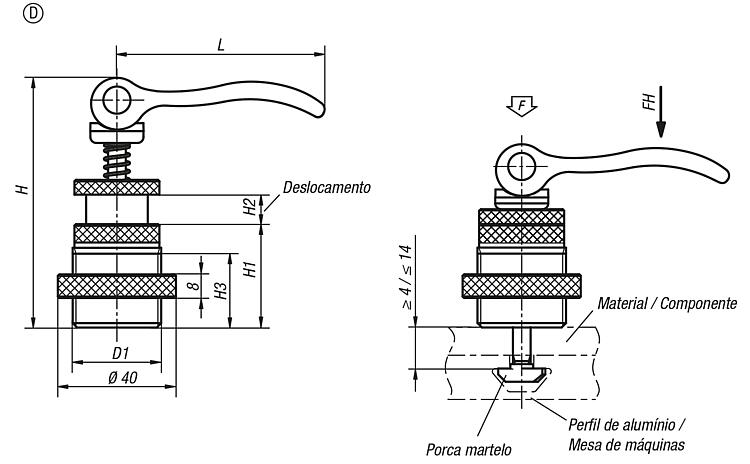

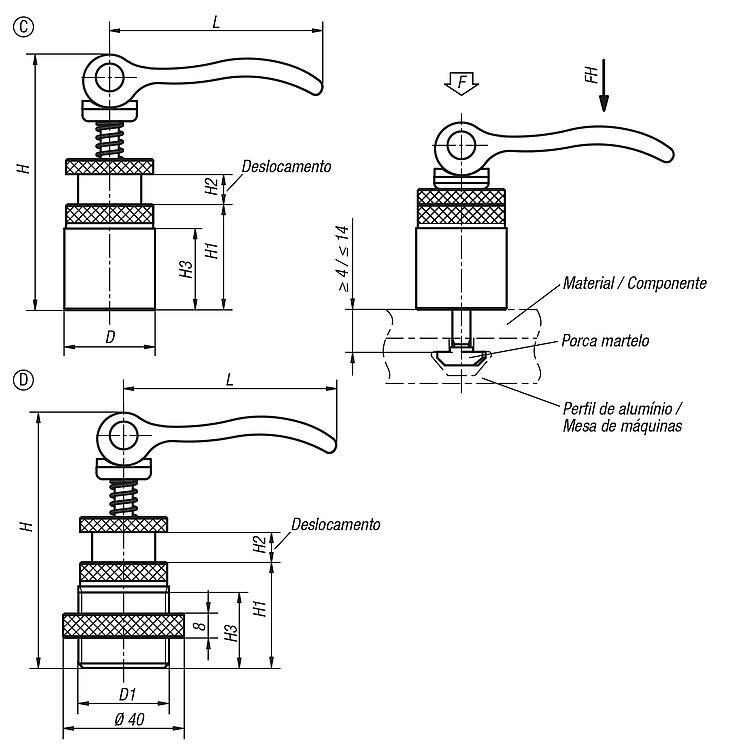

| K0754.31301008 | D | - | M30x2 | 40 | 84,6 | 35 | 10 | 25 | 70,4 | 8 | 4 | 120 | | | sob consulta | |
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

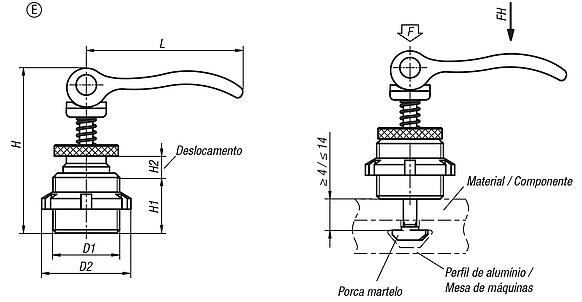

| Código do artigo | Forma | D1 | D2 | H | H1 | H2 | L | Para largura
de ranhura | Força de
aperto
F (kN) | Força
manual
FH N | CAD | Aces. | Preço | Encomendar |
|---|

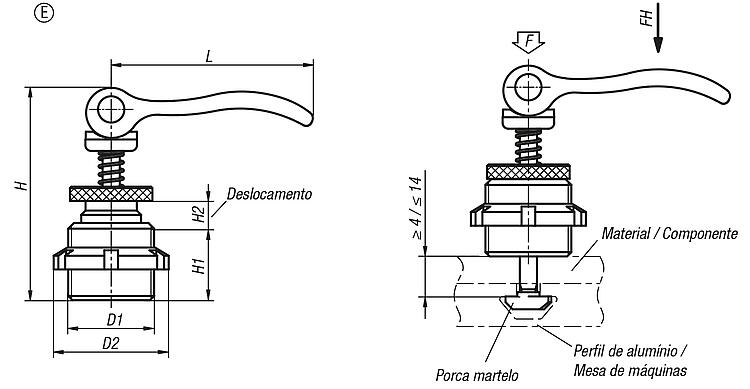

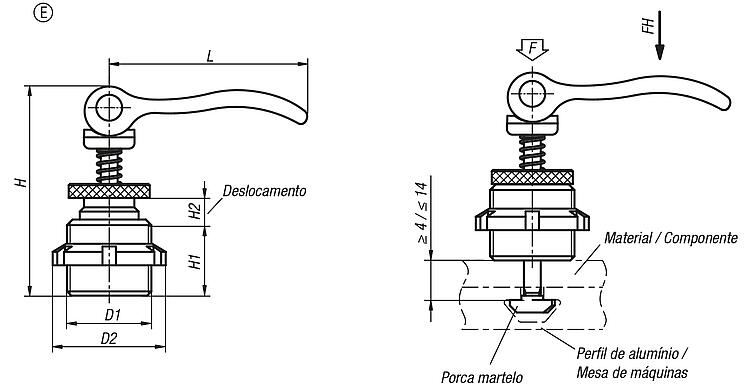

| K0754.41150706 | E | M15X1 | 25 | 39 | 14 | 7 | 35 | 6 | 1,5 | 90 | | | sob consulta | | | K0754.41200908 | E | M20X1 | 32 | 50 | 18 | 9 | 52 | 8 | 2,5 | 100 | | | sob consulta | |
|
