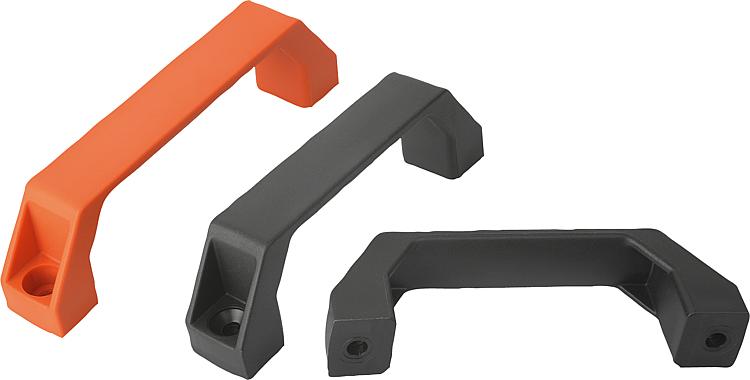

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Termoplástico, reforçado com shot peening.Versão:preto fosco RAL 7021 ou laranja.Indicação:A medida de aparafusamento “A” é válida após montagem do puxador. Em estado desmontado, apresenta um tamanho menor de até 2 mm, devido à tensão de flexão. Montagem:Pelo lado de manuseio.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0191 Puxadores de plástico com design estreito e cantos oblíquos em ambos os lados

131 kB

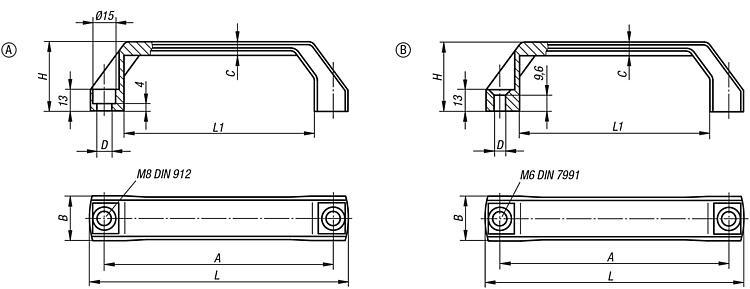

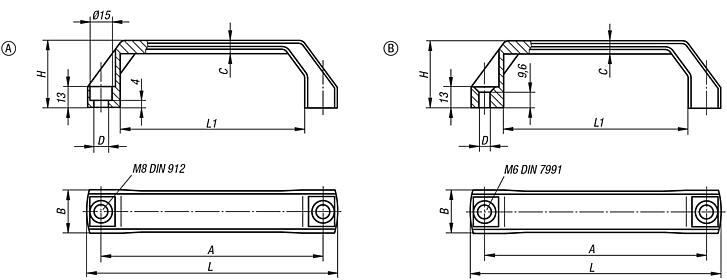

Desenhos (visão geral)

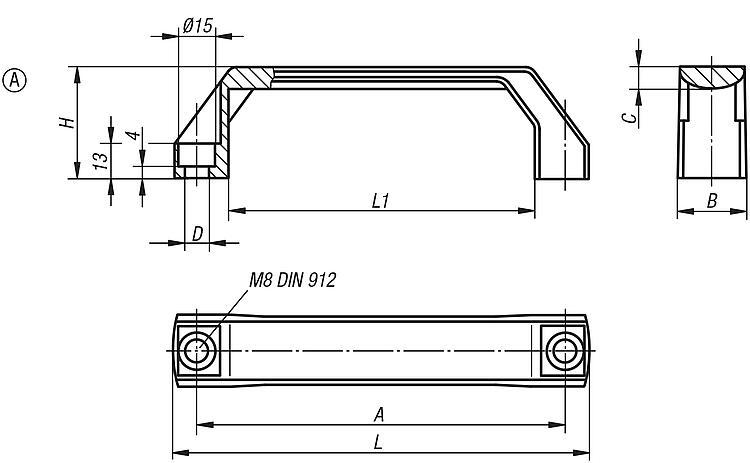

Puxadores de plástico com design estreito e cantos oblíquos em ambos os lados, adequados para parafusos de cabeça cilíndrica com sextavado interno

mais informações

Desenhos

Puxadores de plástico com design estreito e cantos oblíquos em ambos os lados, adequados para parafusos de cabeça cilíndrica com sextavado interno

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	A	B	C	D	H	L	L1	Capacidade de carga N	Preço
K0191.1120081	A	grafite RAL 7021	120	26	8	9	42	138	96	1000	sob consulta
K0191.1140081	A	grafite RAL 7021	140	26	8	9	42	158	116	1000	sob consulta
K0191.1160081	A	grafite RAL 7021	160	28	9	9	45	178	136	1000	sob consulta
K0191.1120082	A	laranja	120	26	8	9	42	138	96	1000	sob consulta
K0191.1140082	A	laranja	140	26	8	9	42	158	116	1000	sob consulta
K0191.1160082	A	laranja	160	28	9	9	45	178	136	1000	sob consulta

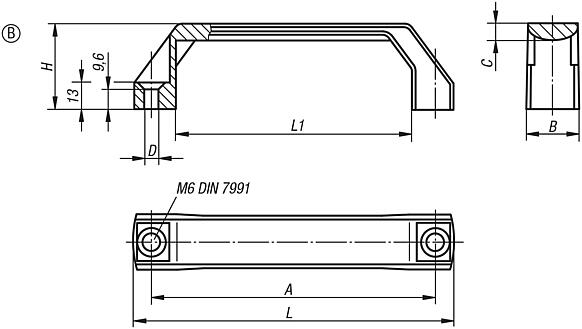

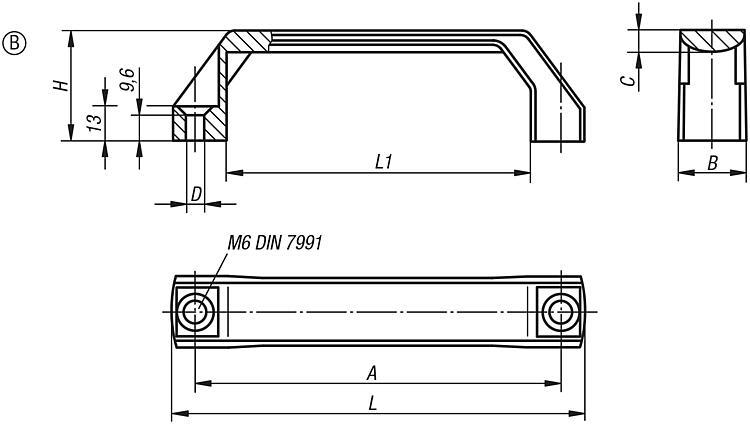

Puxadores de plástico com design estreito e cantos oblíquos em ambos os lados, adequados para parafusos de cabeça escareada

mais informações

Desenhos

Puxadores de plástico com design estreito e cantos oblíquos em ambos os lados, adequados para parafusos de cabeça escareada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	A	B	C	D	H	L	L1	Capacidade de carga N	Preço
K0191.2120061	B	grafite RAL 7021	120	26	8	6,6	42	138	96	1000	sob consulta
K0191.2140061	B	grafite RAL 7021	140	26	8	6,6	42	158	116	1000	sob consulta
K0191.2160061	B	grafite RAL 7021	160	28	9	6,6	45	178	136	1000	sob consulta
K0191.2120062	B	laranja	120	26	8	6,6	42	138	96	1000	sob consulta
K0191.2140062	B	laranja	140	26	8	6,6	42	158	116	1000	sob consulta
K0191.2160062	B	laranja	160	28	9	6,6	45	178	136	1000	sob consulta
