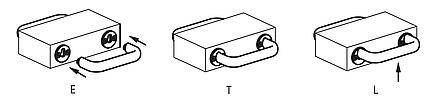

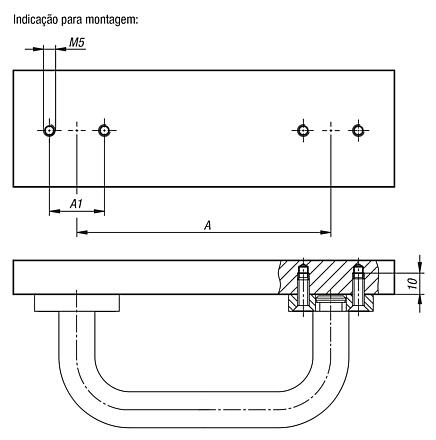

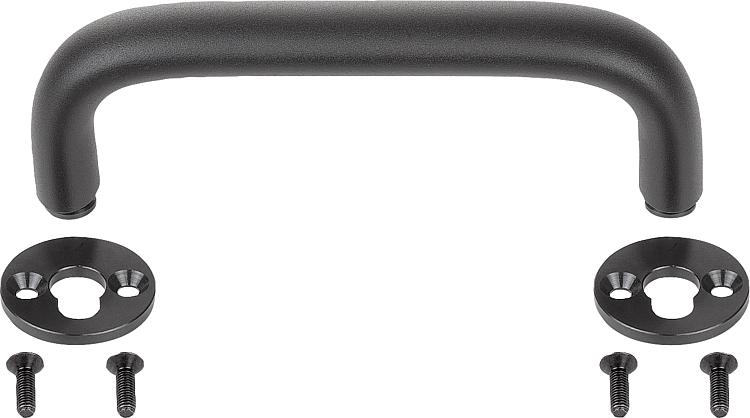

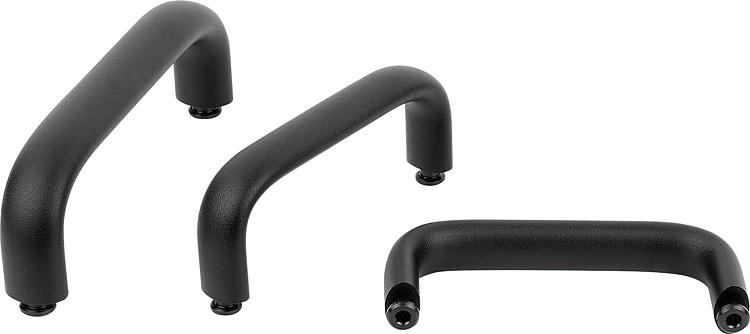

DescriçãoMaterial:Puxador industrial em alumínio oval EN AW-6060. Pino de posicionamento em aço. Arruela de encaixe em aço.Versão:Puxador na cor preta, revestido a pó. Pino de posicionamento brunido. Arruela de encaixe brunida.Indicação:Os puxadores são fixados na contrapeça através de um sistema de encaixe. A desmontagem é efetuada em estado sem carga.Aplicação:Encaixe o puxador na abertura até que a alça encoste na arruela de encaixe. O travamento sucede ao puxar paralelamente a alça para cima. A alça pode suportar somente pressão vertical ascendente, portanto, deve-se puxá-la somente para cima. Para soltar, execute os mesmos passos na ordem inversa. Montagem:Para a fixação da arruela de encaixe, é necessário realizar primeiramente trabalhos preparatórios na contrapeça. Veja o desenho de indicação para montagem.Indicação de desenho:

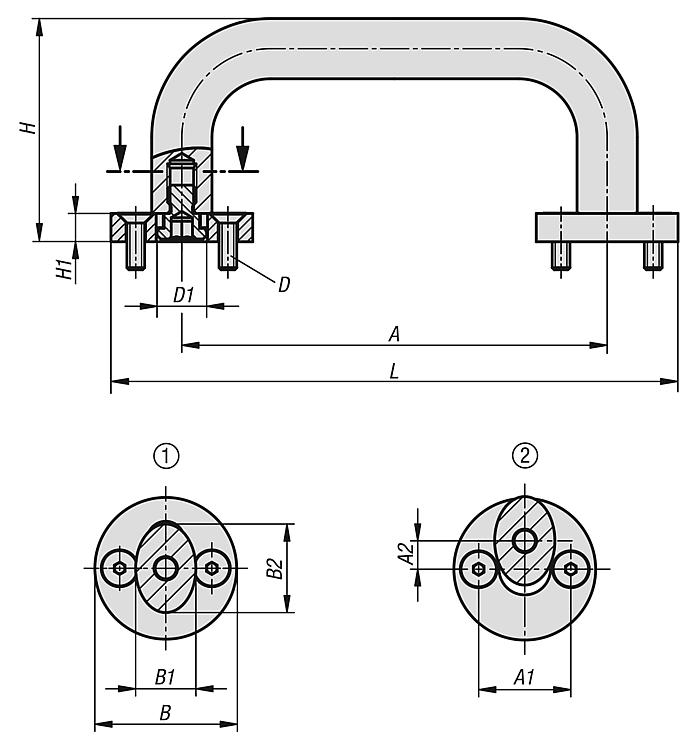

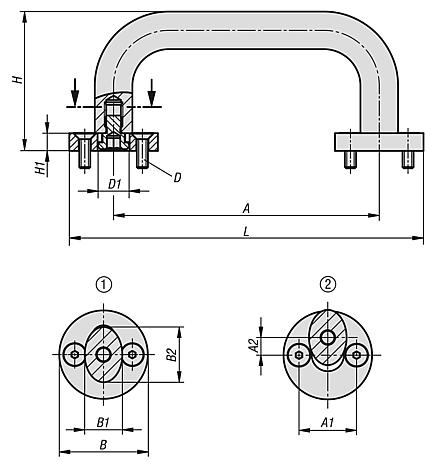

1) posição desbloqueada 2) posição bloqueada

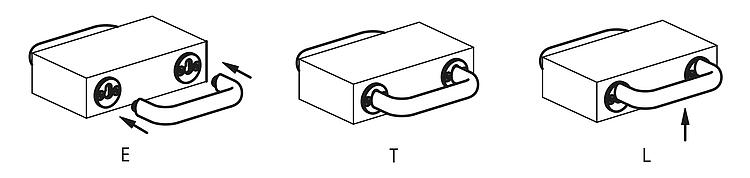

E = encaixar T = travar L = levantar
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
