Puxadores de plástico com design estreito

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Puxadores industriais, puxadores tubulares, conchas embutidas
    - Puxadores de plástico com design estreito

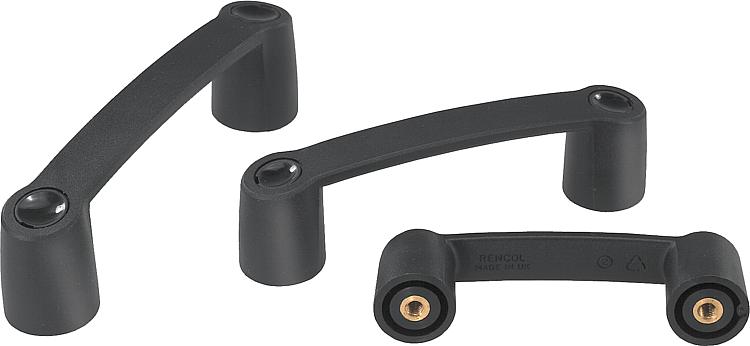

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Termoplástico.
Bucha roscada em latão.Versão:Puxador e tampa na cor preta.Montagem:Forma A pela parte traseira.
Forma B pelo lado de manuseio.Sob consulta:Puxadores ou tampas de outras cores.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0189 Puxadores de plástico com design estreito

124 kB

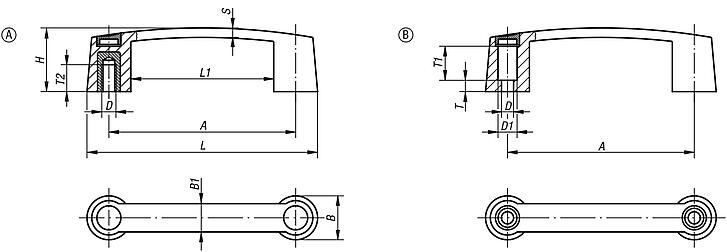

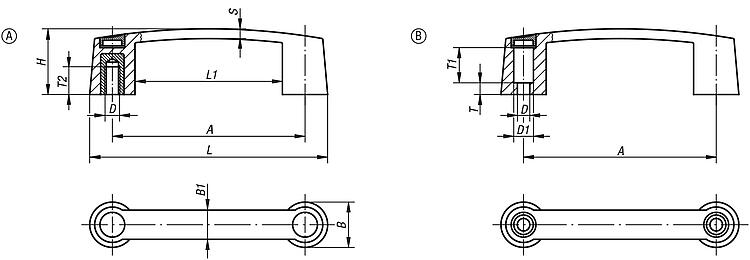

Desenhos (visão geral)

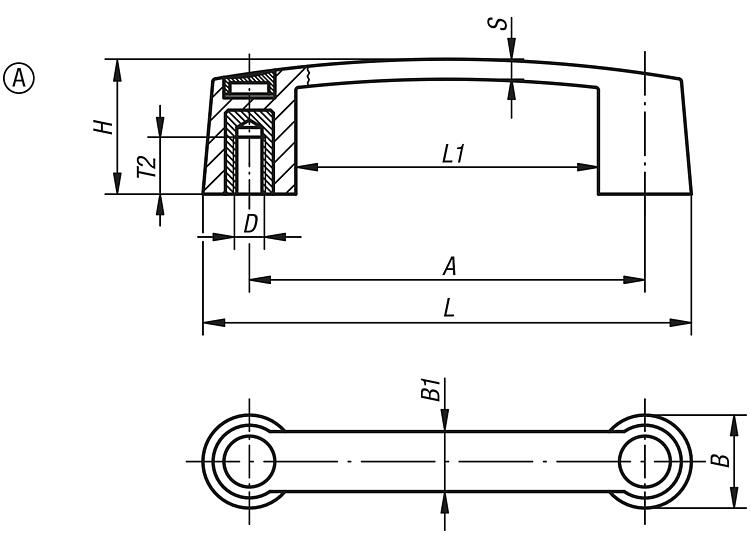

Puxadores de plástico com design estreito, montagem pelo lado traseiro

mais informações

Desenhos

Puxadores de plástico com design estreito, montagem pelo lado traseiro

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	B1	D	H	L	L1	S	T2	Capacidade de carga N	Preço
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320	sob consulta
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320	sob consulta
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870	sob consulta
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320	sob consulta
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870	sob consulta
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200	sob consulta

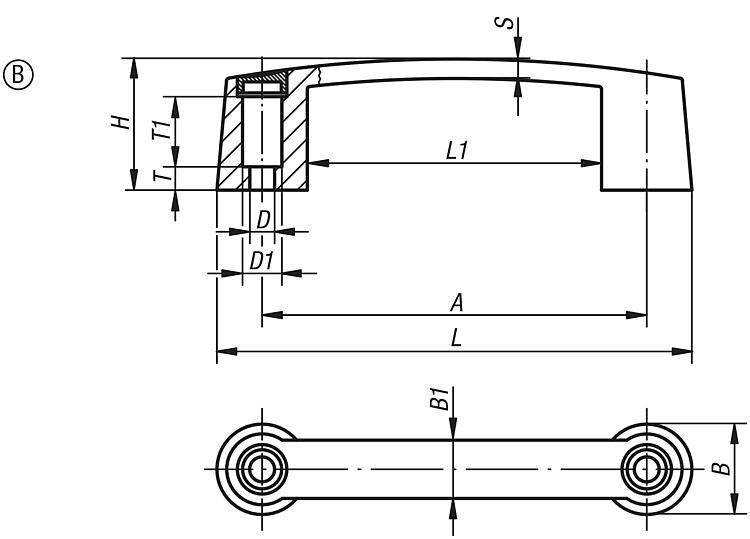

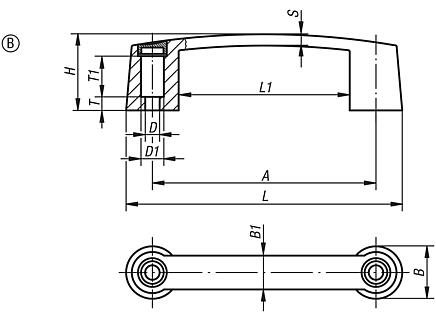

Puxadores de plástico com design estreito, montagem pelo lado de manuseio

mais informações

Desenhos

Puxadores de plástico com design estreito, montagem pelo lado de manuseio

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	A	B	B1	D	D1	H	L	L1	S	T	T1	Capacidade de carga N	Preço
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500	sob consulta
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950	sob consulta
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950	sob consulta
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950	sob consulta
