Mandris de fixação

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Elementos de centralização
      - Mandris de fixação

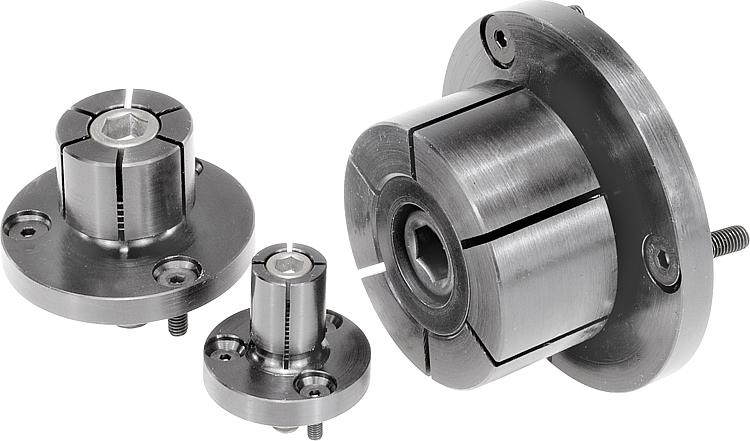

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em aço para construção, parafuso de cabeça cônica em aço cementado.Versão:Carcaça brunida.
Parafuso de cabeça cônica cementado.Indicação:O mandril de fixação é adequado principalmente para a usinagem de acabamento de peças torneadas. Através de processos de torneamento e fresagem, o diâmetro D pode ser adaptado ao diâmetro da peça de trabalho a ser fixada.
Estrutura baixa - sem grampos de fixação que atrapalhem.
Aperto com chave Allen ou hidráulico.

* D mín. = o diâmetro menor admissível em que “D” possa ser torneado ou fresadoMontagem:Abra o mandril aprox. 0,1 mm (curso de fixação) acima do diâmetro em estado de descanso. A seguir, o mandril poderá ser usinado no diâmetro interno da peça de trabalho sobre a máquina de fresagem ou torno.

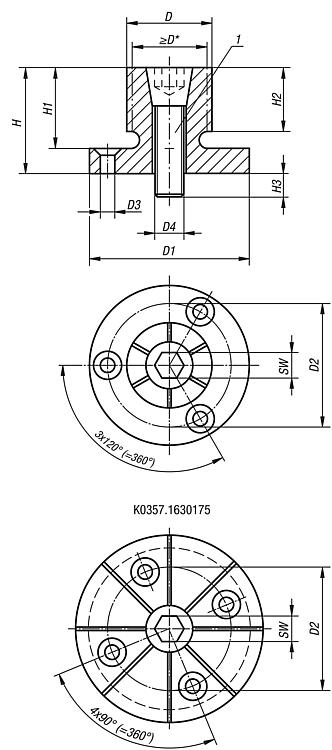

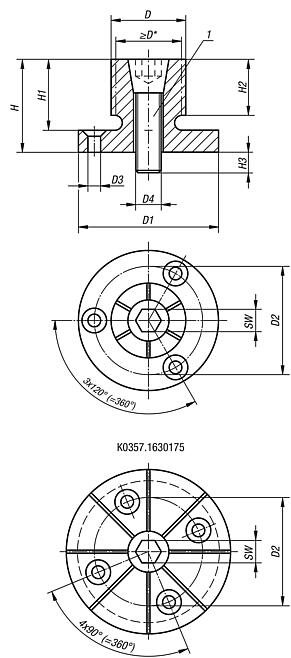

Caso necessário, o flange poderá ser centrado em um furo ou com pinos de ajuste.Indicação de desenho:

1) Parafuso de cabeça cônica

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0357 Mandris de fixação

212 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D mín.	D1	D2	D3 para parafuso de cabeça escareada ISO 10642	D4 Parafuso de cabeça cônica	H	H1	H2	H3	SW Parafuso de cabeça cônica	Torque de aperto máx. Nm	Força de aperto máx. kN	Acessório KIPP	Preço
K0357.020407	7,4	4,1	20 h9	13,7	M2	M2	10,7	7,6	6,1	4,1	1,5	0,7	1,1	K1970.0212	sob consulta
K0357.040812	12,4	8	29,72 h9	21	M3	M4	21,8	16	15	8	3	5	4,2	K1970.0425	sob consulta
K0357.061214	14,2	12,2	31,5 h9	23,1	M3	M6	24,9	19	15	12	5	17	8,5	K1970.0630	sob consulta
K0357.081420	20	13,5	37,5 h9	29	M3	M8	24,9	19	15	14	6	34	11,1	K1970.0830	sob consulta
K0357.062027	27	18	50 h9	39,4	M4	M10	28,6	22,2	17,5	17	8	60	20	K1970.1035	sob consulta
K0357.102535	35,3	23	56 h9	45,5	M4	M12	31,8	25,4	20,6	21	10	150	26,3	K1970.1240	sob consulta
K0357.123442	42	29,3	69,5 h8	55,9	M5	M16	39,6	31,8	27	22	14	280	44,5	K1970.1645	sob consulta
K0357.123452	51,5	29,3	75,5 h9	63,9	M5	M16	39,6	31,8	27	22	14	280	44,5	K1970.1645	sob consulta
K0357.163077	77,7	29,3	107,5 h9	92,5	M6	M16	45,5	37,6	32,3	20	14	280	44,5	K1970.1645	sob consulta
K0357.1630103	103	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	K1970.1645	sob consulta
K0357.1630175	175	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	K1970.1645	sob consulta
