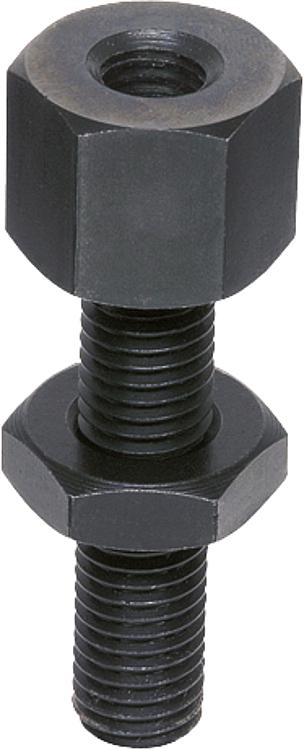

Descrição do artigo/Imagens dos produtos

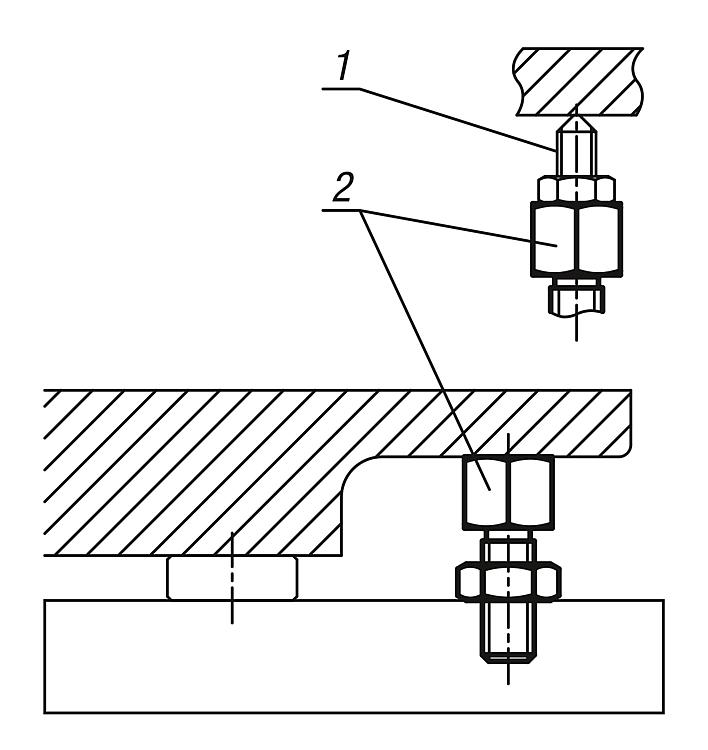

DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:Suporte regulável, sobre o qual podem ser montados diversos elementos de encaixes ou insertos.Indicação de desenho:

1) Base para parafuso
2) Apoio

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0308 Apoios

172 kB

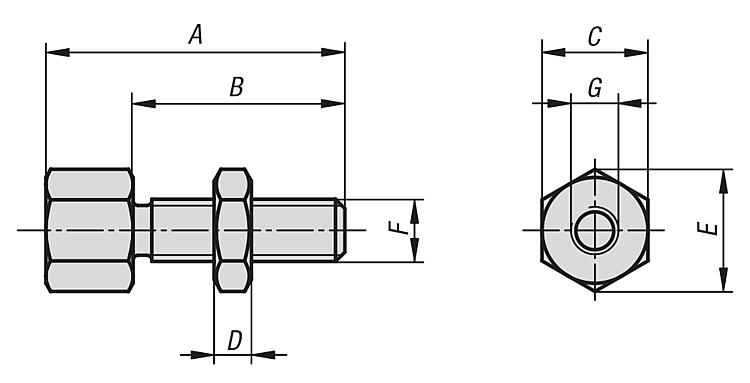

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	C	D	E	F	G	Preço
K0308.0803006	30	20	13	5	14,4	M8	M6 x 6	sob consulta
K0308.0804006	40	30	13	5	14,4	M8	M6 x 6	sob consulta
K0308.1003808	38	24	17	6	18,9	M10	M8 x 8	sob consulta
K0308.1004808	48	34	17	6	18,9	M10	M8 x 8	sob consulta
K0308.1205110	51	33	22	7	24,5	M12	M10 x 10	sob consulta
K0308.1206610	66	48	22	7	24,5	M12	M10 x 10	sob consulta
K0308.1606212	62	40	27	10	30,1	M16	M12 x 12	sob consulta
K0308.1607712	77	55	27	10	30,1	M16	M12 x 12	sob consulta
