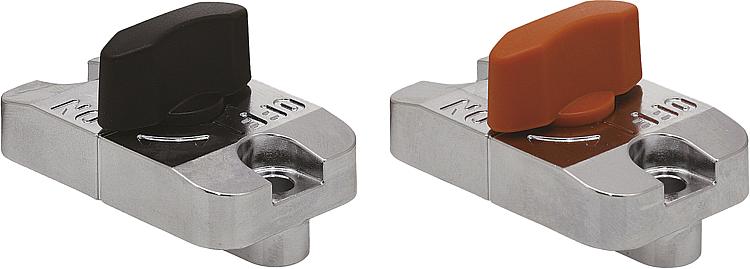

DescriçãoMaterial:Carcaça em Zamak. Botão rotativo em termoplástico PA (poliamida). Pinos de fixação e chaveta em aço inoxidável. Posicionador em POM.Versão:Carcaça cromada. Botão rotativo preto ou laranja, reforçado com shot peening.Indicação:Os fixadores de deslize para orifícios oblongos serão inseridos em uma placa superior com um orifício oblongo de 10 mm de largura e logo após fixados com a placa inferior. Durante a montagem do componente, o botão rotativo deve estar na posição "OFF". Os fixadores de deslize são utilizados em placas de precisão com espessuras de 3 mm ou 6 mm. Para outras espessuras utilize placas de calço K1071. Ao ativar o botão rotativo, os pinos de fixação montados na parte inferior do fixador de deslize serão apertados através de molas e pressionados para baixo. Ambos os pinos de fixação serão pressionados contra a superfície, travando o fixador de deslize. Dois posicionadores com molas elevam o fixador de deslize até à posição "ON", servindo adicionalmente para facilitar o deslocamento.Acessórios:Placas de calço K1071.Princípio de funcionamento:Os fixadores de deslize podem ser utilizados em 2 diferentes tipos de operação.

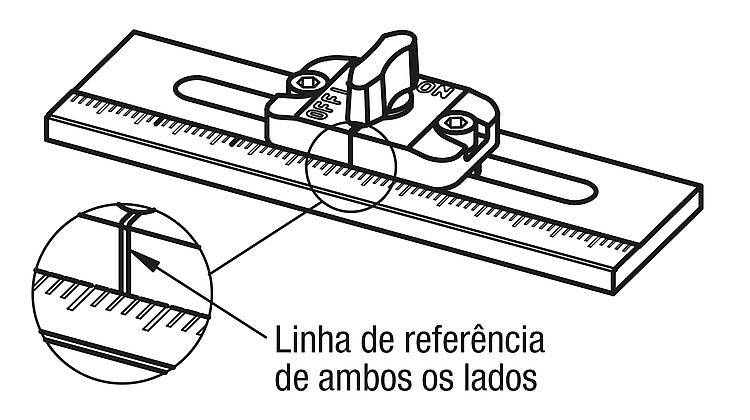

Modo de operação 1: Sistema deslocável. Se o fixador de deslize estiver aparafusado com um elemento de montagem, ele poderá se deslocar sobre uma placa fixa com orifício oblongo.

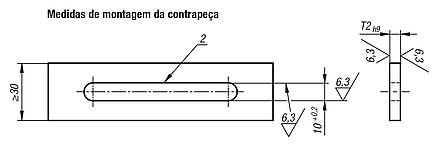

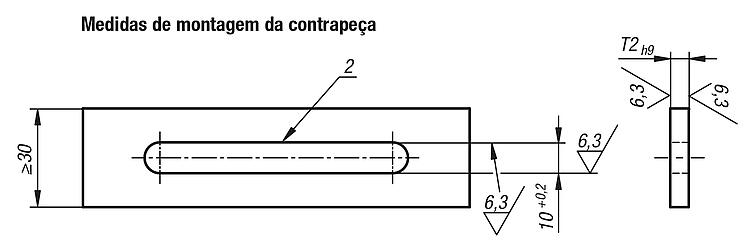

Modo de operação 2: Sistema fixo. Se o fixador de deslize estiver aparafusado (fixado) diretamente sobre uma placa, a placa com orifício oblongo poderá ser deslocada.Indicação de desenho:

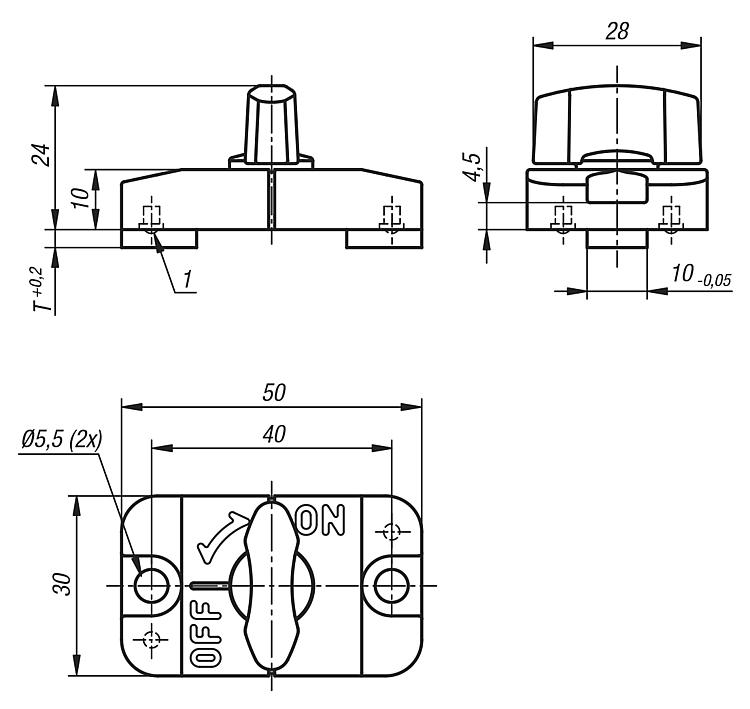

1) Posicionadores (2x) 2) Chanfro ~0,3

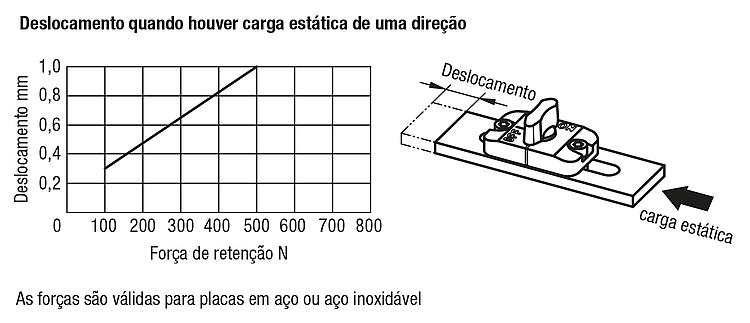

Particularidades:
