K2078Anéis de vedação DIN 7603 de cobre ou alumínio |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

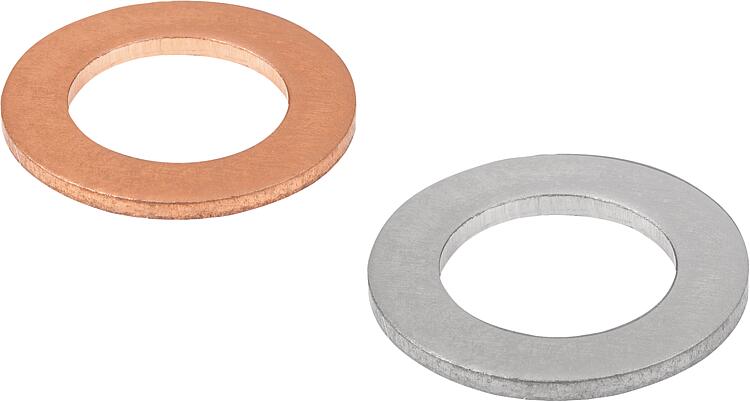

DescriçãoMaterial:Cobre ou alumínioVersão:Superfície sem tratamento.Indicação:Anéis de vedação DIN 7603 forma A. Eles são utilizados para processos de vedação em uniões roscadas de carga estática. Eles impedem a saída externa de líquidos ou gases e protegem ao mesmo tempo o sistema contra a penetração de pó, sujeira e meios líquidos.
Devido à sua resistência à corrosão, os anéis de vedação fabricados de cobre e alumínio podem ser aplicados em todos os processos, exceto com ácidos fortes. Graças à sua estrutura macia, imprimem-se em todos os desníveis das peças nos procedimentos de aparafusamento, garantindo assim um elevado nível de vedação.
Os anéis de vedação são aplicados em bujões DIN 908 e parafusos ocos, por exemplo. Faixa de temperatura:Cobre máx. 300 °C.
Alumínio máx. 200 °C.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

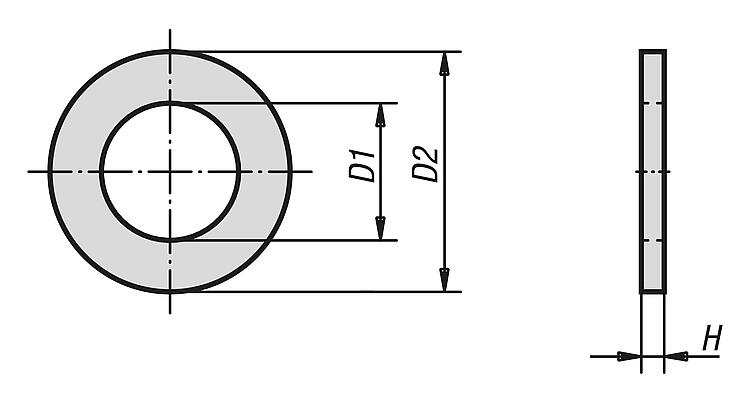

| Código do artigo | Forma | Material
do corpo
básico | D1
| D2 | H | Tamanho nominal | Adequado
para rosca de
polegadas | Adequado
para rosca de
mm | CAD | Aces. | Preço | Encomendar |
|---|
| K2078.110400080 | A | cobre | 4,2 | 7,9 | 1 | 4x8 | - | - |  | | sob consulta | | | K2078.110500075 | A | cobre | 5,2 | 7,4 | 1 | 5x7,5 | - | - | | | sob consulta | | | K2078.110650095 | A | cobre | 6,7 | 9,4 | 1 | 6,5x9,5 | - | - | | | sob consulta | | | K2078.110800115 | A | cobre | 8,2 | 11,4 | 1 | 8x11,5 | - | M8x1 | | | sob consulta | | | K2078.111000135 | A | cobre | 10,2 | 13,4 | 1 | 10x13,5 | G1/8 | M10x1 | | | sob consulta | | | K2078.111200155 | A | cobre | 12,2 | 15,4 | 1,5 | 12x15,5 | - | M12x1,5 | | | sob consulta | | | K2078.111200160 | A | cobre | 12,2 | 15,9 | 1,5 | 12x16 | - | M12x1,5 | | | sob consulta | | | K2078.111400180 | A | cobre | 14,2 | 17,9 | 1,5 | 14x18 | G1/4 | M14x1,5 | | | sob consulta | | | K2078.111400200 | A | cobre | 14,2 | 19,9 | 1,5 | 14x20 | G1/4 | M14x1,5 | | | sob consulta | | | K2078.111600200 | A | cobre | 16,2 | 19,9 | 1,5 | 16x20 | - | M16x1,5 | | | sob consulta | | | K2078.111700210 | A | cobre | 17,2 | 20,9 | 1,5 | 17x21 | G3/8 | - | | | sob consulta | | | K2078.111800220 | A | cobre | 18,2 | 21,9 | 1,5 | 18x22 | - | M18x1,5 | | | sob consulta | | | K2078.112000240 | A | cobre | 20,2 | 23,9 | 1,5 | 20x24 | - | M20x1,5 | | | sob consulta | | | K2078.112100260 | A | cobre | 21,2 | 25,9 | 1,5 | 21x26 | G1/2 | - | | | sob consulta | | | K2078.112200270 | A | cobre | 22,2 | 26,9 | 1,5 | 22x27 | - | M22x1,5 | | | sob consulta | | | K2078.112400290 | A | cobre | 24,3 | 28,9 | 2 | 24x29 | - | M24x1,5 | | | sob consulta | | | K2078.112600310 | A | cobre | 26,3 | 30,9 | 2 | 26x31 | - | M26x1,5 | | | sob consulta | | | K2078.112700320 | A | cobre | 27,3 | 31,9 | 2 | 27x32 | G3/4 | M27x2 | | | sob consulta | | | K2078.113000360 | A | cobre | 30,3 | 35,9 | 2 | 30x36 | G7/8 | M30x1,5 | | | sob consulta | | | K2078.113300390 | A | cobre | 33,3 | 38,9 | 2 | 33x39 | G1 | M33x2 | | | sob consulta | | | K2078.113600420 | A | cobre | 36,3 | 41,9 | 2 | 36x42 | - | M36x1,5 | | | sob consulta | | | K2078.113800440 | A | cobre | 38,3 | 43,9 | 2 | 38x44 | G1 1/8 | M38x1,5 | | | sob consulta | | | K2078.114200490 | A | cobre | 42,3 | 48,9 | 2 | 42x49 | G1 1/4 | M42x1,5 | | | sob consulta | | | K2078.114500520 | A | cobre | 45,3 | 51,9 | 2 | 45x52 | - | M45x1,5 | | | sob consulta | | | K2078.114800550 | A | cobre | 48,3 | 54,9 | 2 | 48x55 | G1 1/2 | M48x1,5 | | | sob consulta | | | K2078.115000570 | A | cobre | 50,2 | 56,9 | 2 | 50x57 | - | - | | | sob consulta | | | K2078.115200600 | A | cobre | 52,5 | 59,8 | 2,5 | 52x60 | - | M52x1,5 | | | sob consulta | | | K2078.115600640 | A | cobre | 56,5 | 63,8 | 2,5 | 56x64 | - | M56x2 | | | sob consulta | | | K2078.116000680 | A | cobre | 60,5 | 67,8 | 2,5 | 60x68 | G2 | M60x2 | | | sob consulta | | | K2078.210400080 | A | alumínio | 4,2 | 7,9 | 1 | 4x8 | - | - | | | sob consulta | | | K2078.210500075 | A | alumínio | 5,2 | 7,4 | 1 | 5x7,5 | - | - | | | sob consulta | | | K2078.210650095 | A | alumínio | 6,7 | 9,4 | 1 | 6,5x9,5 | - | - | | | sob consulta | | | K2078.210800115 | A | alumínio | 8,2 | 11,4 | 1 | 8x11,5 | - | M8x1 | | | sob consulta | | | K2078.211000135 | A | alumínio | 10,2 | 13,4 | 1 | 10x13,5 | G1/8 | M10x1 | | | sob consulta | | | K2078.211200155 | A | alumínio | 12,2 | 15,4 | 1,5 | 12x15,5 | - | M12x1,5 | | | sob consulta | | | K2078.211200160 | A | alumínio | 12,2 | 15,9 | 1,5 | 12x16 | - | M12x1,5 | | | sob consulta | | | K2078.211400180 | A | alumínio | 14,2 | 17,9 | 1,5 | 14x18 | G1/4 | M14x1,5 | | | sob consulta | | | K2078.211400200 | A | alumínio | 14,2 | 19,9 | 1,5 | 14x20 | G1/4 | M14x1,5 | | | sob consulta | | | K2078.211600200 | A | alumínio | 16,2 | 19,9 | 1,5 | 16x20 | - | M16x1,5 | | | sob consulta | | | K2078.211700210 | A | alumínio | 17,2 | 20,9 | 1,5 | 17x21 | G3/8 | - | | | sob consulta | | | K2078.211800220 | A | alumínio | 18,2 | 21,9 | 1,5 | 18x22 | - | M18x1,5 | | | sob consulta | | | K2078.212000240 | A | alumínio | 20,2 | 23,9 | 1,5 | 20x24 | - | M20x1,5 | | | sob consulta | | | K2078.212100260 | A | alumínio | 21,2 | 25,9 | 1,5 | 21x26 | G1/2 | - | | | sob consulta | | | K2078.212200270 | A | alumínio | 22,2 | 26,9 | 1,5 | 22x27 | - | M22x1,5 | | | sob consulta | | | K2078.212400290 | A | alumínio | 24,3 | 28,9 | 2 | 24x29 | - | M24x1,5 | | | sob consulta | | | K2078.212600310 | A | alumínio | 26,3 | 30,9 | 2 | 26x31 | - | M26x1,5 | | | sob consulta | | | K2078.212700320 | A | alumínio | 27,3 | 31,9 | 2 | 27x32 | G3/4 | M27x2 | | | sob consulta | | | K2078.213000360 | A | alumínio | 30,3 | 35,9 | 2 | 30x36 | G7/8 | M30x1,5 | | | sob consulta | | | K2078.213300390 | A | alumínio | 33,3 | 38,9 | 2 | 33x39 | G1 | M33x2 | | | sob consulta | | | K2078.214200490 | A | alumínio | 42,3 | 48,9 | 2 | 42x49 | G1 1/4 | M42x1,5 | | | sob consulta | | | K2078.214500520 | A | alumínio | 45,3 | 51,9 | 2 | 45x52 | - | M45x1,5 | | | sob consulta | | | K2078.214800550 | A | alumínio | 48,3 | 54,9 | 2 | 48x55 | G1 1/2 | M48x1,5 | | | sob consulta | |
|
| Disponibilidade Aqui você pode verificar a disponibilidade do artigo. |
|
