Trava em aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Trava
      - Trava em aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

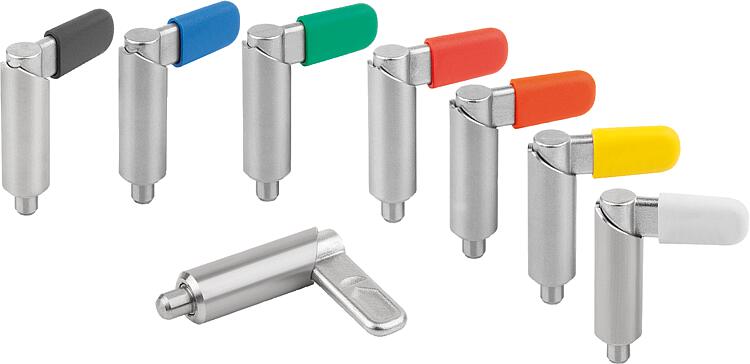

DescriçãoDescrição do produto:As travas são usadas para evitar alterações da posição de engate, causadas por forças transversais. Ao girar a trava em 180° , o pino guia de travamento retrai, permitindo alterar assim a posição de engate. O entalhe de engate faz com que a trava seja mantida nesta posição e, assim, o pino guia de travamento permanece retraído.Material:Trava 1.4308.
Bucha 1.4301.
Pino de guia de travamento 1.4305.
Mola de pressão 1.4310.
Tampa da trava de termoplástico PA.Versão:Bucha e trava de superfície sem tratamento.
Pino de guia para travamento retificado e com superfície sem tratamento.
Mola de pressão com superfície sem tratamento.
Tampa da trava em diferentes cores:
- cinza escuro RAL 7021
- laranja puro RAL 2004
- amarelo colza RAL 1021
- vermelho tráfego RAL 3020
- verde segurança RAL 6032
- azul tráfego RAL 5017
- cinza claro RAL 7035Indicação:Se as travas forem soldadas, a bucha deve ser soldada com tachas para que a mola não seja danificada termicamente devido às altas temperaturas.Vantagens:Ao girar a trava em 180°, o pino guia de travamento retrai.
Opcionalmente, com tampas da trava de plástico coloridas.
Bucha liza, opção de conexão acima de manga de encaixe.Sob consulta:Versões especiais.
Acessórios:Buchas de posicionamento K1290, K1839, K1840.

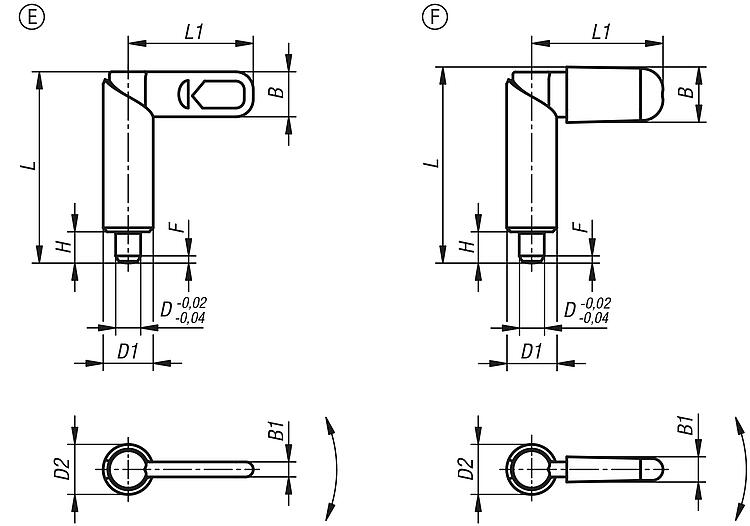

Indicação de desenho:

Forma E: sem tampa da trava

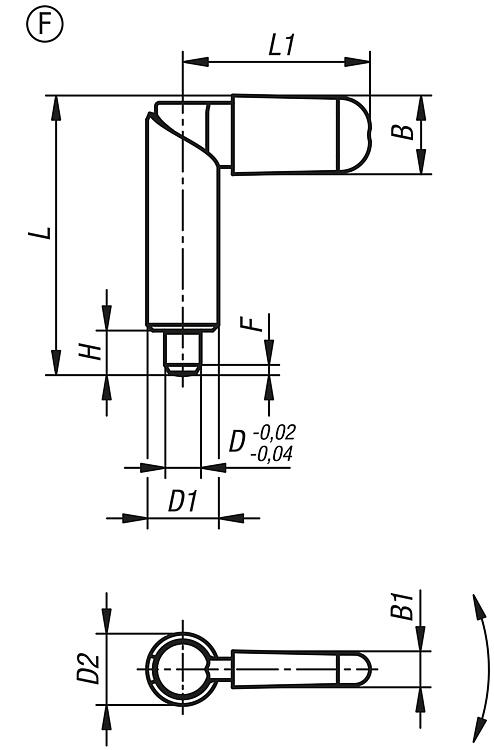

Forma F: com tampa da trava

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1671 Trava em aço inoxidável

212 kB

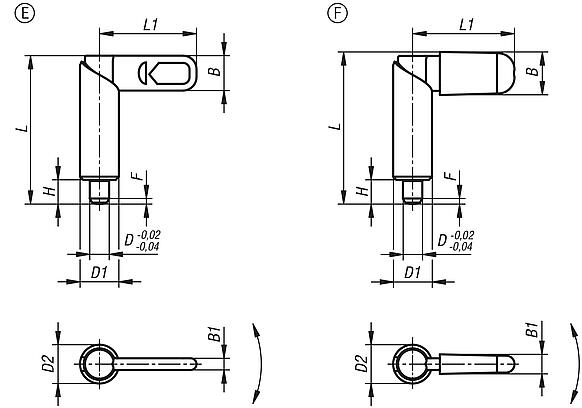

Desenhos (visão geral)

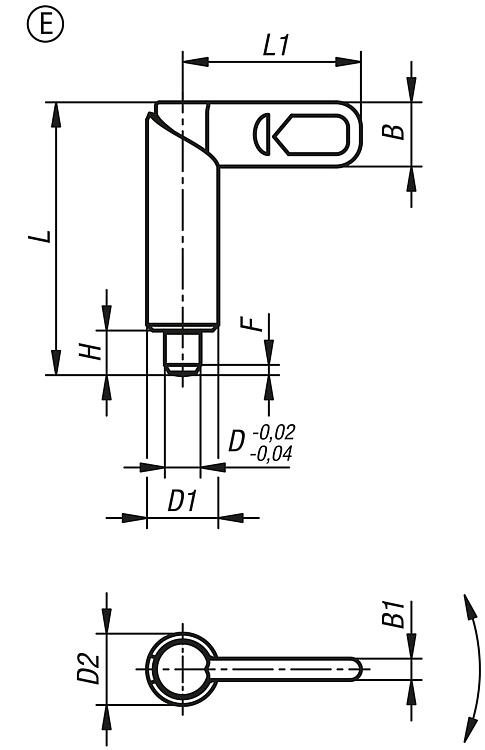

Travas de aço inoxidável, Forma E, sem tampa da trava

mais informações

Desenhos

Travas de aço inoxidável, Forma E, sem tampa da trava

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	L	L1	B	B1	H	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1671.1080410	E	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.1080510	E	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.1080610	E	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.1080512	E	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.1080612	E	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.1080812	E	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.1080616	E	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.1080816	E	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.1081016	E	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.1080820	E	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.1081020	E	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.1081220	E	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta

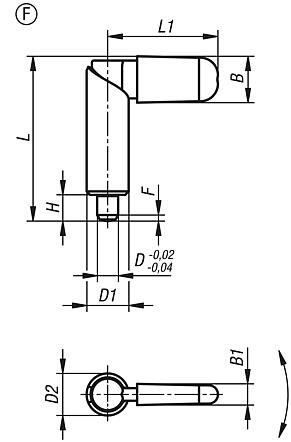

Travas de aço inoxidável, Forma F, com tampa da trava

mais informações

Desenhos

Travas de aço inoxidável, Forma F, com tampa da trava

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor dos componentes	D	D1	L	L1	B	B1	H	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1671.1090410	F	grafite RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.1090510	F	grafite RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.1090610	F	grafite RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.1090512	F	grafite RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.1090612	F	grafite RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.1090812	F	grafite RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.1090616	F	grafite RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.1090816	F	grafite RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.1091016	F	grafite RAL 7021	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.1090820	F	grafite RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.1091020	F	grafite RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.1091220	F	grafite RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
K1671.10904102	F	laranja RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.10905102	F	laranja RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.10906102	F	laranja RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.10905122	F	laranja RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.10906122	F	laranja RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.10908122	F	laranja RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.10906162	F	laranja RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.10908162	F	laranja RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.10910162	F	laranja RAL 2004	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.10908202	F	laranja RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.10910202	F	laranja RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.10912202	F	laranja RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
K1671.109041016	F	amarelo RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.109051016	F	amarelo RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.109061016	F	amarelo RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.109051216	F	amarelo RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.109061216	F	amarelo RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.109081216	F	amarelo RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.109061616	F	amarelo RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.109081616	F	amarelo RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.109101616	F	amarelo RAL 1021	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.109082016	F	amarelo RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.109102016	F	amarelo RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.109122016	F	amarelo RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
K1671.109041084	F	vermelho RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.109051084	F	vermelho RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.109061084	F	vermelho RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.109051284	F	vermelho RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.109061284	F	vermelho RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.109081284	F	vermelho RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.109061684	F	vermelho RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.109081684	F	vermelho RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.109101684	F	vermelho RAL 3020	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.109082084	F	vermelho RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.109102084	F	vermelho RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.109122084	F	vermelho RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
K1671.109041086	F	verde RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.109051086	F	verde RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.109061086	F	verde RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.109051286	F	verde RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.109061286	F	verde RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.109081286	F	verde RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.109061686	F	verde RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.109081686	F	verde RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.109101686	F	verde RAL 6032	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.109082086	F	verde RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.109102086	F	verde RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.109122086	F	verde RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
K1671.109041087	F	azul RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.109051087	F	azul RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.109061087	F	azul RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.109051287	F	azul RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.109061287	F	azul RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.109081287	F	azul RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.109061687	F	azul RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.109081687	F	azul RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.109101687	F	azul RAL 5017	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.109082087	F	azul RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.109102087	F	azul RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.109122087	F	azul RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
K1671.109041088	F	cinza RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	8	14	sob consulta
K1671.109051088	F	cinza RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	sob consulta
K1671.109061088	F	cinza RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	sob consulta
K1671.109051288	F	cinza RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	sob consulta
K1671.109061288	F	cinza RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	sob consulta
K1671.109081288	F	cinza RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	sob consulta
K1671.109061688	F	cinza RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	15	35	sob consulta
K1671.109081688	F	cinza RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	15	35	sob consulta
K1671.109101688	F	cinza RAL 7035	10	16	62,8	41,5	16,6	7	10	2,8	15	35	sob consulta
K1671.109082088	F	cinza RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	sob consulta
K1671.109102088	F	cinza RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	sob consulta
K1671.109122088	F	cinza RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	20	60	sob consulta
