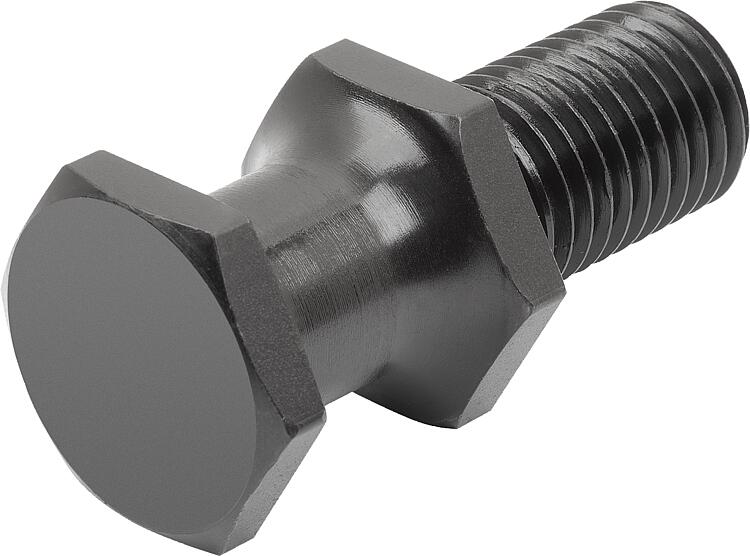

Parafusos de suporte para elevação de cargas VDI 3366

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Tecnologia de transporte
    - Parafusos olhais e olhais de suspensão
      - Parafusos de suporte para elevação de cargas VDI 3366

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço 1.1191 (CK45). Resistência à tração ≈700 N/mm².Versão:peça brunida.Indicação:Parafusos de suporte para elevação de cargas de acordo com a norma VDI 3366.

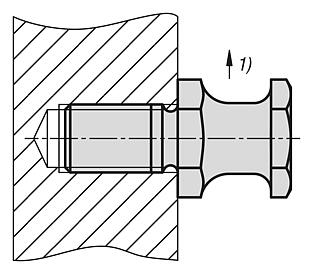

Em condições normais, posicione sempre 4 parafusos de suporte para elevação de cargas. Observe que 2 unidades destes parafusos devem suportar todo o peso da ferramenta. Assim, ao girar a ferramenta, a carga pode ser distribuída sobre estes dois parafusos.Indicação de desenho:

1) kg máx.

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2044 Parafusos de suporte para elevação de cargas VDI 3366

244 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

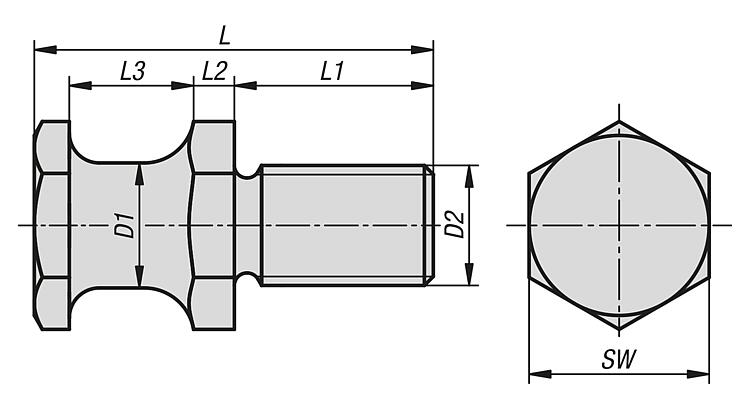

Código do artigo	D1	D2	L	L1	L2	L3	SW	Capacidade de carga kg	Preço
K2044.16	16	M16	58	28	5	20	24	320	sob consulta
K2044.20	20	M20	68	34	6	22	30	500	sob consulta
K2044.25	25	M24	78	38	8	25	36	1000	sob consulta
K2044.32	32	M30	95	45	10	32	41	1500	sob consulta
K2044.40	40	M36	118	56	12	40	50	2500	sob consulta
