Manivelas em alumínio com cabo cilíndrico reversível

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Volantes, manivelas, indicadores de posição
    - Manivelas em alumínio com cabo cilíndrico reversível

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Manivela de alumínio.
Cabo cilíndrico de termoplástico e aço.
Versão:Manivela revestida a pó na cor preta.
Termoplástico cinza escuro.
Peças de aço brunidas.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0997 Manivelas em alumínio com cabo cilíndrico reversível

243 kB

Desenhos (visão geral)

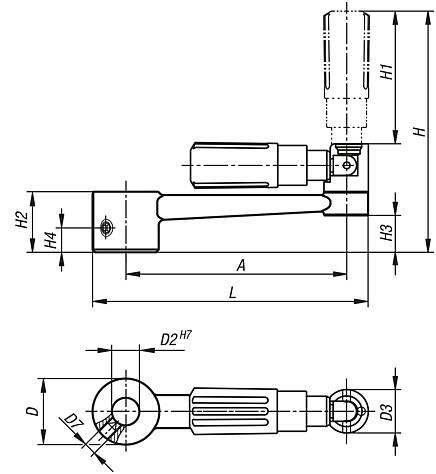

Manivelas em alumínio com cabo cilíndrico reversível e furo de ajuste

mais informações

Desenhos

Manivelas em alumínio com cabo cilíndrico reversível e furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Preço
K0997.1110	furo de ajuste	sem furo transversal	80	24	10	16	-	89	49	22	13,4	-	100	sob consulta
K0997.1212	furo de ajuste	sem furo transversal	100	28	12	20	-	108	59,5	26	16	-	124	sob consulta
K0997.1314	furo de ajuste	sem furo transversal	125	30	14	25	-	140	83	28	15,8	-	153	sob consulta
K0997.1417	furo de ajuste	sem furo transversal	160	34	17	25	-	144	83	32	19,6	-	190	sob consulta
K0997.11106	Furo de ajuste	reversível	80	24	10	16	M6	89	49	22	13,4	7,5	100	sob consulta
K0997.12126	Furo de ajuste	reversível	100	28	12	20	M6	107,9	59,4	26	16	7,5	124	sob consulta
K0997.13146	Furo de ajuste	reversível	125	30	14	26	M6	140,5	83,5	28	15,8	7,5	153	sob consulta
K0997.14176	Furo de ajuste	reversível	160	34	17	26	M6	144,5	83,5	32	19,6	7,5	190	sob consulta

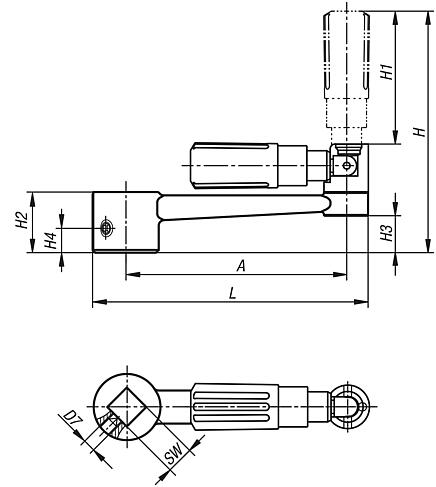

Manivelas em alumínio com cabo cilíndrico reversível e furo quadrado

mais informações

Desenhos

Manivelas em alumínio com cabo cilíndrico reversível e furo quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Preço
K0997.2110	furo quadrado	sem furo transversal	80	24	16	-	89	49	22	13,4	-	100	10	sob consulta
K0997.2212	furo quadrado	sem furo transversal	100	28	20	-	108	59,5	26	16	-	124	12	sob consulta
K0997.2314	furo quadrado	sem furo transversal	125	30	25	-	140	83	28	15,8	-	153	14	sob consulta
K0997.2417	furo quadrado	sem furo transversal	160	34	25	-	144	83	32	19,6	-	190	17	sob consulta
K0997.21106	Furo quadrado	reversível	80	24	16	M6	89	49	22	13,4	7,5	100	10	sob consulta
K0997.22126	Furo quadrado	reversível	100	28	20	M6	107,9	59,4	26	16	7,5	124	12	sob consulta
K0997.23146	Furo quadrado	reversível	125	30	26	M6	140,5	83,5	28	15,8	7,5	153	14	sob consulta
K0997.24176	Furo quadrado	reversível	160	34	26	M6	144,5	83,5	32	19,6	7,5	190	17	sob consulta
