Descrição do artigo/Imagens dos produtos |
|
|

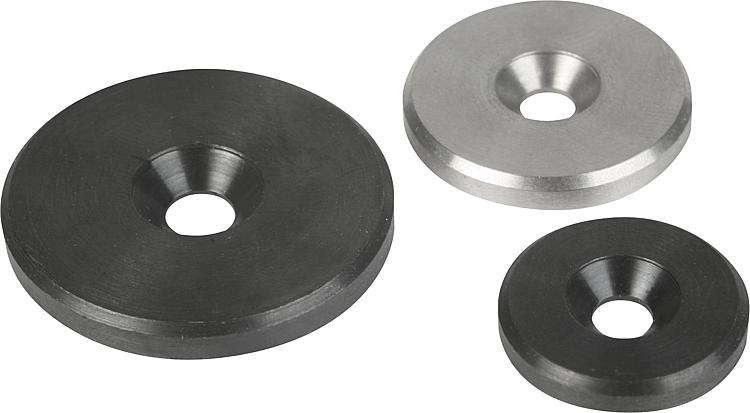

DescriçãoMaterial:Aço.
Aço inoxidável 1.4305. Versão:Aço brunido.
Aço inoxidável, superfície sem tratamento.Indicação:As arruelas de calço são utilizadas com um parafuso de cabeça escareada DIN EN ISO 2009 ou DIN EN ISO 10642 para aplicação nas áreas frontais das extremidades de eixos, para fixação axial e proteção de volantes e alavancas com rasgo de chaveta.
Elas podem ser utilizadas nos volantes K0671, K0160, K0161, K0162, K0163, K0164, K0165.

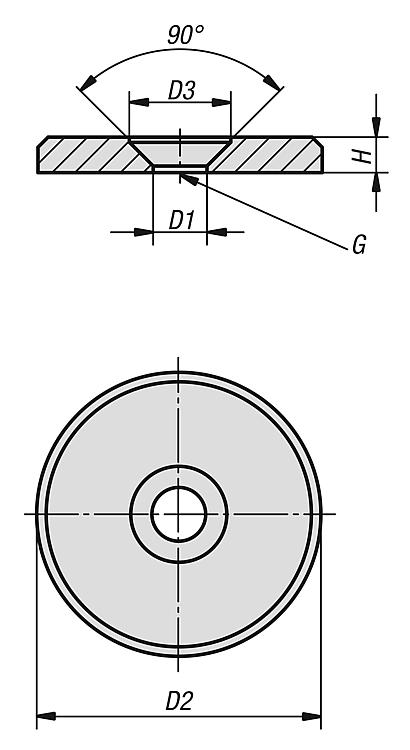

As arruelas de calço em aço podem ser utilizadas como contra-peça de imãs.Indicação de desenho:D3 = para parafuso de cabeça escareada ISO 2009 e ISO 10642

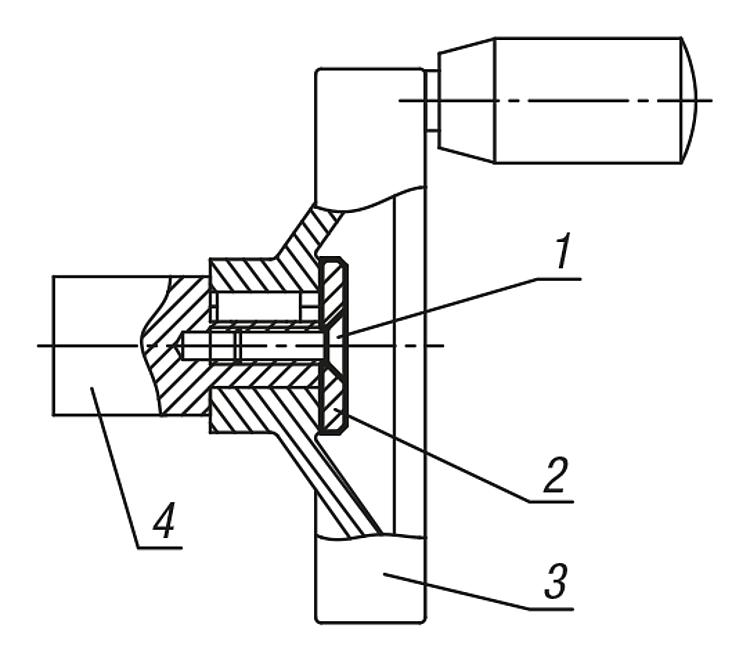

1) Parafuso de cabeça escareada ISO 2009 e ISO 10642
2) Arruela de calço
3) Volante
4) Eixo DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
do corpo
básico | D1 | D2 | D3 | H | G | CAD | Aces. | Preço | Encomendar |
|---|
| K0173.00310 | aço | 3,2 | 10 | 6 | 2 | M3 |  | | sob consulta | | | K0173.00313 | aço | 3,2 | 13 | 6 | 2 | M3 | | | sob consulta | | | K0173.00416 | aço | 4,3 | 16 | 8,4 | 3 | M4 | | | sob consulta | | | K0173.00420 | aço | 4,3 | 20 | 8,4 | 3 | M4 | | | sob consulta | | | K0173.00520 | aço | 5,3 | 20 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.00522 | aço | 5,3 | 22 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.00525 | aço | 5,3 | 25 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.00528 | aço | 5,3 | 28 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.00630 | aço | 6,4 | 30 | 12 | 4 | M6 | | | sob consulta | | | K0173.00632 | aço | 6,4 | 32 | 12 | 4 | M6 | | | sob consulta | | | K0173.00636 | aço | 6,4 | 36 | 12 | 4 | M6 | | | sob consulta | | | K0173.00640 | aço | 6,4 | 40 | 12 | 5 | M6 | | | sob consulta | | | K0173.00645 | aço | 6,4 | 45 | 12 | 6 | M6 | | | sob consulta | | | K0173.00652 | aço | 6,4 | 52 | 12 | 6 | M6 | | | sob consulta | | | K0173.10310 | aço inoxidável | 3,2 | 10 | 6 | 2 | M3 | | | sob consulta | | | K0173.10313 | aço inoxidável | 3,2 | 13 | 6 | 2 | M3 | | | sob consulta | | | K0173.10416 | aço inoxidável | 4,3 | 16 | 8,4 | 3 | M4 | | | sob consulta | | | K0173.10420 | aço inoxidável | 4,3 | 20 | 8,4 | 3 | M4 | | | sob consulta | | | K0173.10520 | aço inoxidável | 5,3 | 20 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.10522 | aço inoxidável | 5,3 | 22 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.10525 | aço inoxidável | 5,3 | 25 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.10528 | aço inoxidável | 5,3 | 28 | 10 | 3,5 | M5 | | | sob consulta | | | K0173.10630 | aço inoxidável | 6,4 | 30 | 12 | 4 | M6 | | | sob consulta | | | K0173.10632 | aço inoxidável | 6,4 | 32 | 12 | 4 | M6 | | | sob consulta | | | K0173.10636 | aço inoxidável | 6,4 | 36 | 12 | 4 | M6 | | | sob consulta | | | K0173.10640 | aço inoxidável | 6,4 | 40 | 12 | 5 | M6 | | | sob consulta | | | K0173.10645 | aço inoxidável | 6,4 | 45 | 12 | 6 | M6 | | | sob consulta | | | K0173.10652 | aço inoxidável | 6,4 | 52 | 12 | 6 | M6 | | | sob consulta | |
