    - Alavancas de aperto 2K com rosca macho, inserto roscado de aço inoxidável - inch

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo de alavanca:
Componente duro, em plástico reforçado com fibra de vidro com anel dentado de zamak.
Componente macio em termoflex à base de SEBS.
Peças de aço:
Aço inoxidável, 1.4305 (corresponde a AISI 303).

Versão:Peças de aço com superfície sem tratamento.Indicação:Os componentes duros e macios são fornecidos de série em cinza grafite RAL 7021.

Se a medida L ≥ 60 mm, então o comprimento da rosca corresponderá a 60 mm.Sob consulta:Outras roscas macho, comprimentos de parafusos, combinações de cores, bem como versões especiais.
A medida "H1" pode ser fornecida mediante o pagamento de uma taxa adicional, em outros comprimentos sob demanda.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0126 inch Alavancas de aperto 2K com rosca macho, inserto roscado de aço inoxidável - inch

219 kB

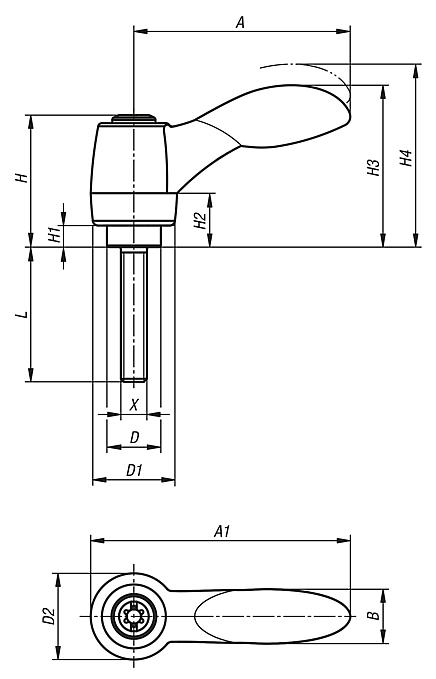

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	L	Preço
K0126.1A001X10	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	sob consulta
K0126.1A001X15	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	sob consulta
K0126.1A001X20	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	sob consulta
K0126.1A001X25	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	sob consulta
K0126.1A101X10	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	sob consulta
K0126.1A101X15	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	sob consulta
K0126.1A101X20	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	sob consulta
K0126.1A101X25	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	sob consulta
K0126.1A201X10	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	sob consulta
K0126.1A201X15	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	sob consulta
K0126.1A201X20	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	sob consulta
K0126.1A201X25	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	sob consulta
K0126.1A201X30	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	sob consulta
K0126.1A201X40	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	sob consulta
K0126.1A201X50	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	sob consulta
K0126.2A201X15	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	sob consulta
K0126.2A201X20	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	sob consulta
K0126.2A201X25	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	sob consulta
K0126.2A201X30	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	sob consulta
K0126.2A201X40	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	sob consulta
K0126.2A201X50	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	sob consulta
K0126.2A201X60	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	sob consulta
K0126.2A301X15	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	sob consulta
K0126.2A301X20	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	sob consulta
K0126.2A301X25	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	sob consulta
K0126.2A301X30	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	sob consulta
K0126.2A301X40	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	sob consulta
K0126.2A301X50	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	sob consulta
K0126.2A301X60	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	sob consulta
K0126.2A401X20	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	sob consulta
K0126.2A401X25	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	sob consulta
K0126.2A401X30	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	sob consulta
K0126.2A401X40	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	sob consulta
K0126.2A401X50	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	sob consulta
K0126.2A401X60	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	sob consulta
K0126.3A301X20	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	sob consulta
K0126.3A301X25	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	sob consulta
K0126.3A301X30	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	sob consulta
K0126.3A301X40	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	sob consulta
K0126.3A301X50	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	sob consulta
K0126.3A301X60	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	sob consulta
K0126.3A401X20	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	sob consulta
K0126.3A401X25	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	sob consulta
K0126.3A401X30	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	sob consulta
K0126.3A401X40	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	sob consulta
K0126.3A401X50	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	sob consulta
K0126.3A401X60	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	sob consulta
