K0125

Alavancas de aperto 2K em aço com rosca fêmea, inserto roscado...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto
      - Alavancas de aperto 2K em aço com rosca fêmea, inserto roscado de aço brunido

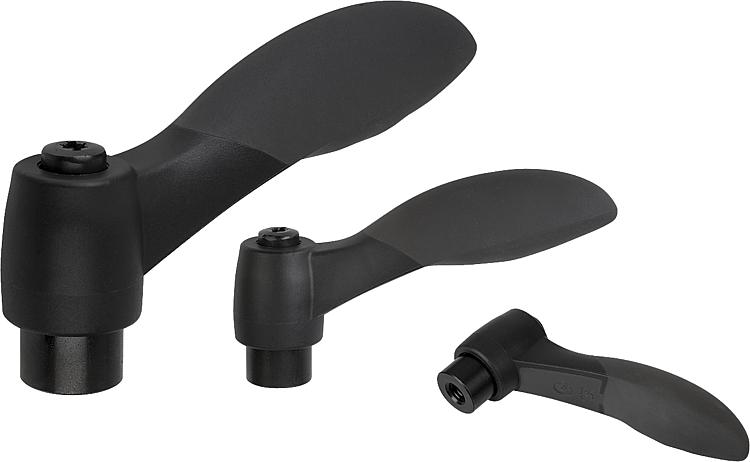

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo de alavanca:
Componente duro, em plástico reforçado com fibra de vidro com anel dentado de zamak.
Componente macio em termoflex à base de SEBS.
Peças de aço:
Classe de resistência 5.8.Versão:Peças de aço brunido.Indicação:Os componentes duros e macios são fornecidos de série em cinza grafite RAL 7021.Sob consulta:Outras roscas fêmea, combinações de cor e versões especiais.

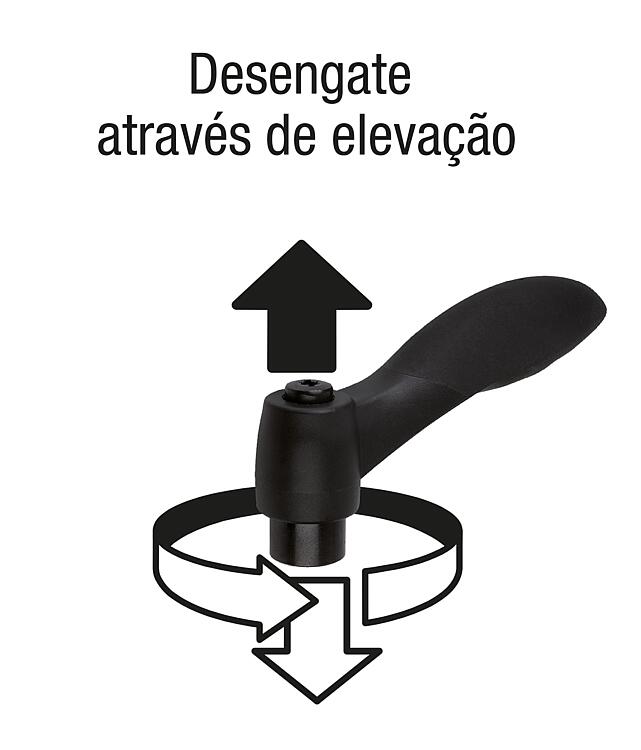

A medida "H1" pode ser fornecida sob demanda em outros comprimentos com uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0125 Alavancas de aperto 2K em aço com rosca fêmea, inserto roscado de aço brunido

210 kB

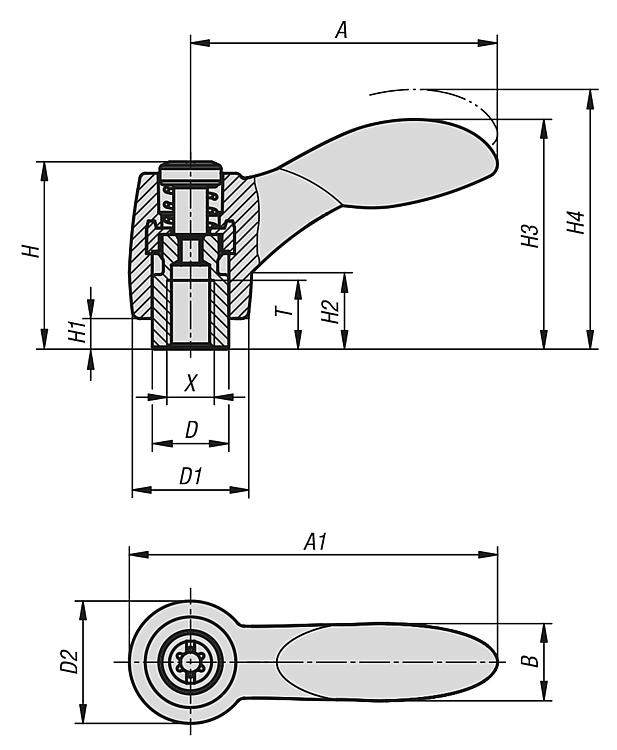

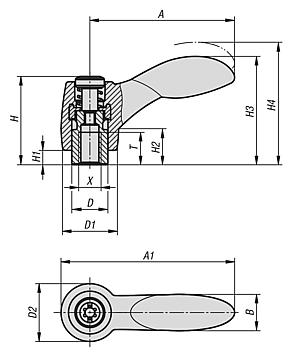

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quant. de dentes	Preço
K0125.10401	aço	M4	9	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	sob consulta
K0125.10501	aço	M5	9	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	sob consulta
K0125.10601	aço	M6	9	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	sob consulta
K0125.20601	aço	M6	12	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	sob consulta
K0125.20801	aço	M8	12	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	sob consulta
K0125.30801	aço	M8	14	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	sob consulta
K0125.31001	aço	M10	14	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	sob consulta
