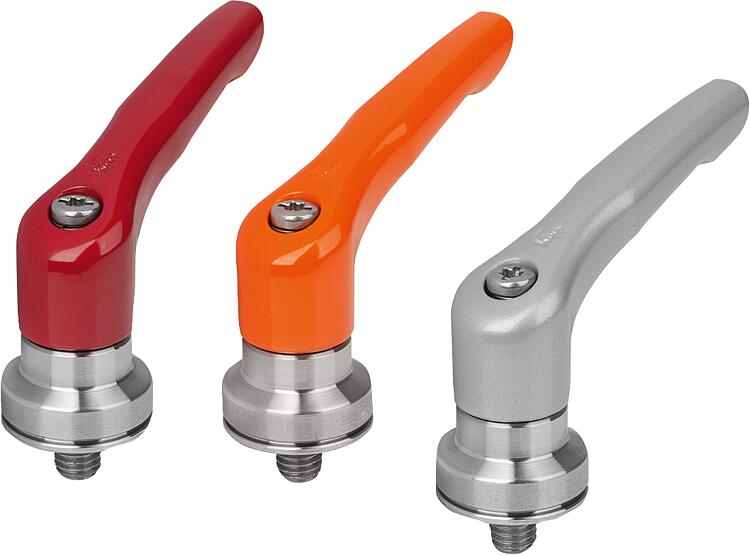

      - Alavancas de aperto em Zamak com rosca macho, elemento de reforço para o aumento da força de fixação, inserto roscado de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Em alavancas de aperto com elementos de reforço para o aumento da força de fixação integrados, a força de tensão pode ser aumentada em até 75%, em comparação com as alavancas de aperto padrão.

Adicionalmente, este produto pode também ser usado para pessoas com força manual limitada (por exemplo, no setor de reabilitação), de maneira a atingirem forças de tensão comparáveis com mínima aplicação de força. É também necessária uma menor força manual para afrouxar a alavanca de aperto fixada.

O aumento da força de tensão é obtido por meio do rolamento de agulha axial montado, que gera um atrito superficial muito baixo na superfície de contato fixa durante a fixação. As arruelas de contato endurecidas destinam-se a altas forças de tensão e o mancal garante uma longa vida útil com sua alta capacidade de carga.

Devido à grande superfície de apoio fixa, o componente fixado está permanentemente protegido. Assim, não é mais necessária a aplicação de uma arruela.

Devido à estrutura modular, estão disponíveis várias versões especiais.Material:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.

Versão:Cabo de alavanca com revestimento plástico.
Peças de aço com acabamento natural.
Rolamento de agulha axial com arruelas de contato endurecidas e retificadas.Indicação:Fornecidos em série:

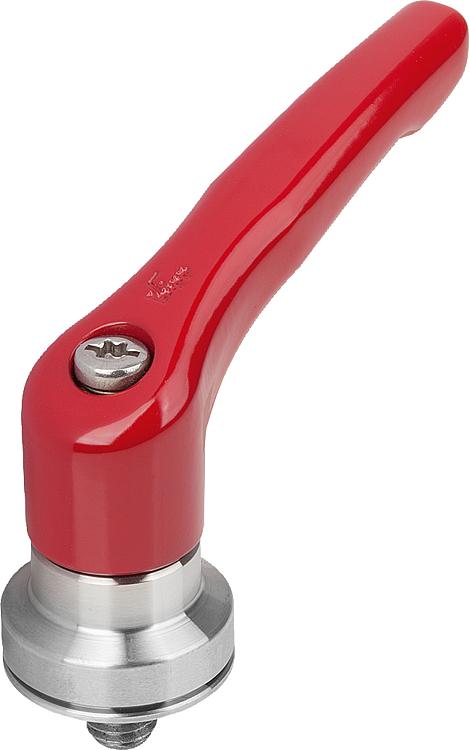

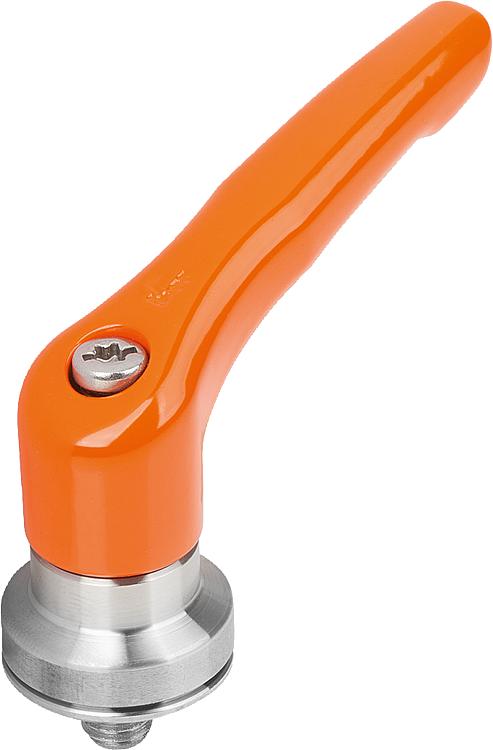

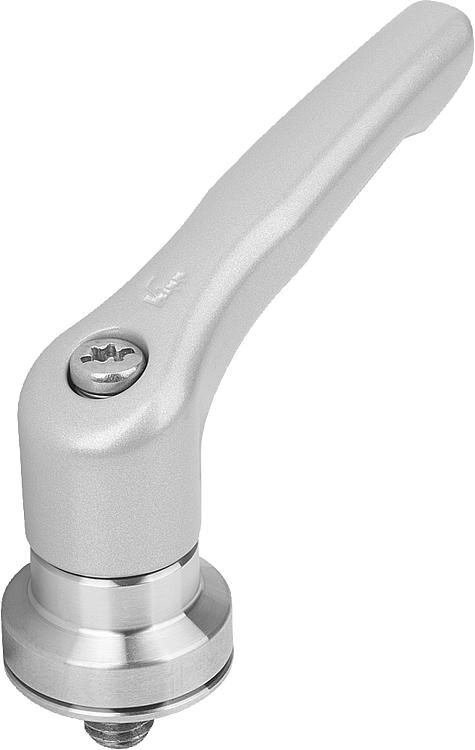

Laranja RAL 2004, vermelho rubi RAL 3003, prata metálico.Modo de operação:O cabo da alavanca é engatado no inserto roscado por meio da coroa dentada
no estado não acionado. Por meio da elevação do cabo da alavanca, ele pode ser
reposicionado e novamente engatado na coroa dentada, através da força da mola.Aplicação:Construção de máquinas, aparelhos e equipamentos, setor de reabilitação.Montagem:A profundidade de aparafusamento deve ser pelo menos 2 x o diâmetro da rosca. Além disso, a rosca deve ser levemente lubrificada durante a instalação.Vantagens:Aumento significativo das forças de tensão com o mesmo torque de aperto.
Rolamento de agulha axial de alta qualidade com alta capacidade de carga e longa vida útil.

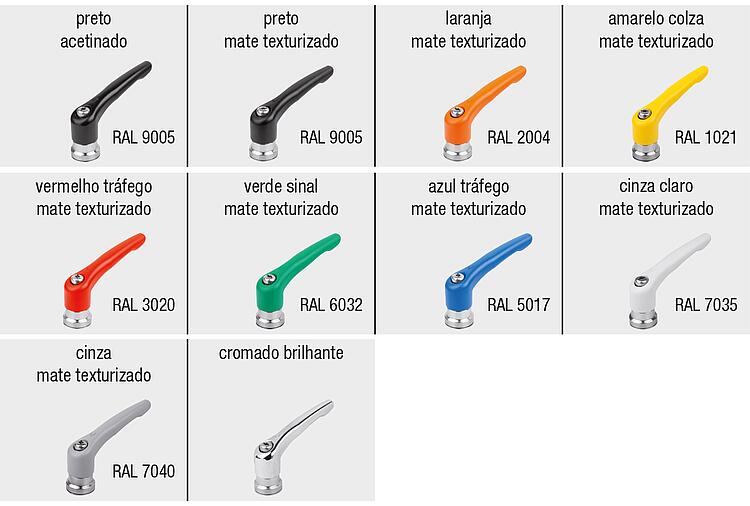

A superfície de apoio fixa preserva o componente.Sob consulta:Cores e comprimentos de rosca adicionais.Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1626 Alavancas de aperto em Zamak com rosca macho, elemento de reforço para o aumento da força de fixação, inserto roscado de aço inoxidável

353 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	D2	H	H2	H3	H4	A	A1	B	L	Preço
K1626.2082X10	laranja RAL 2004	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	sob consulta
K1626.2082X20	laranja RAL 2004	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	sob consulta
K1626.2082X30	laranja RAL 2004	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	sob consulta
K1626.2082X40	laranja RAL 2004	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	sob consulta
K1626.3102X15	laranja RAL 2004	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	sob consulta
K1626.3102X30	laranja RAL 2004	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	sob consulta
K1626.3102X40	laranja RAL 2004	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	sob consulta
K1626.3102X50	laranja RAL 2004	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	sob consulta
K1626.4102X20	laranja RAL 2004	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	sob consulta
K1626.4102X30	laranja RAL 2004	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	sob consulta
K1626.4102X40	laranja RAL 2004	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	sob consulta
K1626.4102X50	laranja RAL 2004	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	sob consulta
K1626.5122X20	laranja RAL 2004	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	sob consulta
K1626.5122X30	laranja RAL 2004	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	sob consulta
K1626.5122X40	laranja RAL 2004	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	sob consulta
K1626.5122X50	laranja RAL 2004	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	sob consulta
K1626.20827X10	vermelho rubi RAL 3003	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	sob consulta
K1626.20827X20	vermelho rubi RAL 3003	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	sob consulta
K1626.20827X30	vermelho rubi RAL 3003	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	sob consulta
K1626.20827X40	vermelho rubi RAL 3003	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	sob consulta
K1626.31027X15	vermelho rubi RAL 3003	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	sob consulta
K1626.31027X30	vermelho rubi RAL 3003	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	sob consulta
K1626.31027X40	vermelho rubi RAL 3003	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	sob consulta
K1626.31027X50	vermelho rubi RAL 3003	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	sob consulta
K1626.41027X20	vermelho rubi RAL 3003	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	sob consulta
K1626.41027X30	vermelho rubi RAL 3003	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	sob consulta
K1626.41027X40	vermelho rubi RAL 3003	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	sob consulta
K1626.41027X50	vermelho rubi RAL 3003	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	sob consulta
K1626.51227X20	vermelho rubi RAL 3003	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	sob consulta
K1626.51227X30	vermelho rubi RAL 3003	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	sob consulta
K1626.51227X40	vermelho rubi RAL 3003	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	sob consulta
K1626.51227X50	vermelho rubi RAL 3003	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	sob consulta
K1626.2083X10	prata metálico	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	sob consulta
K1626.2083X20	prata metálico	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	sob consulta
K1626.2083X30	prata metálico	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	sob consulta
K1626.2083X40	prata metálico	revestimento plástico	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	sob consulta
K1626.3103X15	prata metálico	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	sob consulta
K1626.3103X30	prata metálico	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	sob consulta
K1626.3103X40	prata metálico	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	sob consulta
K1626.3103X50	prata metálico	revestimento plástico	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	sob consulta
K1626.4103X20	prata metálico	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	sob consulta
K1626.4103X30	prata metálico	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	sob consulta
K1626.4103X40	prata metálico	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	sob consulta
K1626.4103X50	prata metálico	revestimento plástico	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	sob consulta
K1626.5123X20	prata metálico	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	sob consulta
K1626.5123X30	prata metálico	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	sob consulta
K1626.5123X40	prata metálico	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	sob consulta
K1626.5123X50	prata metálico	revestimento plástico	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	sob consulta
