K1872

Alavancas de aperto modelo ECO de plástico com rosca fêmea,...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto
      - Alavancas de aperto modelo ECO de plástico com rosca fêmea, inserto roscado de latão ou aço passivado azul

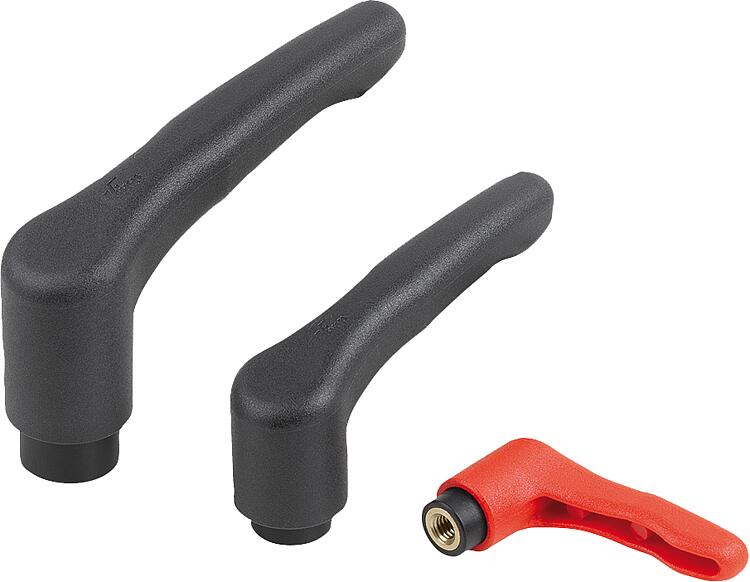

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca e aplicação de termoplástico reforçado.
Bucha em latão ou aço.Versão:Superfície em latão sem tratamento.
Aço passivado azul.Modo de operação:O cabo da alavanca é engatado no encaixe dentado no estado não acionado, permitindo que a rosca seja fixada ou afrouxada. Por meio da pressão do cabo da alavanca, ele pode ser reposicionado e novamente engatado na coroa dentada por meio da força da mola.Sob consulta:Versões especiais.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1872 Alavancas de aperto modelo ECO de plástico com rosca fêmea, inserto roscado de latão ou aço passivado azul

213 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Material dos componentes	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K1872.1041	grafite RAL 7021	Latão	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1872.1051	grafite RAL 7021	Latão	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1872.2051	grafite RAL 7021	Latão	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1872.2061	grafite RAL 7021	Latão	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1872.2081	grafite RAL 7021	Latão	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1872.3081	grafite RAL 7021	aço	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1872.3101	grafite RAL 7021	aço	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1872.10484	vermelho RAL 3020	Latão	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1872.10584	vermelho RAL 3020	Latão	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	sob consulta
K1872.20584	vermelho RAL 3020	Latão	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1872.20684	vermelho RAL 3020	Latão	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1872.20884	vermelho RAL 3020	Latão	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	sob consulta
K1872.30884	vermelho RAL 3020	aço	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
K1872.31084	vermelho RAL 3020	aço	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	sob consulta
