Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço com classe de resistência 5.8.Versão:Cabo da alavanca com revestimento plástico.
Peças de aço passivado azul.Indicação:Fornecidos em série:

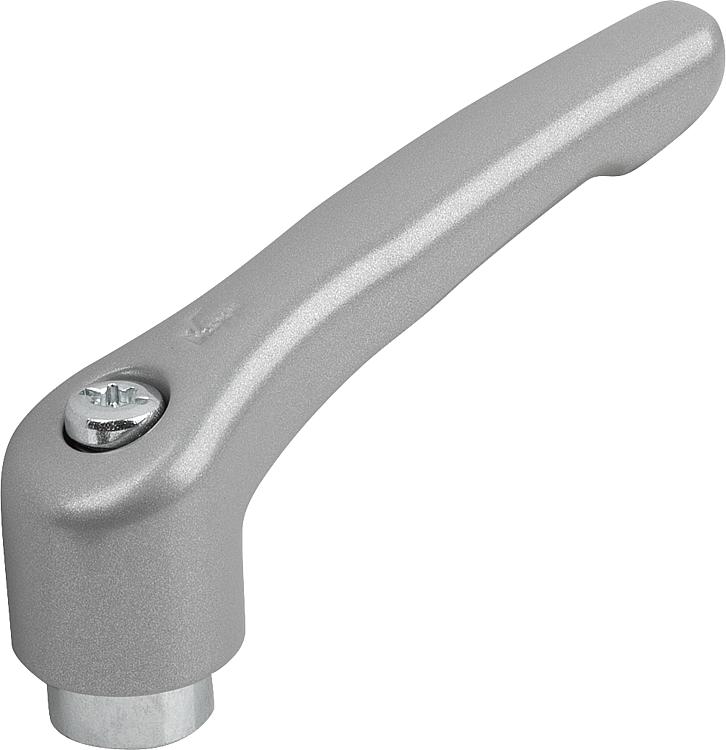

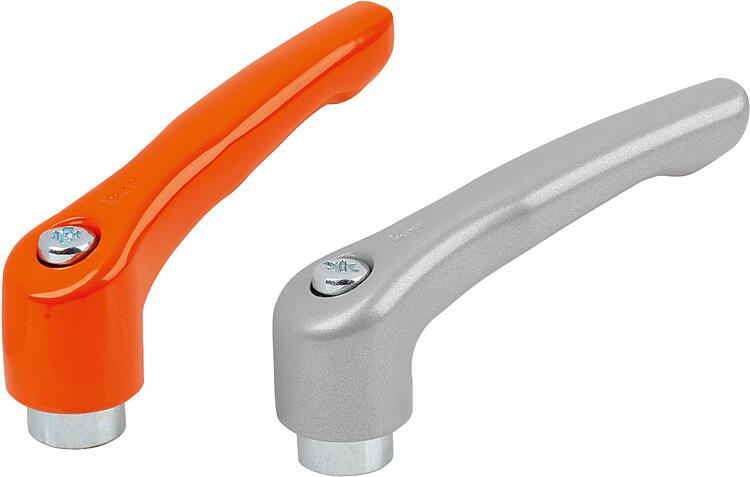

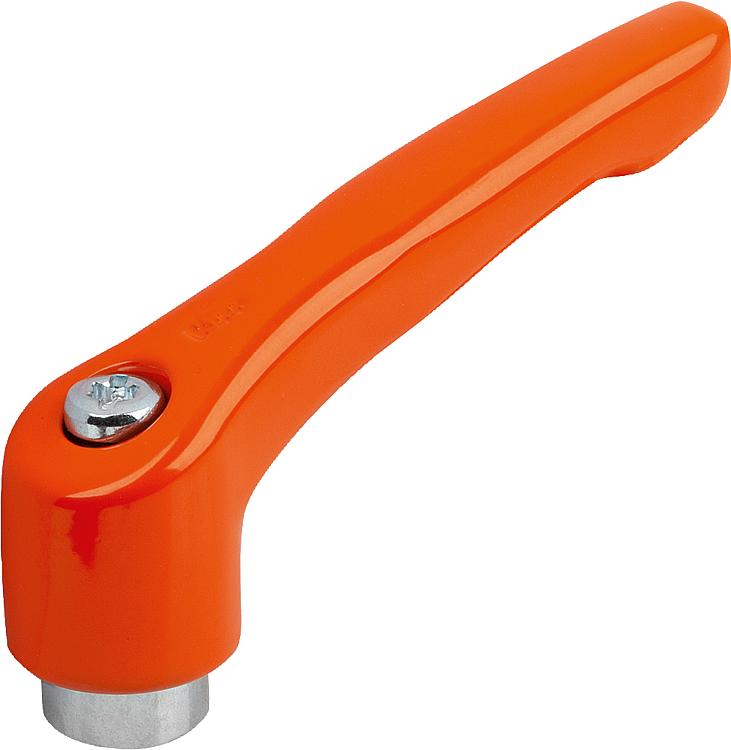

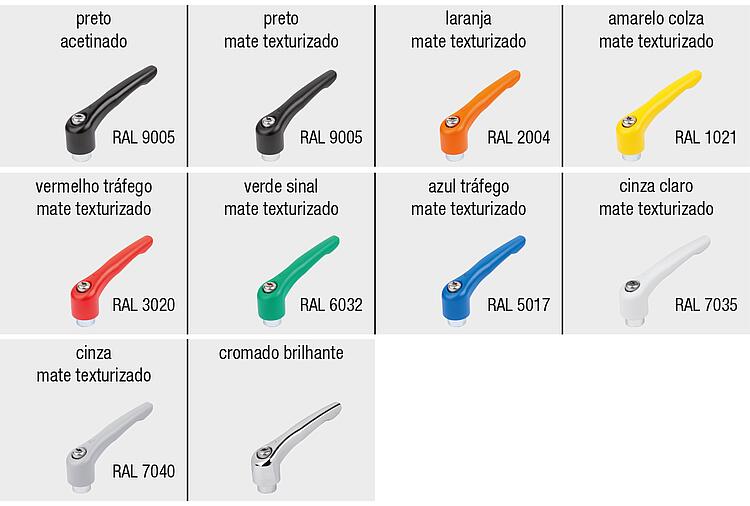

Laranja RAL 2004, prata metálico.Sob consulta:Outros tipos de roscas fêmea, cores adicionais e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1659 Alavancas de aperto em Zamak com rosca fêmea, inserto roscado de aço passivado azul

345 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Superfície Corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K1659.0032	laranja RAL 2004	revestimento plástico	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K1659.0033	prata metálico	revestimento plástico	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K1659.0042	laranja RAL 2004	revestimento plástico	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K1659.0043	prata metálico	revestimento plástico	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K1659.0052	laranja RAL 2004	revestimento plástico	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K1659.0053	prata metálico	revestimento plástico	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	sob consulta
K1659.1042	laranja RAL 2004	revestimento plástico	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K1659.1043	prata metálico	revestimento plástico	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K1659.1052	laranja RAL 2004	revestimento plástico	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K1659.1053	prata metálico	revestimento plástico	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K1659.1062	laranja RAL 2004	revestimento plástico	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K1659.1063	prata metálico	revestimento plástico	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	sob consulta
K1659.2062	laranja RAL 2004	revestimento plástico	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K1659.2063	prata metálico	revestimento plástico	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K1659.2082	laranja RAL 2004	revestimento plástico	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K1659.2083	prata metálico	revestimento plástico	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	sob consulta
K1659.3082	laranja RAL 2004	revestimento plástico	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K1659.3083	prata metálico	revestimento plástico	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K1659.3102	laranja RAL 2004	revestimento plástico	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K1659.3103	prata metálico	revestimento plástico	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	sob consulta
K1659.4102	laranja RAL 2004	revestimento plástico	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K1659.4103	prata metálico	revestimento plástico	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K1659.4122	laranja RAL 2004	revestimento plástico	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K1659.4123	prata metálico	revestimento plástico	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	sob consulta
K1659.5122	laranja RAL 2004	revestimento plástico	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K1659.5123	prata metálico	revestimento plástico	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K1659.5162	laranja RAL 2004	revestimento plástico	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
K1659.5163	prata metálico	revestimento plástico	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	sob consulta
