K0252

Alavancas de aperto modelo ECO de plástico com rosca fêmea,...

Produtos
- Dispositivos de controle | Elementos normalizados
  - Alavancas de aperto, alavancas de fixação, alavancas excêntricas
    - Alavancas de aperto

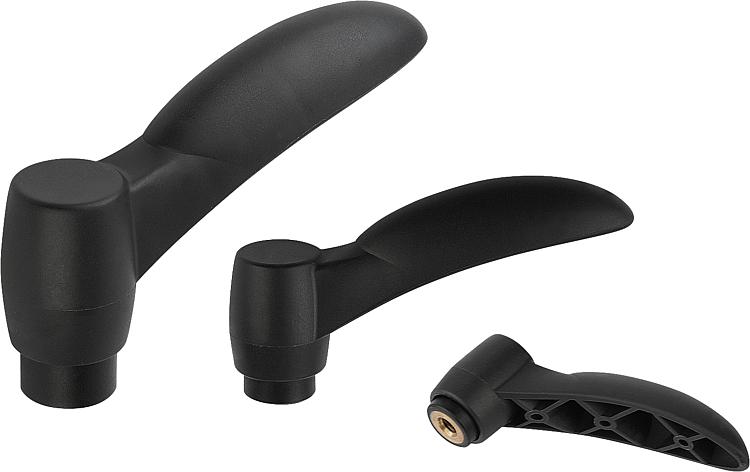

      - Alavancas de aperto modelo ECO de plástico com rosca fêmea, inserto roscado de latão ou aço passivado azul

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo de alavanca e encaixe em plástico reforçado.
Bucha em latão ou aço.
Versão:Aço passivado azul.Indicação:A cor grafite escuro RAL 7021 é fornecida de série.Sob consulta:Outros tipos de roscas fêmea, cores adicionais, bem como versões especiais.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0252 Alavancas de aperto modelo ECO de plástico com rosca fêmea, inserto roscado de latão ou aço passivado azul

194 kB

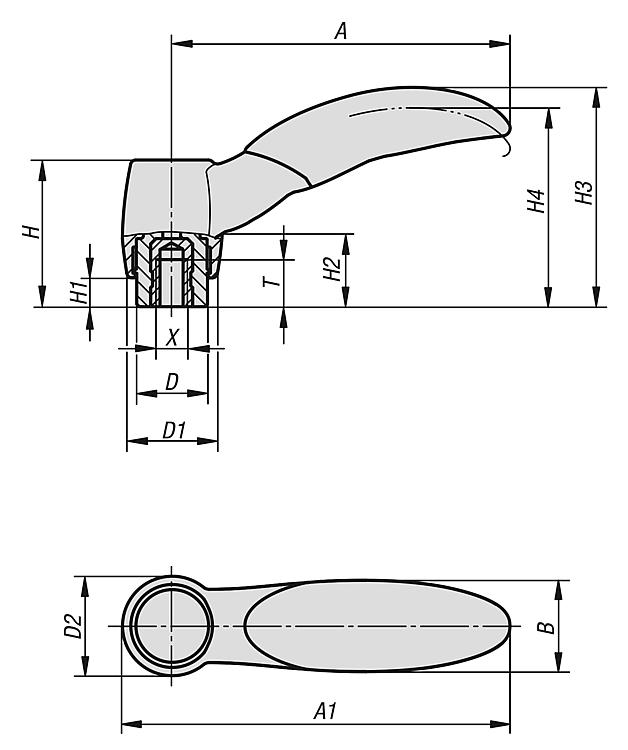

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material dos componentes	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quant. de dentes	Preço
K0252.1041	Latão	M4	6	10	12,6	14,1	21,7	5	11,3	32	29,1	47,9	55	13	12	sob consulta
K0252.1051	Latão	M5	6	10	12,6	14,1	21,7	5	11,3	32	29,1	47,9	55	13	12	sob consulta
K0252.2051	Latão	M5	8	13,5	17	19	28	5,5	14	41,9	38	64,5	74	17,5	12	sob consulta
K0252.2061	Latão	M6	8	13,5	17	19	28	5,5	14	41,9	38	64,5	74	17,5	12	sob consulta
K0252.2081	Latão	M8	9	13,5	17	19	28	5,5	14	41,9	38	64,5	74	17,5	12	sob consulta
K0252.3081	aço	M8	12	17	20,4	23,9	40,7	10	23,1	58,1	53,3	81,1	93	22	12	sob consulta
K0252.3101	aço	M10	12	17	20,4	23,9	40,7	10	23,1	58,1	53,3	81,1	93	22	12	sob consulta
