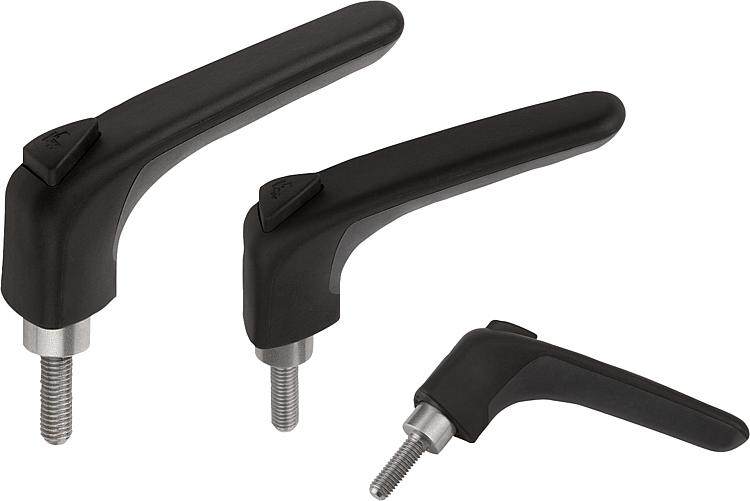

      - Alavancas de aperto de plástico, ergonômicas, com rosca macho, inserto roscado de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca:
Componente de plástico rígido reforçado com anel dentado em Zamak.
Componentes macios em elastômero termoplástico.
Peças de aço: Aço inoxidável, 1.4305.

Versão:Peças de aço com superfície sem tratamento.Indicação:Pode ser fornecido em série nas cores
preto grafite RAL 9011 (componente duro) e
grafite escuro RAL 7021 (componente macio).

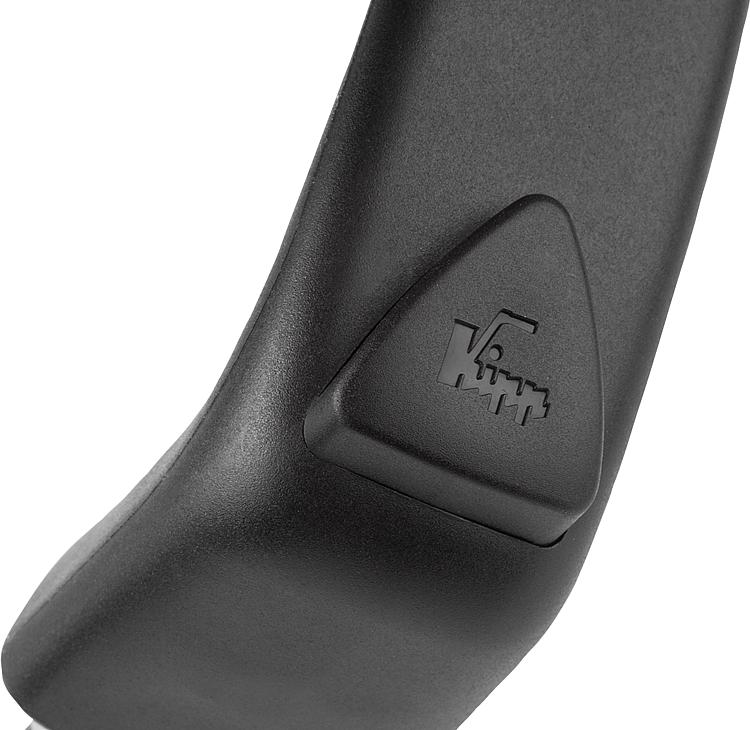

Devido ao componente macio, obtêm-se uma sensação háptica com boa aderência do
dispositivo de controle e operação. O modelo fechado oferece proteção suficiente contra a poluição. O modelo foi desenvolvido especialmente para os requisitos de manuseio ergonômico com as mãos.

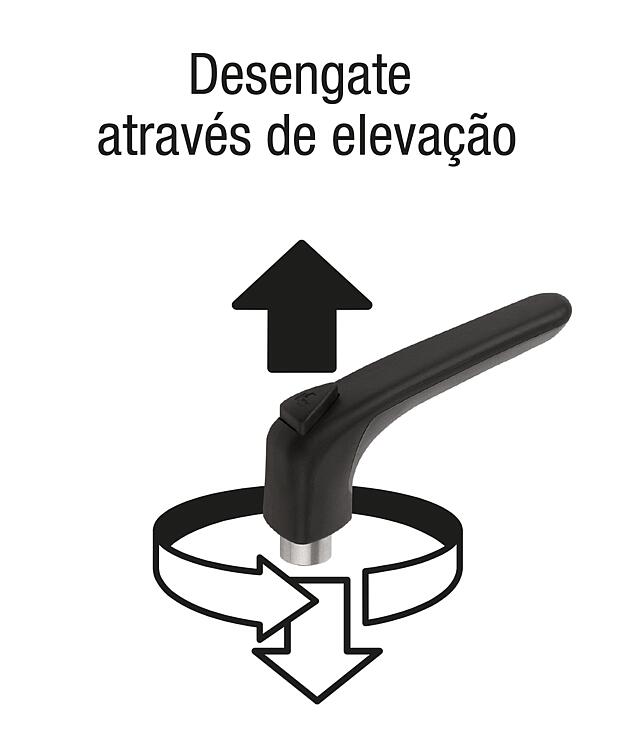

O botão de desbloqueio facilita o desbloqueio através de uma conversão agradável do cabo.

Se a medida L ≥ 60 mm, então o comprimento da rosca corresponderá a 60 mm.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos, combinações de cores, bem como versões especiais.
A medida "H1" pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0982 Alavancas de aperto de plástico, ergonômicas, com rosca macho, inserto roscado de aço inoxidável

324 kB

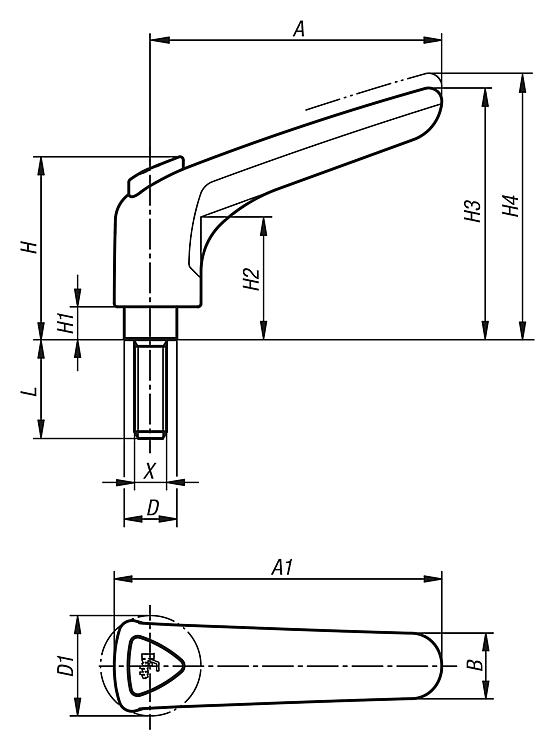

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	X	D	D1	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	L	Preço
K0982.3081X20	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	20	sob consulta
K0982.3081X25	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	25	sob consulta
K0982.3081X30	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	30	sob consulta
K0982.3081X40	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	40	sob consulta
K0982.3081X50	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	50	sob consulta
K0982.3081X60	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	60	sob consulta
K0982.3101X20	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	20	sob consulta
K0982.3101X25	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	25	sob consulta
K0982.3101X30	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	30	sob consulta
K0982.3101X40	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	40	sob consulta
K0982.3101X50	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	50	sob consulta
K0982.3101X60	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	60	sob consulta
