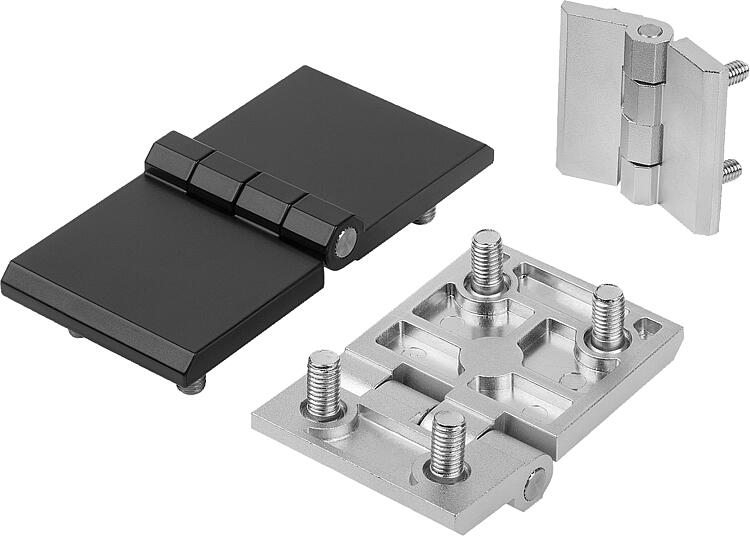

Dobradiças de Zamak com parafuso de fixação

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Dobradiças
    - Dobradiças de Zamak com parafuso de fixação

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Dobradiça de Zamak.
Eixos de aço inoxidável.
Parafusos de fixação de aço.Versão:Dobradiça jateada, banhada a cromo ou preta.
Superfície do eixo sem tratamento.
Parafusos de fixação zincados.Indicação:Dobradiças para portas internas.
As dobradiças podem ser instaladas dos lados direito e esquerdo.

Os valores denominados de carga das dobradiças são valores de referência não vinculativos e não levam em conta os fatores de segurança, portanto, excluem quaisquer termos de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.

Os valores de carga foram apurados sob condições laboratoriais. A aplicação adequada das dobradiças é de inteira responsabilidade do usuário.

Fatores como a grande diversidade de materiais, nas quais as dobradiças são fixadas, tipos de fixação, condições climáticas e o desgaste podem influenciar os valores determinados.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1899 Dobradiças de Zamak com parafuso de fixação

193 kB

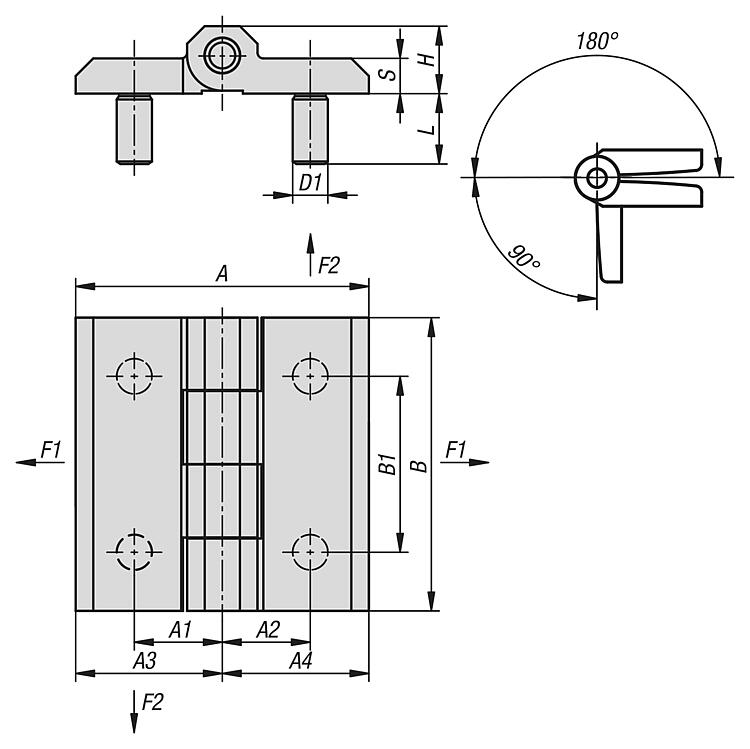

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	A	A1	A2	A3	A4	B	B1	D1	H	L	Ângulo de abertura	S	F1 N	F2 N	Preço
K1899.052012121	banhado a cromo	40	12,5	12,5	20	20	40	25	M5	9	12	180°	5	3650	2000	sob consulta
K1899.052012122	preto	40	12,5	12,5	20	20	40	25	M5	9	12	180°	5	3650	2000	sob consulta
K1899.062515151	banhado a cromo	50	15	15	25	25	50	30	M6	11,5	12	180°	6	3650	2000	sob consulta
K1899.062515152	preto	50	15	15	25	25	50	30	M6	11,5	12	180°	6	3650	2000	sob consulta
K1899.063828281	banhado a cromo	76	28	28	38	38	50	30	M6	11,5	12	270°	6	3650	900	sob consulta
K1899.063828282	preto	76	28	28	38	38	50	30	M6	11,5	12	270°	6	3650	900	sob consulta
K1899.062528151	banhado a cromo	63	15	28	25	38	50	30	M6	11,5	12	270°	6	4450	850	sob consulta
K1899.062528152	preto	63	15	28	25	38	50	30	M6	11,5	12	270°	6	4450	850	sob consulta
K1899.083018181	banhado a cromo	60	18	18	30	30	60	36	M8	15	14,5	180°	8	4500	4500	sob consulta
K1899.083018182	preto	60	18	18	30	30	60	36	M8	15	14,5	180°	8	4500	4500	sob consulta
K1899.083045181	banhado a cromo	90	18	45	30	60	60	36	M8	15	14	270°	8	5500	2500	sob consulta
K1899.083045182	preto	90	18	45	30	60	60	36	M8	15	14	270°	8	5500	2500	sob consulta
K1899.086045451	banhado a cromo	120	45	45	60	60	60	36	M8	15	14	270°	8	5500	1300	sob consulta
K1899.086045452	preto	120	45	45	60	60	60	36	M8	15	14	270°	8	5500	1300	sob consulta
