Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

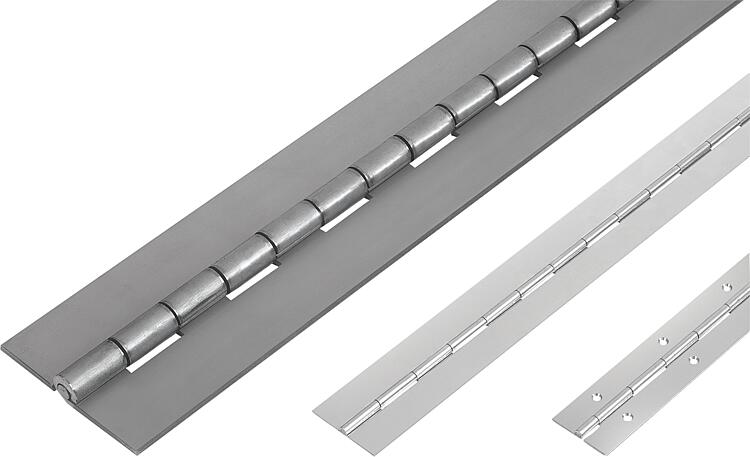

DescriçãoMaterial:Aço, aço inoxidável A2 e alumínio.Indicação:As dobradiças de barra, também conhecidas como dobradiças piano, oferecem uma solução de alta qualidade para uma vasta gama de aplicações e estão disponíveis nas versões com e sem furos. Fabricadas em aço, aço inoxidável ou alumínio, estas dobradiças oferecem uma excelente combinação de robustez e versatilidade.

Graças ao seu design preciso, as dobradiças piano permitem um movimento perfeito com longa vida útil, sem sinais de desgaste. As versões com furos facilitam a instalação e oferecem uma solução de fixação rápida, enquanto as versões sem furos oferecem a máxima flexibilidade durante a instalação.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

K2161_Datasheet_31960_Dobradi_as_piano_de_a_o_a_o_inoxid_vel_ou_alum_nio--pt

155 kB

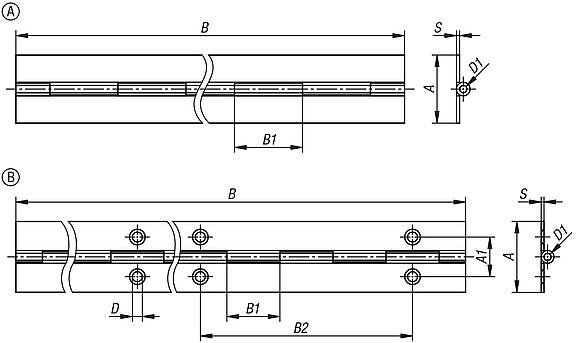

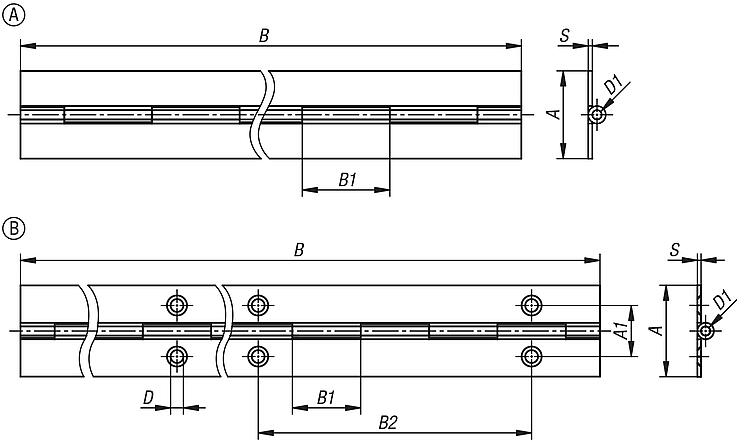

Desenhos (visão geral)

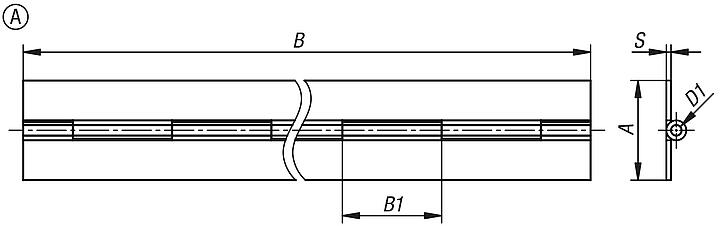

Dobradiças piano de aço, aço inoxidável ou alumínio, forma A

mais informações

Desenhos

Dobradiças piano de aço, aço inoxidável ou alumínio, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material do corpo básico	Material dos componentes	A	B	B1	D1	S	Chave de aço	Preço
K2161.0001508	A	sem furo	aço	aço	15	2040	15	1,5	0,8	-	sob consulta
K2161.0002008	A	sem furo	aço	aço	20	2040	15	2	0,8	-	sob consulta
K2161.0202006	A	sem furo	alumínio	aço	20	2000	15	2,4	0,6	-	sob consulta
K2161.0102008	A	sem furo	aço inoxidável A2	aço inoxidável	20	2040	15	2	0,8	1.4301	sob consulta
K2161.0002508	A	sem furo	aço	aço	25	2040	15	2	0,8	-	sob consulta
K2161.0102508	A	sem furo	aço inoxidável A2	aço inoxidável	25	2040	15	2	0,8	1.4301	sob consulta
K2161.0202508	A	sem furo	alumínio	aço	25	1000	15	2	0,8	-	sob consulta
K2161.0003008	A	sem furo	aço	aço	30	2040	15	2	0,8	-	sob consulta
K2161.0103008	A	sem furo	aço inoxidável A2	aço inoxidável	30	2040	15	2	0,8	1.4301	sob consulta
K2161.0003010	A	sem furo	aço	aço	30	2040	15	2	1	-	sob consulta
K2161.0103010	A	sem furo	aço inoxidável A2	aço inoxidável	30	2040	15	2	1	1.4301	sob consulta
K2161.0203010	A	sem furo	alumínio	alumínio	30	1980	15	2	1	-	sob consulta
K2161.0003510	A	sem furo	aço	aço	35	2040	15	2	1	-	sob consulta
K2161.0203510	A	sem furo	alumínio	alumínio	35	1995	30	3	1	-	sob consulta
K2161.0004012	A	sem furo	aço	aço	40	2040	30	3	1,2	-	sob consulta
K2161.0104012	A	sem furo	aço inoxidável A2	aço inoxidável	40	2040	30	3	1,2	1.4301	sob consulta
K2161.0104015	A	sem furo	aço inoxidável A2	aço inoxidável	40	2040	15	4	1,5	1.4301	sob consulta
K2161.0204012	A	sem furo	alumínio	alumínio	40	2040	30	3	1,2	-	sob consulta
K2161.0005012	A	sem furo	aço	aço	50	2040	30	3	1,2	-	sob consulta
K2161.0105012	A	sem furo	aço inoxidável A2	aço inoxidável	50	2040	30	3	1,2	1.4301	sob consulta
K2161.0205012	A	sem furo	alumínio	alumínio	50	2040	30	3	1,2	-	sob consulta
K2161.0006020	A	sem furo	aço	aço	60	2040	30	6	2	-	sob consulta
K2161.0106020	A	sem furo	aço inoxidável A2	aço inoxidável	60	2040	30	6	2	1.4301	sob consulta
K2161.0206020	A	sem furo	alumínio	alumínio	60	1995	30	6	2	-	sob consulta
K2161.0007020	A	sem furo	aço	aço	70	2040	30	6	2	-	sob consulta
K2161.0107020	A	sem furo	aço inoxidável A2	aço inoxidável	70	2040	30	6	2	1.4301	sob consulta
K2161.0008030	A	sem furo	aço	aço	80	2000	40	6	3	-	sob consulta
K2161.0108030	A	sem furo	aço inoxidável A2	aço inoxidável	80	2000	40	6	3	1.4301	sob consulta
K2161.0208030	A	sem furo	alumínio	alumínio	80	1995	40	6	3	-	sob consulta
K2161.0010030	A	sem furo	aço	aço	100	2000	40	10	3	-	sob consulta
K2161.0110030	A	sem furo	aço inoxidável A2	aço inoxidável	100	2000	40	6	3	1.4301	sob consulta
K2161.0210040	A	sem furo	alumínio	aço	100	1000	40	10	4	-	sob consulta
K2161.0012050	A	sem furo	aço	aço	120	1000	40	10	5	-	sob consulta
K2161.0112020	A	sem furo	aço inoxidável A2	aço inoxidável	120	2100	30	6	2	1.4301	sob consulta

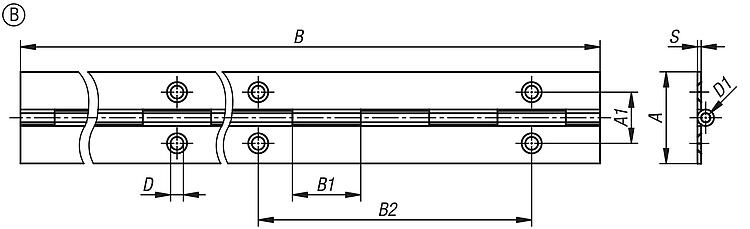

Dobradiças piano de aço, aço inoxidável ou alumínio, forma B

mais informações

Desenhos

Dobradiças piano de aço, aço inoxidável ou alumínio, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material do corpo básico	Material dos componentes	A	A1	B	B1	B2	D	D1	S	Chave de aço	Preço
K2161.1002008	B	com furo	aço	aço	20	14	2040	15	60	2,8	2	0,8	-	sob consulta
K2161.1102008	B	com furo	aço inoxidável A2	aço inoxidável	20	14	2040	15	60	2,8	2	0,8	1.4301	sob consulta
K2161.1002508	B	com furo	aço	aço	25	14	2040	15	60	2,8	2	0,8	-	sob consulta
K2161.1102508	B	com furo	aço inoxidável A2	aço inoxidável	25	14	2040	15	60	3,6	2	0,8	1.4301	sob consulta
K2161.1003008	B	com furo	aço	aço	30	16,8	2040	15	60	3,9	2	0,8	-	sob consulta
K2161.1003010	B	com furo	aço	aço	30	16,8	2040	15	60	3,9	2	1	-	sob consulta
K2161.1103010	B	com furo	aço inoxidável A2	aço inoxidável	30	16,8	2040	15	60	3,9	2	1	1.4301	sob consulta
K2161.1003510	B	com furo	aço	aço	35	19,5	2040	15	60	4,5	2	1	-	sob consulta
K2161.1004012	B	com furo	aço	aço	40	22,7	2040	30	60	4,2	3	1,2	-	sob consulta
K2161.1104012	B	com furo	aço inoxidável A2	aço inoxidável	40	22,7	2040	30	60	4,2	3	1,2	1.4301	sob consulta
K2161.1104015	B	com furo	aço inoxidável A2	aço inoxidável	40	22,7	2040	15	60	4	4	1,5	1.4301	sob consulta
K2161.1005012	B	com furo	aço	aço	50	28	2040	30	60	4	3	1,2	-	sob consulta
K2161.1105012	B	com furo	aço inoxidável A2	aço inoxidável	50	28	2040	30	60	4	3	1,2	1.4301	sob consulta
K2161.1106020	B	com furo	aço inoxidável A2	aço inoxidável	60	35	2040	30	60	4	6	2	1.4301	sob consulta
K2161.1108030	B	com furo	aço inoxidável A2	aço inoxidável	80	35	2000	40	60	5,2	6	3	1.4301	sob consulta
