Descrição do artigo/Imagens dos produtos

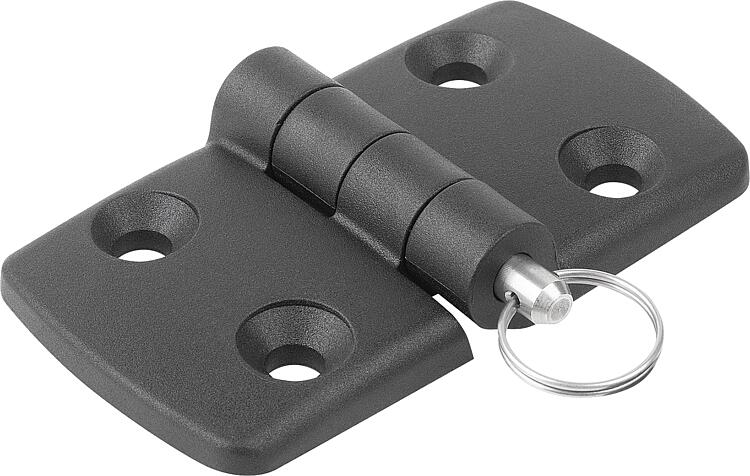

DescriçãoDescrição do produto:Dobradiças para elementos planos, painéis e perfis de alumínio.
Ao remover os pinos do eixo sem ferramentas, as metades da dobradiça podem ser rapidamente separadas e conectadas.
As dobradiças são usadas em tampas, capôs ou estruturas.
Aplicação possível no interior e exterior.Material:

Termoplástico, reforçado com fibra de vidro.
Pino de eixo e acessórios em aço 1.4305.

Versão:Dobradiça preta semelhante a RAL 9005.
Pino de eixo em aço inoxidável com superfície sem tratamento.
Acessórios com superfície sem tratamento.Indicação:Os valores denominados de carga das dobradiças são valores de referência não vinculativos e não levam em conta os fatores de segurança, portanto, excluem quaisquer termos de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.

Os dados de carga foram apurados sob condições laboratoriais. A aplicação adequada das dobradiças é de inteira responsabilidade do usuário.

Fatores como a diversidade de materiais, nas quais as dobradiças são fixadas, os tipos de fixação, as condições climáticas e o desgaste podem influenciar os valores determinados.Vantagens:montagem/desmontagem sem ferramentasSob consulta:Combinações com diferentes comprimentos de asas de dobradiça.Acessórios:K0776 Pino de trava rápida com trava de bloqueio retrátil.
Pino com cabeça ISO 2341.
Pinos de encaixe com anel de chave.
K1136 cupilha DIN EN ISO 1234.

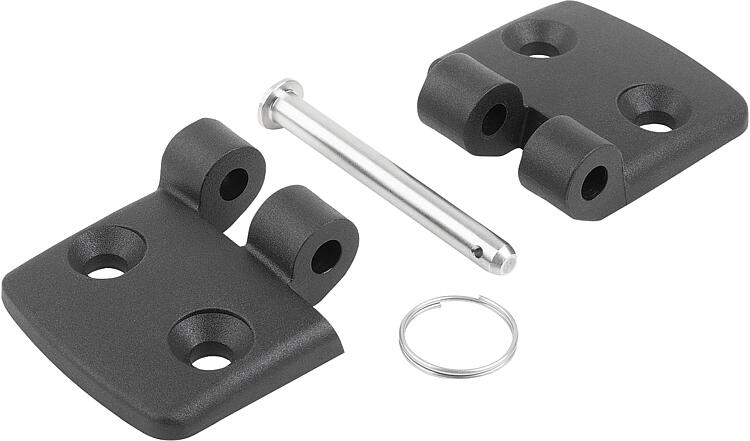

K0367 anel de chave.FornecimentoDuas metades de dobradiça.
Pino de eixo e/ou acessórios selecionados.Indicação de desenho:

Forma A: com pino de trava rápida
Forma B: com pino/Kopf e anel de chave
Forma C: com pino/Kopf e cupilha
Forma D: com pino de trava rápida/trava de bloqueio retrátil

2) Pino de eixo
3) Cupilha
4) Anel de chave

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1953_B Dobradiças de plástico, separável, desmontável, forma B, com pino/cabeça e anel de chave

277 kB

Folha de dados K1963_B Dobradiças de plástico, separável, desmontável, forma B, com pino/cabeça e anel de chave

337 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Material dos componentes	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Preço
K1963.25151502	B	-	aço inoxidável	52	15	15	26	26	48	28	6,6	6	14	9	625	425	sob consulta
K1963.30181802	B	-	aço inoxidável	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	700	400	sob consulta
K1963.35202002	B	-	aço inoxidável	71	20	20	35,5	35,5	48	28	6,6	6	14	9	700	400	sob consulta
K1963.40232302	B	-	aço inoxidável	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	750	450	sob consulta
K1963.45252502	B	-	aço inoxidável	87	25	25	43,5	43,5	48	28	6,6	6	14	9	750	450	sob consulta
K1963.50282802	B	-	aço inoxidável	97	27,5	27,5	48,5	48,5	48	28	6,6	6	14	9	800	425	sob consulta
K1963.60333302	B	-	aço inoxidável	115	32,5	32,5	57,5	57,5	48	28	6,6	6	14	9	850	175	sob consulta
