        Mandris de fixação, para furos pequenos, forma B

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço inoxidável 1.4305.

Versão:Superfície sem tratamento.Indicação:O mandril de fixação é aplicado em pequenos furos (forma A para furos passantes, forma B para furos passantes e furos cegos) para posicionar e prender peças de trabalho. O movimento de fixação ocorre manualmente da parte superior com uma chave sextavada. Eles podem ser retificados para o diâmetro desejado. O furo de alojamento da peça de trabalho apresenta a tolerância H7.

D mín. = o diâmetro menor admissível em que "D" possa ser retificado.

- utilizável em furos de Ø5 a Ø12,5 mm
- design compacto, pequeno espaço para montagem
- manuseio simples
- posição de montagem aleatória

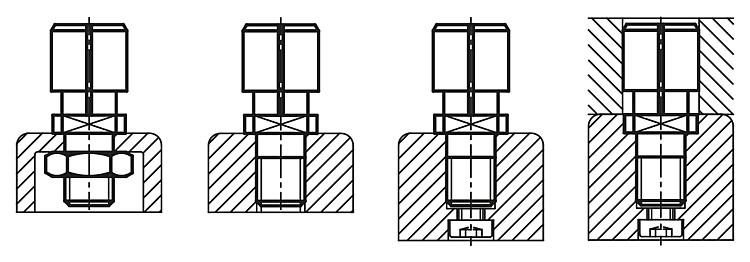

- possibilidade de diferentes variantes de instalação
- proteção da superfície da peça por pressão superficial
- ajuste individual adaptável ao diâmetro

Forma A: para furos passantes.
Forma B: para furos passantes ou furos cegos.Montagem:Se necessário, o diâmetro D pode ser adaptado ao diâmetro a ser fixado. Neste caso, abra o mandril aprox. 0,2 mm (curso de fixação) acima do diâmetro em estado de descanso. O mandril de fixação será retificado no diâmetro interno da peça de usinagem.
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1293_B Mandris de fixação, para furos pequenos, forma B

278 kB

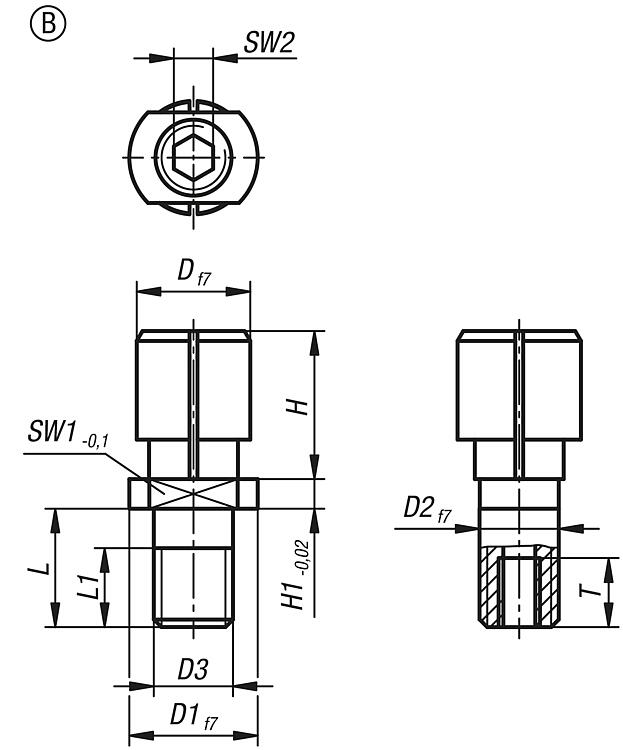

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	B	5 6 8 10 12	4 5 6 8 10	10 12 14	8 10	M8 M10	6,5 8 10 12 15	2,5 3	9,8 11,8	6 8	8 10	2 2,5 3 4	2 2,5 3 4	0,9 2,4 4,4 8,1	0,15 0,19 0,34 0,62 0,8				Reset
Código do artigo	Forma	D	D mín.	D1	D2	D3	H	H1	L	L1	SW1	SW2	T	Torque de aperto máx. Nm	Força de aperto máx. kN	CAD	Aces.	Preço	Encomendar
K1293.204050	B	5	4	10	8	M8	6,5	2,5	9,8	6	8	2	2	0,9	0,15			sob consulta
K1293.205060	B	6	5	12	8	M8	8	2,5	9,8	6	10	2	2	0,9	0,19			sob consulta
K1293.206080	B	8	6	12	8	M8	10	2,5	9,8	6	10	2,5	2,5	2,4	0,34			sob consulta
K1293.208100	B	10	8	12	8	M8	12	3	11,8	8	10	3	3	4,4	0,62			sob consulta
K1293.210120	B	12	10	14	10	M10	15	3	11,8	8	10	4	4	8,1	0,8			sob consulta
