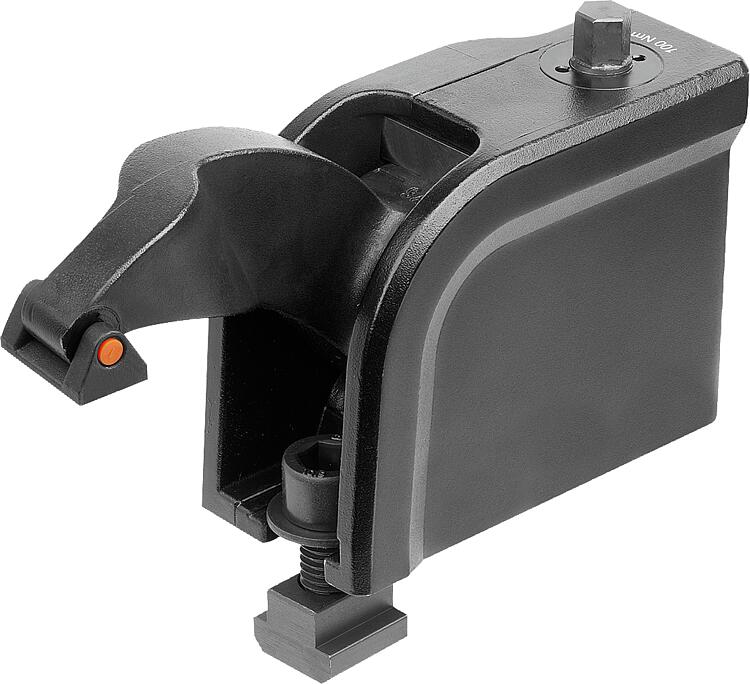

K2227Grampo de força compacto |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço temperado.Versão:temperado, zincado em preto.Indicação:La resistenza alla trazione della piastra di supporto deve essere di almeno 900 N/mm² se si utilizza senza dado per cave a T DIN508. Non pulire con aria compressa.Aplicação:Através do acionamento do parafuso de ajuste, o braço de fixação será ajustado continuamente na sua altura, fixando assim a peça de usinagem.Vantagens:- Aperto com regulagem contínua.
- Forças de aperto de 12 kN / 16 kN.
- Estrutura compacta.
- A escala de altura permite a rápida predefinição da altura de fixação.
- Sapata de pressão montada sem risco de perda.
- Resistente a sujeira e cavacos.
- O braço de fixação curvo garante uma fixação vertical e aperto seguro ao processo com um torque definido.
- O grampo de força compacto pode ser conectado à extensão K2228 sem parafusos através de um novo tipo de fecho rápido.Acessórios:Extensões com fecho rápido K2228.
Conjunto de sapatas de pressão K2229.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

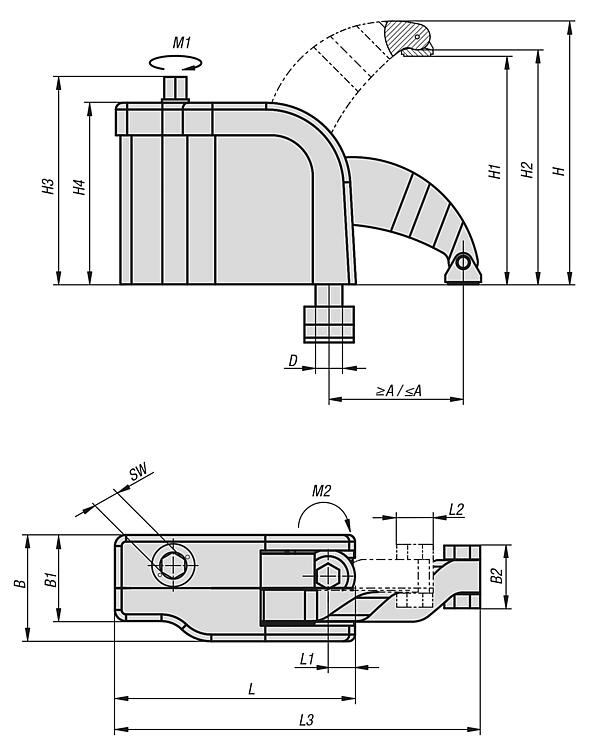

| Código do artigo | A
mín. | A
máx. | B | B1 | B2 | D | H | H1 | H2 | H3 | H4 | L
| L1 | L2 | L3 | Largura
de
ranhura | SW | Força
de aperto
kN | Torque de aperto
M1
Nm | Torque de aperto
M2
Nm | CAD | Aces. | Preço | Encomendar |
|---|
| K2227.1212 | 38,5 | 59,5 | 47,5 | 38,5 | 28 | M12 | 56,5-118 | 0-100 | 3,5-103,5 | 92,5 | 81 | 107 | 12 | 16 | 141,5-163 | 14 | 10 | 12 | 100 | 40 |  | | sob consulta | | | K2227.1612 | 22,8 | 40,2 | 47,5 | 38,5 | 28 | M12 | 52-107 | 0-90 | 3,5-93,5 | 92,5 | 81 | 107 | 12 | 16 | 126-143,5 | 14 | 10 | 16 | 100 | 40 | | | sob consulta | |
