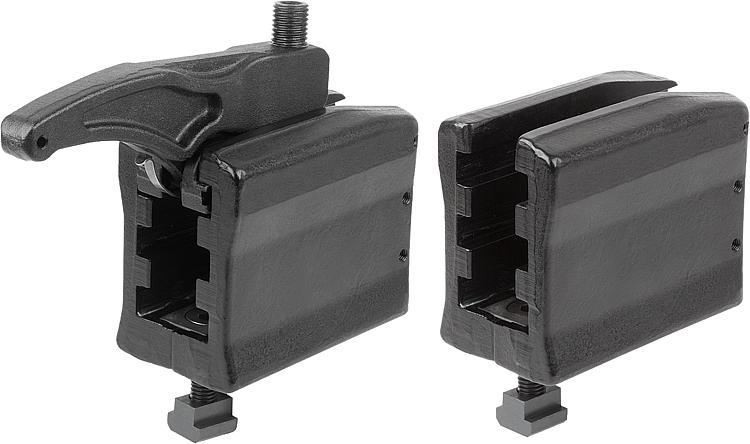

Grampos de força com 3 degraus

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Unidades de fixação
      - Grampos de força com 3 degraus

Descrição do artigo/Imagens dos produtos

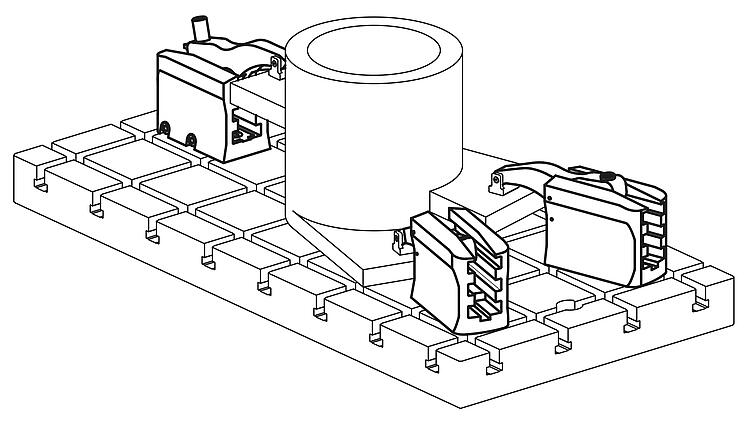

DescriçãoMaterial:Aço temperado.Versão:forjados, zincados em preto.Aplicação:Através do acionamento do parafuso de ajuste, o braço de fixação será ajustado continuamente na sua altura, fixando assim a peça de usinagem.Montagem:1. Posicione o elemento de suporte na bancada de trabalho e fixe-o com o torque de aperto determinado.
2. Coloque o braço de fixação na posição desejada.
3. Ao apertar o parafuso de ajuste, a peça de usinagem será fixada. Vantagens:- Forças de aperto muito altas (22-49 kN).
- Montagem fácil dos elementos.
- Fixação extremamente rápida e descomplicada.
- Regulável na altura e comprimento, sem escalonamento.
- Aplicável em ranhuras T de 14-28 mm, bem como em sistemas de fixação modular M12, M16, M20.
- Ponteira na variante lisa e recartilhada.Acessórios:Elemento de extensão K1206
Posicionadores K1215
FornecimentoForma A:
- Unidade de fixação
- Elemento de suporte com 3 degraus de regulagem
- Kit de fixação

Forma B:
- Elemento de suporte com 3 degraus de regulagem
- Kit de fixação

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1664 Grampos de força com 3 degraus

266 kB

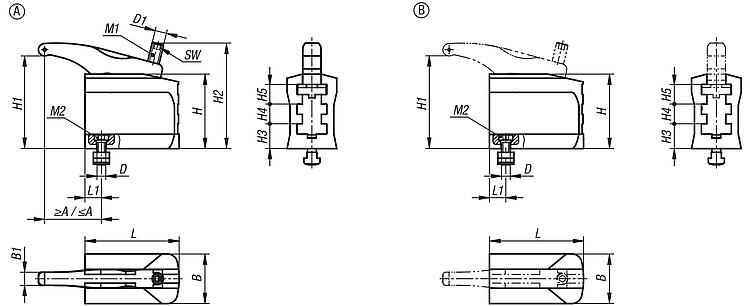

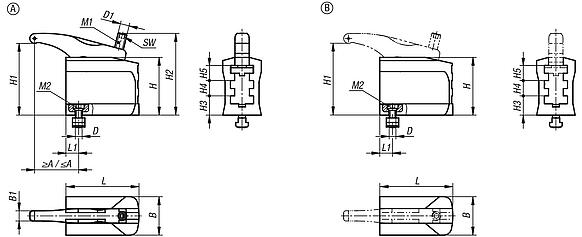

Desenhos (visão geral)

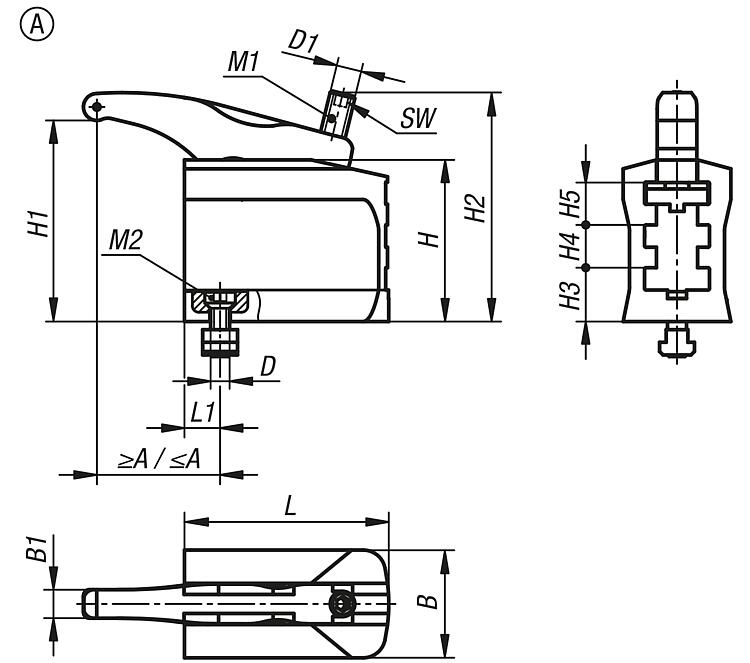

Grampos de força com 3 degraus, forma A, com braço de fixação

mais informações

Desenhos

Grampos de força com 3 degraus, forma A, com braço de fixação

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Forma	Tipo da forma	H1	A mín.	A máx.	B	B1	Largura de ranhura	D	D1	H	H2	H3	H4	H5	L	L1	SW	Força de aperto kN	Torque de aperto M1 Nm	Torque de aperto M2 Nm	Preço
K1664.2120651	versão curta	A	com braço de fixação	9-74	30	58	52	13	14	M12	M12	67	98	25	16	16	65	14,5	6	22	55	40	sob consulta
K1664.1121301	versão longa	A	com braço de fixação	13-129	37	106	68	18	14	M12	M16	101	146	34	27	27	130	22,5	8	30	100	70	sob consulta
K1664.1161501	versão longa	A	com braço de fixação	16-147	48	144	75	20	18	M16	M20	116	175	43	29	29	150	25	10	43	200	150	sob consulta
K1664.1201701	versão longa	A	com braço de fixação	16-169	68	172	85	25	22	M20	M24	140	207	52	34	34	170	29	12	49	220	200	sob consulta

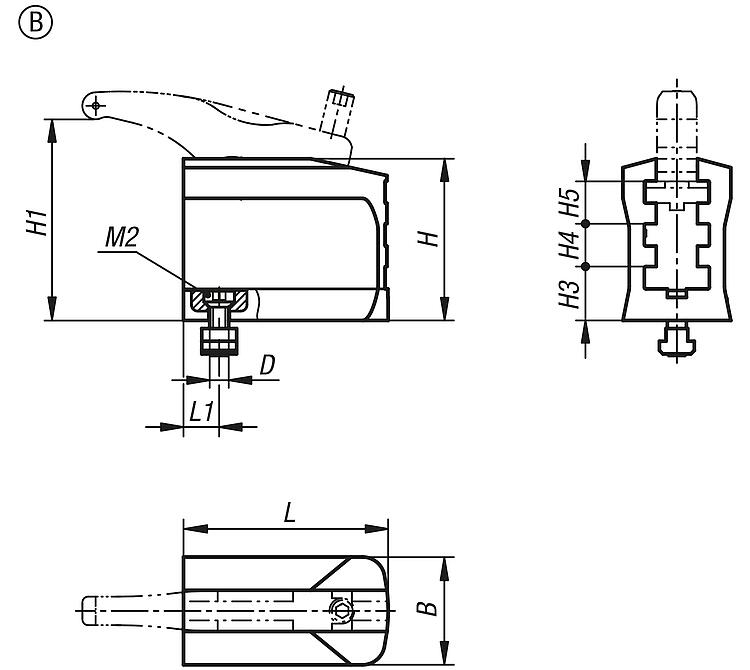

Grampos de força com 3 degraus, forma B, sem braço de fixação

mais informações

Desenhos

Grampos de força com 3 degraus, forma B, sem braço de fixação

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Forma	Tipo da forma	H1	B	Largura de ranhura	D	H	H3	H4	H5	L	L1	Força de aperto kN	Torque de aperto M2 Nm	Preço
K1664.2120650	versão curta	B	sem braço de fixação	9-74	52	14	M12	67	25	16	16	65	14,5	22	40	sob consulta
K1664.1121300	versão longa	B	sem braço de fixação	13-129	68	14	M12	101	34	27	27	130	22,5	30	70	sob consulta
K1664.1161500	versão longa	B	sem braço de fixação	16-147	75	18	M16	116	43	29	29	150	25	43	150	sob consulta
K1664.1201700	versão longa	B	sem braço de fixação	16-169	85	22	M20	140	52	34	34	170	29	49	200	sob consulta
