Abraçadeira articulada de alumínio com dentes externos

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para conexão de tubos, conectores de perfis
    - Abraçadeiras para conexão de tubos
      - Abraçadeira articulada de alumínio com dentes externos

Descrição do artigo/Imagens dos produtos

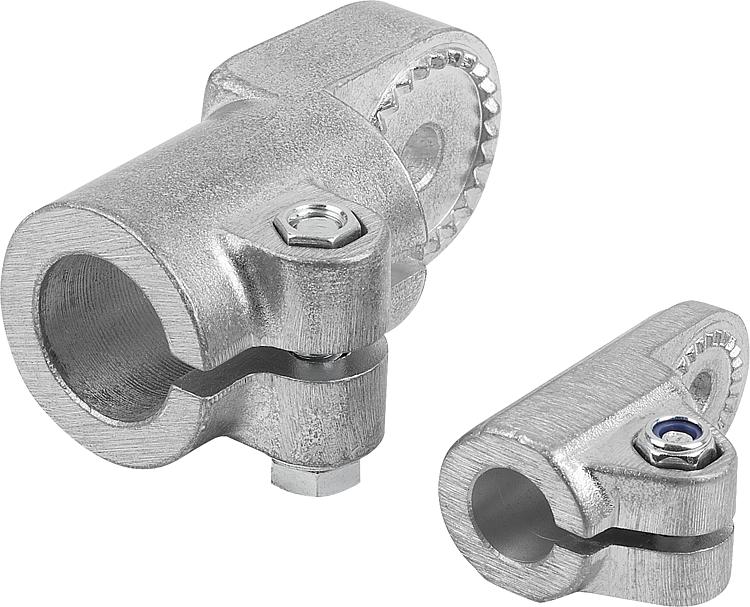

DescriçãoMaterial:Alumínio fundido.
Parafuso de fixação com porca, aço.Versão:com vibroacabamento.
Parafuso de fixação com porca, zincado.Indicação:Abraçadeiras articuladas com dentes externos podem ser unidas à versão com dentes internos (artigo K0484, K0486 ou K0487), formando um sistema de conexão articulável.

Torque máx. para o aperto dos parafusos de fixação:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Sob consulta:Alavanca para fixação.Acessórios:- Porca sextavada DIN 985
- Parafusos sextavados DIN 933
- Parafusos de cabeça cilíndrica com sextavado interno DIN 6912Indicação de desenho:

1) Engrenagem 15°

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0485 Abraçadeira articulada de alumínio com dentes externos

348 kB

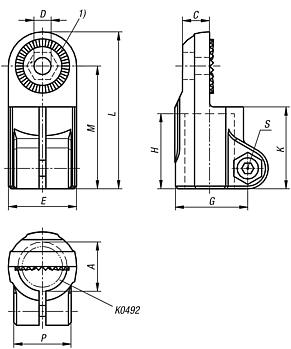

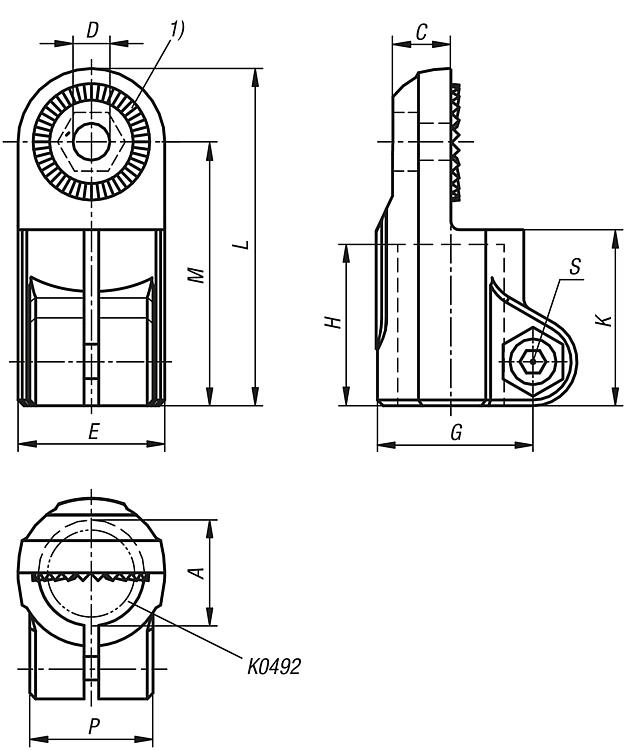

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

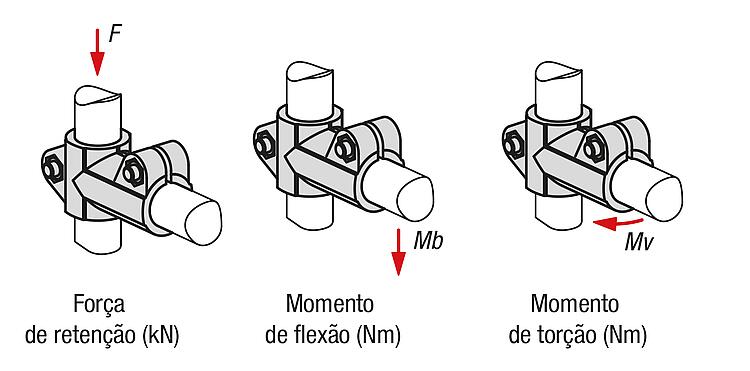

Código do artigo	A	C	D	E	G	H	K	L	M	P	S	F kN	Mb (Nm)	Mv (Nm)	Preço
K0485.512	12,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	sob consulta
K0485.514	14,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	sob consulta
K0485.516	16,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	sob consulta
K0485.518	18,1	10,5	7,5	26	29,4	25	30	57	44	21	M6	3,6	28	9	sob consulta
K0485.520	20	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	sob consulta
K0485.525	25,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	sob consulta
K0485.530	30,1	16	9	40	40	45	50	93	73	33	M8	4,9	91	94	sob consulta
K0485.540	40,2	22	11	56	56	60	68	128	100	48	M10	6	267	181	sob consulta
