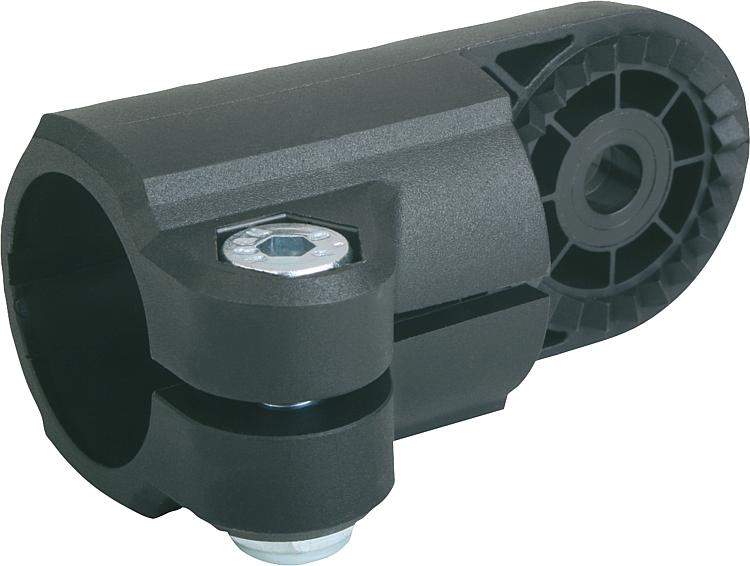

K0485Abraçadeiras articuladas em plástico, com dentes externos |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Termoplástico.
Parafuso de cabeça cilíndrica DIN 7984 e porca sextavada DIN 985 em aço.Indicação:Abraçadeiras articuladas com dentes externos podem ser unidas às versões com dentes internos (K0484, K0486 ou K0487), formando assim uma articulação.
O tamanho básico para tubos redondos é de Ø18 mm ou Ø30 mm. Na fixação de tubos menores ou na mudança de tubos redondos para quadrados, a adaptação pode ser feita através de buchas redutoras K0492.Montagem:O artigo K0485.18 pode ser montado com a união roscada M6-DIN985 (K1148) e a M6x18 DIN 6912 (K1160) com o artigo K0484.18.O artigo K0485.30 pode ser montado com a união roscada M8-DIN985 (K1148) e a M8x25 DIN 6912 (K1160) com o artigo K0484.30.Sob consulta:Alavanca para fixação em plástico.Acessórios:- Buchas redutoras K0492
- Tubos redondos e quadrados K0493Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

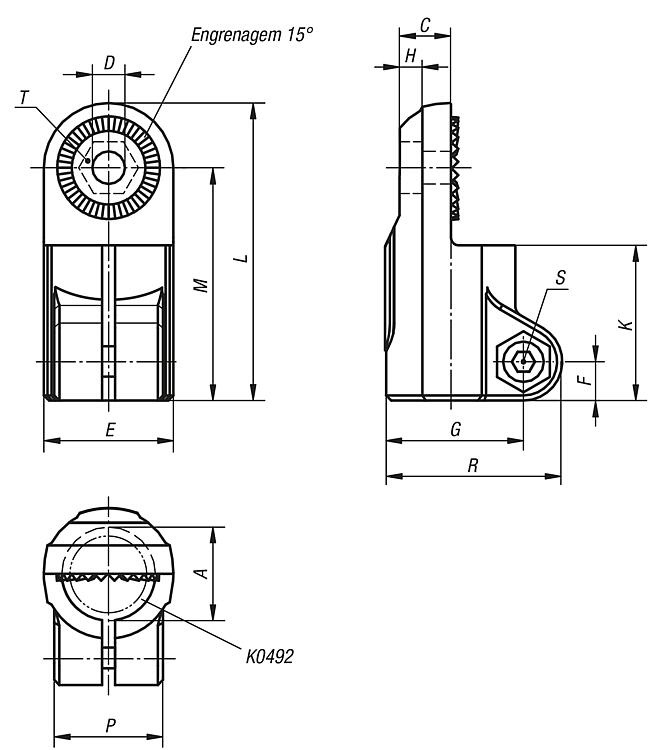

| Código do artigo | A
| C | D | E | F | G | H | K | L | M | P | R | S | T | CAD | Aces. | Preço | Encomendar |
|---|
| K0485.18 | 18 | 9,9 | 6,1 | 25 | 7,5 | 26,5 | 5,9 | 30 | 57,5 | 45 | 21 | 34 | M6x18 | M6-DIN 985 |  |  | sob consulta | | | K0485.30 | 30 | 16,5 | 8,1 | 40 | 11 | 41,5 | 6,5 | 45 | 88 | 68 | 28,5 | 52,5 | M8x25 | M8-DIN 985 | | | sob consulta | |
