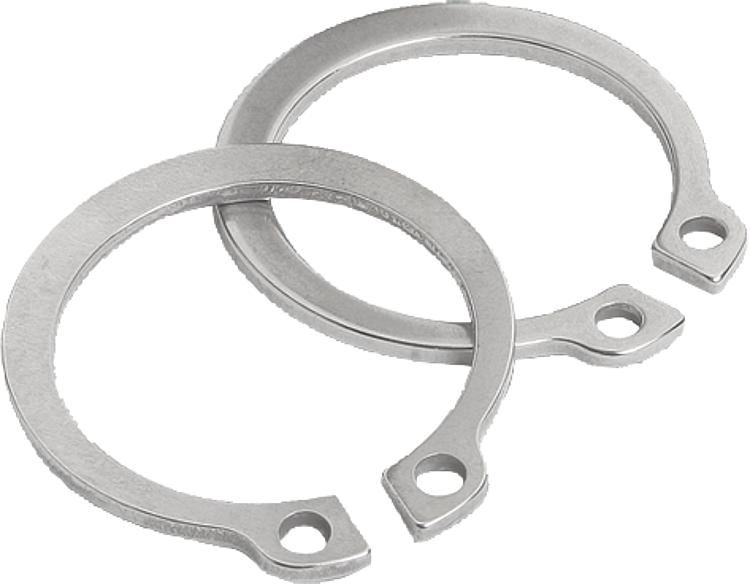

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço mola ou aço inoxidável 1.4122.Versão:Aço mola, fosfatado.

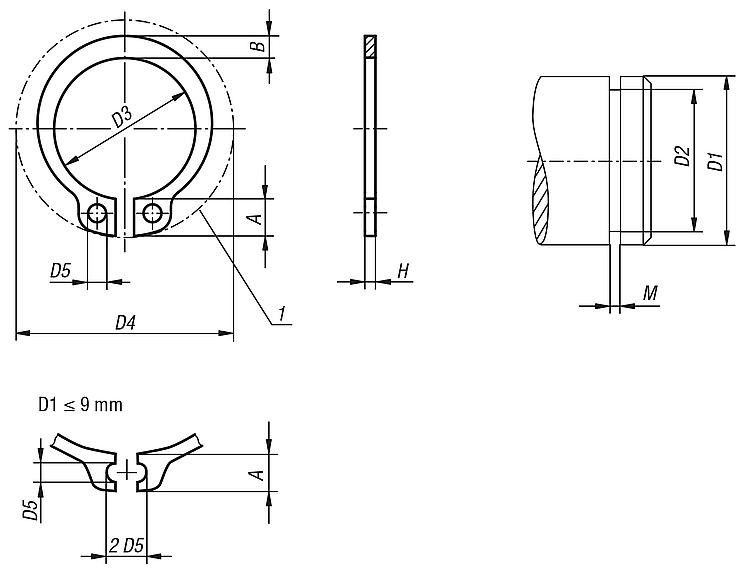

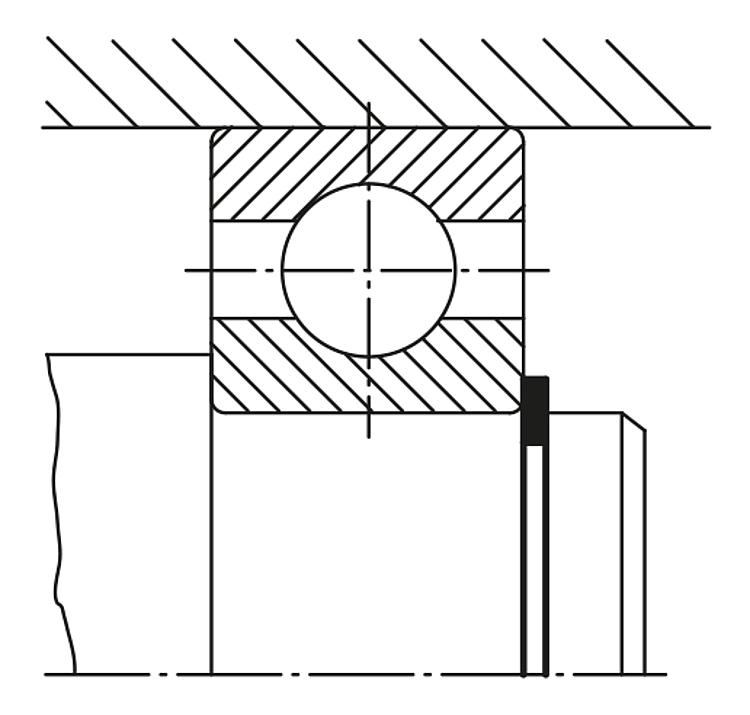

Aço inoxidável, superfície sem tratamento.Indicação:Os anéis de retenção DIN 471 são elementos de segurança de montagem axial, adequados para eixos com utilização universal. Eles podem transferir altas forças axiais entre os elementos de máquinas (por ex. rolamentos de roletes) e a ranhura em que o anel estiver montado. Indicação de desenho:

1) Espaço para montagem

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1938 Anéis de retenção para eixos DIN 471

194 kB

Visão geral dos elementos de fixação e vedação

716 kB

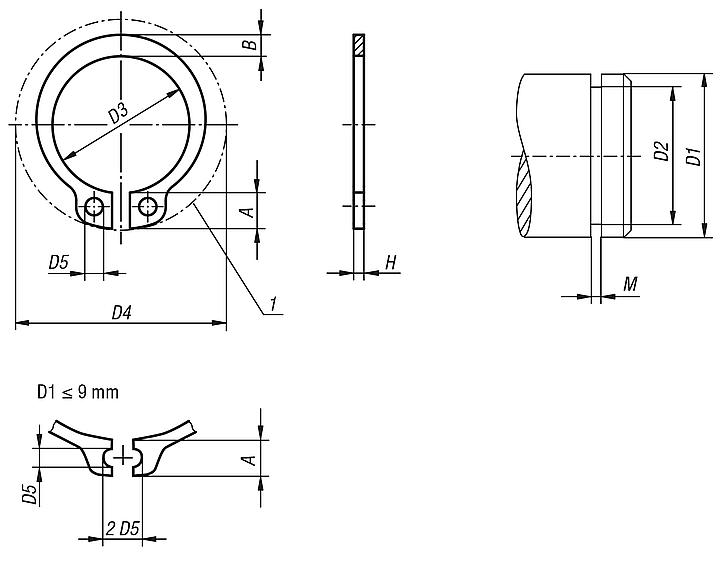

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	A	B	D1	D2	D3	D4	D5	H	M	Preço
K1938.030400	aço	1,9	0,8	3	2,8	2,7	7	1	0,4	0,5	sob consulta
K1938.040400	aço	2,2	0,9	4	3,8	3,7	8,6	1	0,4	0,5	sob consulta
K1938.050600	aço	2,5	1,1	5	4,8	4,7	10,3	1	0,6	0,7	sob consulta
K1938.060700	aço	2,7	1,3	6	5,7	5,6	11,7	1,2	0,7	0,8	sob consulta
K1938.070800	aço	3,1	1,4	7	6,7	6,5	13,5	1,2	0,8	0,9	sob consulta
K1938.080800	aço	3,2	1,5	8	7,6	7,4	14,7	1,2	0,8	0,9	sob consulta
K1938.091000	aço	3,3	1,7	9	8,6	8,4	16	1,2	1	1,1	sob consulta
K1938.101000	aço	3,3	1,8	10	9,6	9,3	17	1,5	1	1,1	sob consulta
K1938.121000	aço	3,3	1,8	12	11,5	11	19	1,7	1	1,1	sob consulta
K1938.141000	aço	3,5	2,1	14	13,4	12,9	21,4	1,7	1	1,1	sob consulta
K1938.151000	aço	3,6	2,2	15	14,3	13,8	22,6	1,7	1	1,1	sob consulta
K1938.161000	aço	3,7	2,2	16	15,2	14,7	23,8	1,7	1	1,1	sob consulta
K1938.171000	aço	3,8	2,3	17	16,2	15,7	25	1,7	1	1,1	sob consulta
K1938.181200	aço	3,9	2,4	18	17	16,5	26,2	2	1,2	1,3	sob consulta
K1938.191200	aço	3,9	2,5	19	18	17,5	27,2	2	1,2	1,3	sob consulta
K1938.201200	aço	4	2,6	20	19	18,5	28,4	2	1,2	1,3	sob consulta
K1938.221200	aço	4,2	2,8	22	21	20,5	30,8	2	1,2	1,3	sob consulta
K1938.241200	aço	4,4	3	24	22,9	22,2	33,2	2	1,2	1,3	sob consulta
K1938.251200	aço	4,4	3	25	23,9	23,2	34,2	2	1,2	1,3	sob consulta
K1938.261200	aço	4,5	3,1	26	24,9	24,2	35,5	2	1,2	1,3	sob consulta
K1938.281500	aço	4,7	3,2	28	26,6	25,9	37,9	2	1,5	1,6	sob consulta
K1938.301500	aço	5	3,5	30	28,6	27,9	40,5	2	1,5	1,6	sob consulta
K1938.321500	aço	5,2	3,6	32	30,3	29,6	43	2,5	1,5	1,6	sob consulta
K1938.351500	aço	5,6	3,9	35	33	32,2	46,8	2,5	1,5	1,6	sob consulta
K1938.381750	aço	5,8	4,2	38	36	35,2	50,2	2,5	1,75	1,85	sob consulta
K1938.401750	aço	6	4,4	40	37,5	36,5	52,6	2,5	1,75	1,85	sob consulta
K1938.451750	aço	6,7	4,7	45	42,5	41,5	59,1	2,5	1,75	1,85	sob consulta
K1938.471750	aço	6,8	4,9	47	44,5	43,5	-	2,5	1,75	1,85	sob consulta
K1938.502000	aço	6,9	5,1	50	47	45,8	64,5	2,5	2	2,15	sob consulta
K1938.552000	aço	7,2	5,4	55	52	50,8	70,2	2,5	2	2,15	sob consulta
K1938.602000	aço	7,4	5,8	60	57	55,8	75,6	2,5	2	2,15	sob consulta
K1938.752500	aço	8,4	7	75	72	70,5	92,7	3	2,5	2,65	sob consulta
K1938.040401	aço inoxidável	2,2	0,9	4	3,8	3,7	8,6	1	0,4	0,5	sob consulta
K1938.050601	aço inoxidável	2,5	1,1	5	4,8	4,7	10,3	1	0,6	0,7	sob consulta
K1938.060701	aço inoxidável	2,7	1,3	6	5,7	5,6	11,7	1,2	0,7	0,8	sob consulta
K1938.070801	aço inoxidável	3,1	1,4	7	6,7	6,5	13,5	1,2	0,8	0,9	sob consulta
K1938.080801	aço inoxidável	3,2	1,5	8	7,6	7,4	14,7	1,2	0,8	0,9	sob consulta
K1938.091001	aço inoxidável	3,3	1,7	9	8,6	8,4	16	1,2	1	1,1	sob consulta
K1938.101001	aço inoxidável	3,3	1,8	10	9,6	9,3	17	1,5	1	1,1	sob consulta
K1938.121001	aço inoxidável	3,3	1,8	12	11,5	11	19	1,7	1	1,1	sob consulta
K1938.141001	aço inoxidável	3,5	2,1	14	13,4	12,9	21,4	1,7	1	1,1	sob consulta
K1938.151001	aço inoxidável	3,6	2,2	15	14,3	13,8	22,6	1,7	1	1,1	sob consulta
K1938.161001	aço inoxidável	3,7	2,2	16	15,2	14,7	23,8	1,7	1	1,1	sob consulta
K1938.171001	aço inoxidável	3,8	2,3	17	16,2	15,7	25	1,7	1	1,1	sob consulta
K1938.181201	aço inoxidável	3,9	2,4	18	17	16,5	26,2	2	1,2	1,3	sob consulta
K1938.191201	aço inoxidável	3,9	2,5	19	18	17,5	27,2	2	1,2	1,3	sob consulta
K1938.201201	aço inoxidável	4	2,6	20	19	18,5	28,4	2	1,2	1,3	sob consulta
K1938.221201	aço inoxidável	4,2	2,8	22	21	20,5	30,8	2	1,2	1,3	sob consulta
K1938.241201	aço inoxidável	4,4	3	24	22,9	22,2	33,2	2	1,2	1,3	sob consulta
K1938.251201	aço inoxidável	4,4	3	25	23,9	23,2	34,2	2	1,2	1,3	sob consulta
K1938.261201	aço inoxidável	4,5	3,1	26	24,9	24,2	35,5	2	1,2	1,3	sob consulta
K1938.281501	aço inoxidável	4,7	3,2	28	26,6	25,9	37,9	2	1,5	1,6	sob consulta
K1938.301501	aço inoxidável	5	3,5	30	28,6	27,9	40,5	2	1,5	1,6	sob consulta
K1938.321501	aço inoxidável	5,2	3,6	32	30,3	29,6	43	2,5	1,5	1,6	sob consulta
K1938.351501	aço inoxidável	5,6	3,9	35	33	32,2	46,8	2,5	1,5	1,6	sob consulta
K1938.381751	aço inoxidável	5,8	4,2	38	36	35,2	50,2	2,5	1,75	1,85	sob consulta
K1938.401751	aço inoxidável	6	4,4	40	37,5	36,5	52,6	2,5	1,75	1,85	sob consulta
K1938.451751	aço inoxidável	6,7	4,7	45	42,5	41,5	59,1	2,5	1,75	1,85	sob consulta
K1938.502001	aço inoxidável	6,9	5,1	50	47	45,8	64,5	2,5	2	2,15	sob consulta
K1938.552001	aço inoxidável	7,2	5,4	55	52	50,8	70,2	2,5	2	2,15	sob consulta
K1938.602001	aço inoxidável	7,4	5,8	60	57	55,8	75,6	2,5	2	2,15	sob consulta
K1938.752501	aço inoxidável	8,4	7	75	72	70,5	92,7	3	2,5	2,65	sob consulta
