Chapa de segurança de aço ou aço inoxidável DIN 5406

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Chapa de segurança de aço ou aço inoxidável DIN 5406

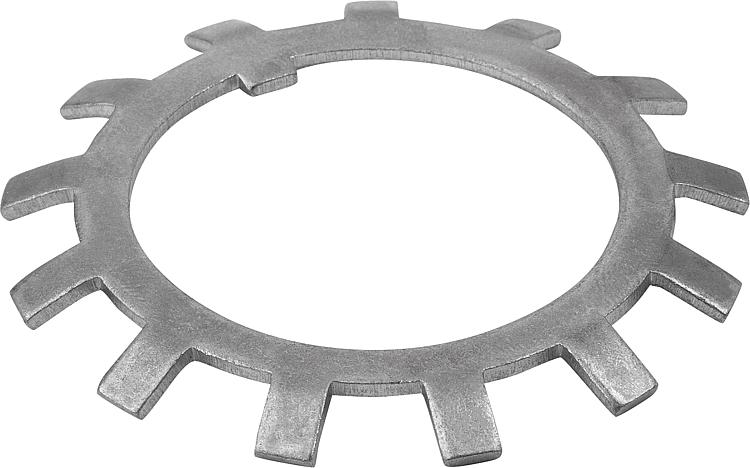

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.
Aço inoxidável A2.Versão:Aço inoxidável com superfície sem tratamento.
Aço com superfície sem proteção anticorrosiva.
Aço zincado.Indicação:Chapas de segurança DIN 5406 servem para o bloqueio de porcas ranhuradas DIN 981. Para aplicar as chapas de proteção, é necessário que haja uma ranhura de engate na rosca do pino.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2063 Chapa de segurança de aço ou aço inoxidável DIN 5406

193 kB

Visão geral dos elementos de fixação e vedação

716 kB

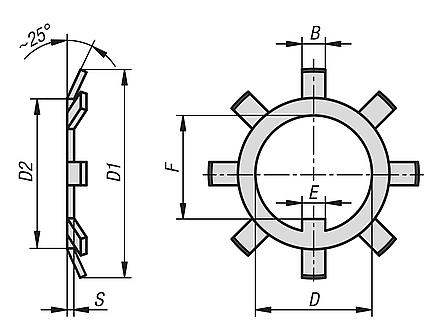

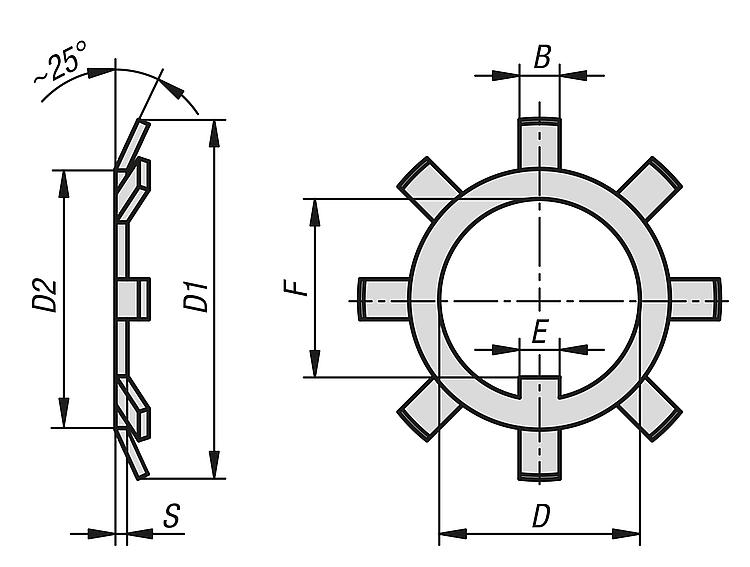

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	B	D	D1	D2	E	F	S	Adequado para	Preço
K2063.0010	aço	superfície sem tratamento	3	10	21	13,5	3	8,5	1	K2060.0010	sob consulta
K2063.0012	aço	superfície sem tratamento	3	12	25	17	3	10,5	1	K2060.0012	sob consulta
K2063.0015	aço	superfície sem tratamento	4	15	28	21	4	13,5	1	K2060.0015	sob consulta
K2063.0017	aço	superfície sem tratamento	4	17	32	24	4	15,5	1	K2060.0017	sob consulta
K2063.0020	aço	superfície sem tratamento	4	20	36	26	4	18,5	1	K2060.0020	sob consulta
K2063.0025	aço	superfície sem tratamento	5	25	42	32	5	23	1,25	K2060.0025	sob consulta
K2063.0030	aço	superfície sem tratamento	5	30	49	38	5	27,5	1,25	K2060.0030	sob consulta
K2063.0035	aço	superfície sem tratamento	5	35	57	44	6	32,5	1,25	K2060.0035	sob consulta
K2063.0040	aço	superfície sem tratamento	6	40	62	50	6	37,5	1,25	K2060.0040	sob consulta
K2063.0045	aço	superfície sem tratamento	6	45	69	56	6	42,5	1,25	K2060.0045	sob consulta
K2063.0050	aço	superfície sem tratamento	6	50	74	61	6	47,5	1,25	K2060.0050	sob consulta
K2063.0055	aço	superfície sem tratamento	7	55	81	67	8	52,5	1,5	K2060.0055	sob consulta
K2063.0060	aço	superfície sem tratamento	7	60	86	73	8	57,5	1,5	K2060.0060	sob consulta
K2063.0065	aço	superfície sem tratamento	7	65	92	79	8	62,5	1,5	K2060.0065	sob consulta
K2063.0070	aço	superfície sem tratamento	8	70	98	85	8	66,5	1,5	K2060.0070	sob consulta
K2063.0075	aço	superfície sem tratamento	8	75	104	90	8	71,5	1,5	K2060.0075	sob consulta
K2063.0080	aço	superfície sem tratamento	8	80	112	95	10	76,5	1,8	K2060.0080	sob consulta
K2063.0085	aço	superfície sem tratamento	8	85	119	102	10	81,8	1,8	K2060.0085	sob consulta
K2063.0090	aço	superfície sem tratamento	10	90	126	108	10	86,5	1,8	K2060.0090	sob consulta
K2063.0095	aço	superfície sem tratamento	10	95	133	113	10	91,5	1,8	K2060.0095	sob consulta
K2063.0100	aço	superfície sem tratamento	10	100	142	120	12	96,5	1,8	K2060.0100	sob consulta
K2063.1010	aço	zincada	3	10	21	13,5	3	8,5	1	K2060.010	sob consulta
K2063.1012	aço	zincada	3	12	25	17	3	10,5	1	K2060.012	sob consulta
K2063.1015	aço	zincada	4	15	28	21	4	13,5	1	K2060.015	sob consulta
K2063.1017	aço	zincada	4	17	32	24	4	15,5	1	K2060.017	sob consulta
K2063.1020	aço	zincada	4	20	36	26	4	18,5	1	K2060.020	sob consulta
K2063.1025	aço	zincada	5	25	42	32	5	23	1,25	K2060.025	sob consulta
K2063.1030	aço	zincada	5	30	49	38	5	27,5	1,25	K2060.030	sob consulta
K2063.1035	aço	zincada	5	35	57	44	6	32,5	1,25	K2060.035	sob consulta
K2063.1040	aço	zincada	6	40	62	50	6	37,5	1,25	K2060.040	sob consulta
K2063.1045	aço	zincada	6	45	69	56	6	42,5	1,25	K2060.045	sob consulta
K2063.1050	aço	zincada	6	50	74	61	6	47,5	1,25	K2060.050	sob consulta
K2063.1055	aço	zincada	7	55	81	67	8	52,5	1,5	K2060.055	sob consulta
K2063.1060	aço	zincada	7	60	86	73	8	57,5	1,5	K2060.060	sob consulta
K2063.1065	aço	zincada	7	65	92	79	8	62,5	1,5	K2060.065	sob consulta
K2063.1070	aço	zincada	8	70	98	85	8	66,5	1,5	K2060.070	sob consulta
K2063.1075	aço	zincada	8	75	104	90	8	71,5	1,5	K2060.075	sob consulta
K2063.1080	aço	zincada	8	80	112	95	10	76,5	1,8	K2060.080	sob consulta
K2063.1085	aço	zincada	8	85	119	102	10	81,8	1,8	K2060.085	sob consulta
K2063.1090	aço	zincada	10	90	126	108	10	86,5	1,8	K2060.090	sob consulta
K2063.1095	aço	zincada	10	95	133	113	10	91,5	1,8	K2060.095	sob consulta
K2063.1100	aço	zincada	10	100	142	120	12	96,5	1,8	K2060.100	sob consulta
K2063.2010	aço inoxidável A2	superfície sem tratamento	3	10	21	13,5	3	8,5	1	K2060.1010	sob consulta
K2063.2012	aço inoxidável A2	superfície sem tratamento	3	12	25	17	3	10,5	1	K2060.1012	sob consulta
K2063.2015	aço inoxidável A2	superfície sem tratamento	4	15	28	21	4	13,5	1	K2060.1015	sob consulta
K2063.2017	aço inoxidável A2	superfície sem tratamento	4	17	32	24	4	15,5	1	K2060.1017	sob consulta
K2063.2020	aço inoxidável A2	superfície sem tratamento	4	20	36	26	4	18,5	1	K2060.1020	sob consulta
K2063.2025	aço inoxidável A2	superfície sem tratamento	5	25	42	32	5	23	1,25	K2060.1025	sob consulta
K2063.2030	aço inoxidável A2	superfície sem tratamento	5	30	49	38	5	27,5	1,25	K2060.1030	sob consulta
K2063.2035	aço inoxidável A2	superfície sem tratamento	6	35	57	44	5	32,5	1,25	K2060.1035	sob consulta
K2063.2040	aço inoxidável A2	superfície sem tratamento	6	40	62	50	6	37,5	1,25	K2060.1040	sob consulta
K2063.2045	aço inoxidável A2	superfície sem tratamento	6	45	69	56	6	42,5	1,25	K2060.1045	sob consulta
K2063.2050	aço inoxidável A2	superfície sem tratamento	6	50	74	61	6	47,5	1,25	K2060.1050	sob consulta
K2063.2055	aço inoxidável A2	superfície sem tratamento	7	55	81	67	8	52,5	1,5	K2060.1055	sob consulta
K2063.2060	aço inoxidável A2	superfície sem tratamento	7	60	86	73	8	57,5	1,5	K2060.1060	sob consulta
K2063.2065	aço inoxidável A2	superfície sem tratamento	7	65	92	79	8	62,5	1,5	K2060.1065	sob consulta
K2063.2070	aço inoxidável A2	superfície sem tratamento	8	70	98	85	8	66,5	1,5	K2060.1070	sob consulta
K2063.2075	aço inoxidável A2	superfície sem tratamento	8	75	104	90	8	71,5	1,5	K2060.1075	sob consulta
K2063.2080	aço inoxidável A2	superfície sem tratamento	8	80	112	95	10	76,5	1,8	K2060.1080	sob consulta
K2063.2085	aço inoxidável A2	superfície sem tratamento	8	85	119	102	10	81,8	1,8	K2060.1085	sob consulta
K2063.2090	aço inoxidável A2	superfície sem tratamento	10	90	126	108	10	86,5	1,8	K2060.1090	sob consulta
K2063.2095	aço inoxidável A2	superfície sem tratamento	10	95	133	113	10	91,5	1,8	K2060.1095	sob consulta
K2063.2100	aço inoxidável A2	superfície sem tratamento	10	100	142	120	12	96,5	1,8	K2060.1100	sob consulta
