Arruelas para parafusos com buchas de fixação pesadas DIN 7349

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos para máquinas, elementos para dispositivos
    - Parafusos, porcas e arruelas
      - Arruelas para parafusos com buchas de fixação pesadas DIN 7349

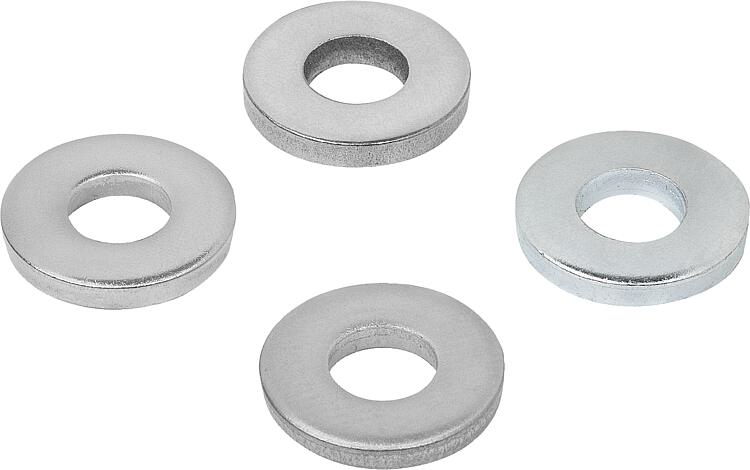

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço, aço inoxidável A2 ou aço inoxidável A4.Versão:Aço galvanizado ou com superfície sem tratamento.
Aço inoxidável A2 com superfície sem tratamento.
Aço inoxidável A4 com superfície sem tratamento.Indicação:As arruelas para parafusos com buchas de fixação pesadas são arruelas de acordo com as normas DIN. Adequado para parafusos processados com buchas de fixação pesadas, pois são especialmente grossos.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1968 Arruelas para parafusos com buchas de fixação pesadas DIN 7349

149 kB

Visão geral dos elementos de fixação e vedação

716 kB

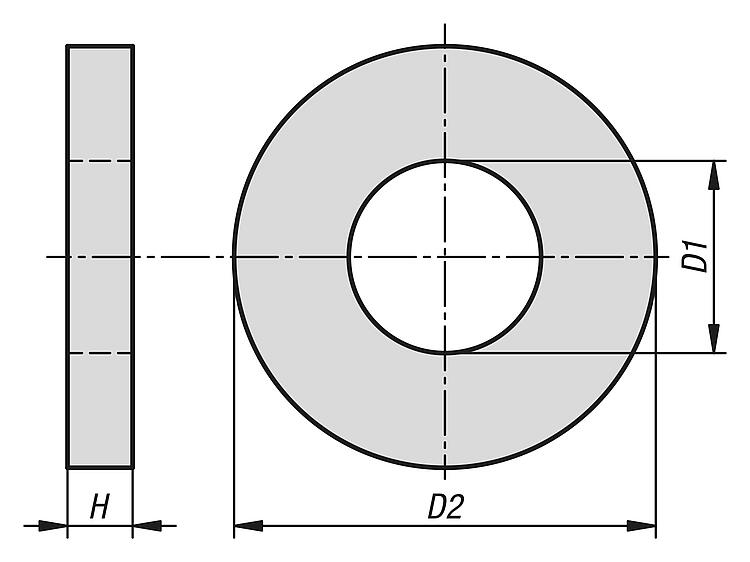

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	D1	D2	H	para parafusos	Preço
K1968.030	aço	superfície sem tratamento	3,2	9	1	M3	sob consulta
K1968.040	aço	superfície sem tratamento	4,3	12	1,6	M4	sob consulta
K1968.050	aço	superfície sem tratamento	5,3	15	2	M5	sob consulta
K1968.060	aço	superfície sem tratamento	6,4	17	3	M6	sob consulta
K1968.080	aço	superfície sem tratamento	8,4	21	4	M8	sob consulta
K1968.100	aço	superfície sem tratamento	10,5	25	4	M10	sob consulta
K1968.120	aço	superfície sem tratamento	13	30	6	M12	sob consulta
K1968.140	aço	superfície sem tratamento	15	36	6	M14	sob consulta
K1968.160	aço	superfície sem tratamento	17	40	6	M16	sob consulta
K1968.180	aço	superfície sem tratamento	19	44	8	M18	sob consulta
K1968.200	aço	superfície sem tratamento	21	44	8	M20	sob consulta
K1968.220	aço	superfície sem tratamento	23	50	8	M22	sob consulta
K1968.240	aço	superfície sem tratamento	25	50	10	M24	sob consulta
K1968.270	aço	superfície sem tratamento	28	60	10	M27	sob consulta
K1968.300	aço	superfície sem tratamento	31	68	10	M30	sob consulta
K1968.031	aço	galvanizada com zinco	3,2	9	1	M3	sob consulta
K1968.041	aço	galvanizada com zinco	4,3	12	1,6	M4	sob consulta
K1968.051	aço	galvanizada com zinco	5,3	15	2	M5	sob consulta
K1968.061	aço	galvanizada com zinco	6,4	17	3	M6	sob consulta
K1968.081	aço	galvanizada com zinco	8,4	21	4	M8	sob consulta
K1968.101	aço	galvanizada com zinco	10,5	25	4	M10	sob consulta
K1968.121	aço	galvanizada com zinco	13	30	6	M12	sob consulta
K1968.141	aço	galvanizada com zinco	15	36	6	M14	sob consulta
K1968.161	aço	galvanizada com zinco	17	40	6	M16	sob consulta
K1968.181	aço	galvanizada com zinco	19	44	8	M18	sob consulta
K1968.201	aço	galvanizada com zinco	21	44	8	M20	sob consulta
K1968.221	aço	galvanizada com zinco	23	50	8	M22	sob consulta
K1968.241	aço	galvanizada com zinco	25	50	10	M24	sob consulta
K1968.271	aço	galvanizada com zinco	28	60	10	M27	sob consulta
K1968.301	aço	galvanizada com zinco	31	68	10	M30	sob consulta
K1968.1030	aço inoxidável A2	superfície sem tratamento	3,2	9	1	M3	sob consulta
K1968.1040	aço inoxidável A2	superfície sem tratamento	4,3	12	1,6	M4	sob consulta
K1968.1050	aço inoxidável A2	superfície sem tratamento	5,3	15	2	M5	sob consulta
K1968.1060	aço inoxidável A2	superfície sem tratamento	6,4	17	3	M6	sob consulta
K1968.1080	aço inoxidável A2	superfície sem tratamento	8,4	21	4	M8	sob consulta
K1968.1100	aço inoxidável A2	superfície sem tratamento	10,5	25	4	M10	sob consulta
K1968.1120	aço inoxidável A2	superfície sem tratamento	13	30	6	M12	sob consulta
K1968.1140	aço inoxidável A2	superfície sem tratamento	15	36	6	M14	sob consulta
K1968.1160	aço inoxidável A2	superfície sem tratamento	17	40	6	M16	sob consulta
K1968.1180	aço inoxidável A2	superfície sem tratamento	19	44	8	M18	sob consulta
K1968.1200	aço inoxidável A2	superfície sem tratamento	21	44	8	M20	sob consulta
K1968.1220	aço inoxidável A2	superfície sem tratamento	23	50	8	M22	sob consulta
K1968.1240	aço inoxidável A2	superfície sem tratamento	25	50	10	M24	sob consulta
K1968.6080	aço inoxidável A4	superfície sem tratamento	8,4	21	4	M8	sob consulta
K1968.6100	aço inoxidável A4	superfície sem tratamento	10,5	25	4	M10	sob consulta
K1968.6120	aço inoxidável A4	superfície sem tratamento	13	30	6	M12	sob consulta
K1968.6160	aço inoxidável A4	superfície sem tratamento	17	40	6	M16	sob consulta
K1968.6200	aço inoxidável A4	superfície sem tratamento	21	44	8	M20	sob consulta
K1968.6240	aço inoxidável A4	superfície sem tratamento	25	50	10	M24	sob consulta
