Descrição do artigo/Imagens dos produtos

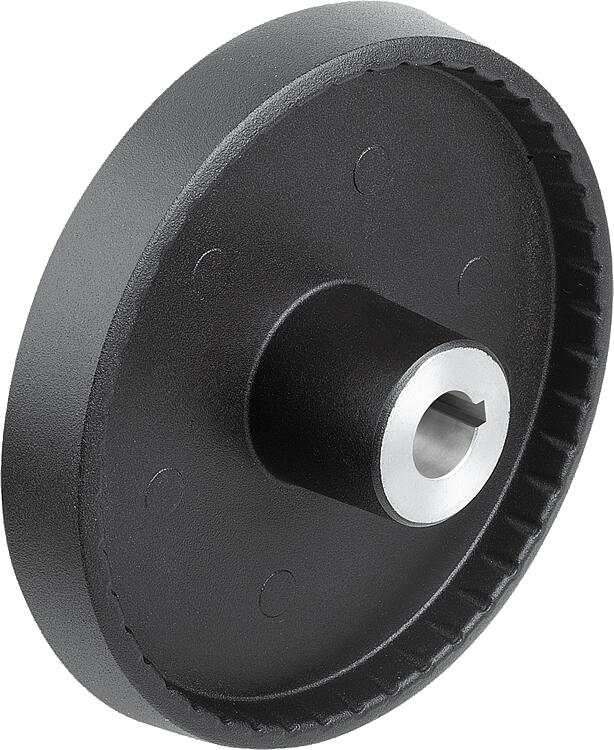

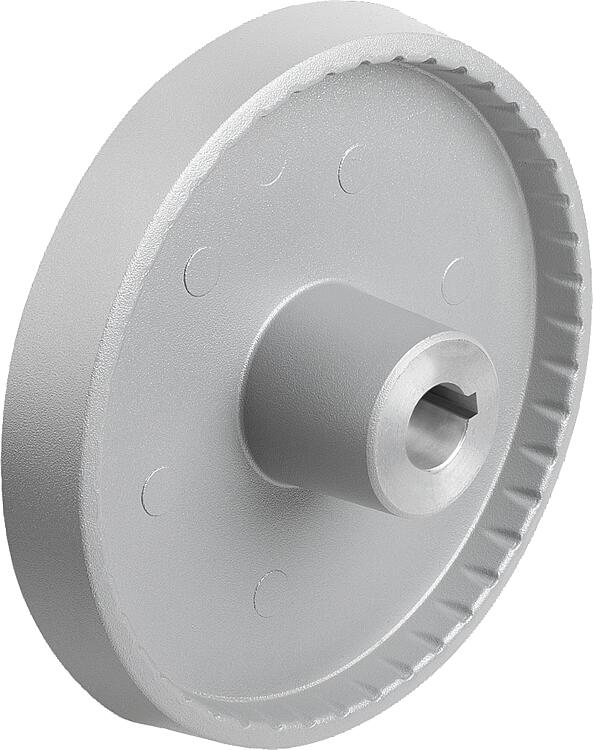

DescriçãoMaterial:Volante em alumínio.
Capas de cubos termoplásticas, preto.
Pino roscado ISO 4027 em aço com classe de resistência 45 H, preto.Versão:Preto ou prateado revestido a pó.Indicação:Concentricidade e excentricidade axial da coroa da polia dentada ≤ 0,4 mm.Montagem:A tampa de cobertura do cubo é fornecida desmontada.
Os volantes podem ser fixados axialmente no eixo através da união por chaveta, utilizando-se um pino transversal ou por meio de um parafuso de cabeça cilíndrica DIN 6912 e uma arruela de calço K0173.
Nas versões com furo transversal, a fixação é efetuada por meio de parafuso sem cabeça ISO 4027 já parafusado.Acessórios:K0173 Arruelas de calço.
K1160 Parafusos de cabeça cilíndrica com sextavado interno, cabeça baixa DIN 6912.FornecimentoVolante em alumínio.
Capa do cubo.
Pino roscado ISO 4027 (versões com furo transversal).Indicação de desenho:

1) Posição do furo transversal deslocada 90° em relação ao rasgo de chaveta

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1520_C Volantes fechados em alumínio sem cabo, forma C, com furo de ajuste e rasgo de chaveta

1 MB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Forma	Tipo da forma	D1	D2	D3	L1	L3	H	B3	T	Preço
K1520.08010103	preto	C	furo de ajuste com ranhura	80	10	26	16	29	16,6	3	11,4	sob consulta
K1520.08012104	preto	C	furo de ajuste com ranhura	80	12	26	16	29	16,6	4	13,8	sob consulta
K1520.10010103	preto	C	furo de ajuste com ranhura	100	10	28	17	33	17,5	3	11,4	sob consulta
K1520.10012104	preto	C	furo de ajuste com ranhura	100	12	28	17	33	17,5	4	13,8	sob consulta
K1520.12512104	preto	C	furo de ajuste com ranhura	125	12	31	18	36	18,3	4	13,8	sob consulta
K1520.12514105	preto	C	furo de ajuste com ranhura	125	14	31	18	36	18,3	5	16,3	sob consulta
K1520.08010203	prata	C	furo de ajuste com ranhura	80	10	26	16	29	16,6	3	11,4	sob consulta
K1520.08012204	prata	C	furo de ajuste com ranhura	80	12	26	16	29	16,6	4	13,8	sob consulta
K1520.10010203	prata	C	furo de ajuste com ranhura	100	10	28	17	33	17,5	3	11,4	sob consulta
K1520.10012204	prata	C	furo de ajuste com ranhura	100	12	28	17	33	17,5	4	13,8	sob consulta
K1520.12512204	prata	C	furo de ajuste com ranhura	125	12	31	18	36	18,3	4	13,8	sob consulta
K1520.12514205	prata	C	furo de ajuste com ranhura	125	14	31	18	36	18,3	5	16,3	sob consulta
