Buchas de alojamento forma A (comprimida na parte traseira)

voltar

Produtos
- Tecnologia de fixação
  - Tecnologia de fixação ponto zero
    - Sistema de posicionamento e fixação
      - Buchas de alojamento forma A (comprimida na parte traseira)

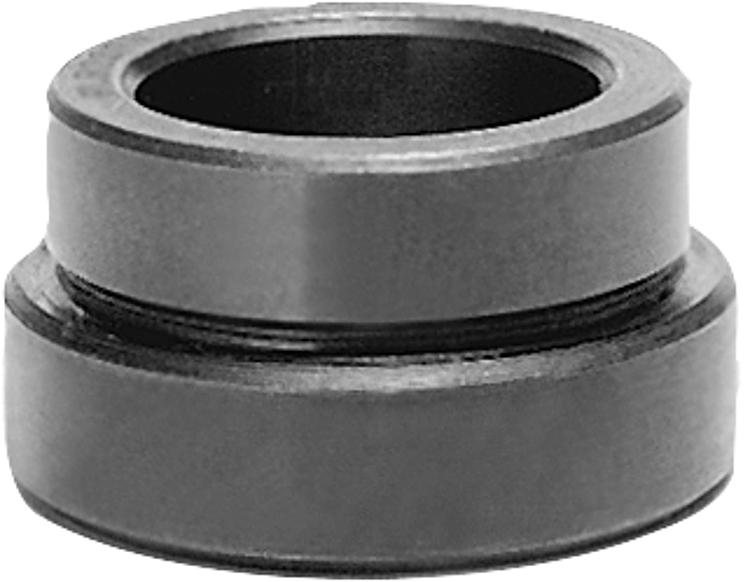

Descrição do artigo/Imagens dos produtos

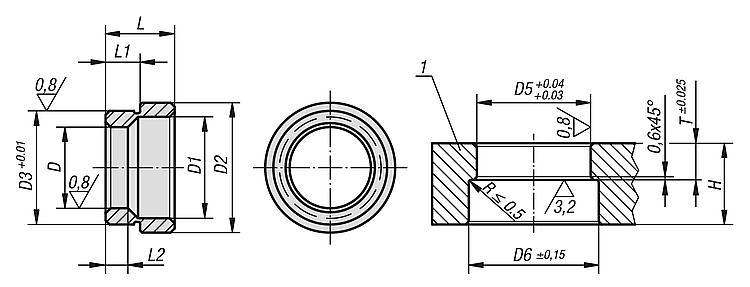

DescriçãoMaterial:Aço temperado.Versão:peça temperada e brunida.Indicação de desenho:

1) Placa de base

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0937 Buchas de alojamento forma A (comprimida na parte traseira)

158 kB

Sistema mecânico de posicionamento e fixação

380 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	D3	L	L1	L2	D5	D6	T	Espessura mín. da placa base H	Preço
K0937.13	13	17,3	25	20,03	12,1	6,6	5,58	20	26	6,92	20	sob consulta
K0937.16	16	20,7	28,6	22,03	12,1	6,9	6,6	22	29	7,24	20	sob consulta
K0937.20	20	24,8	32,2	28,03	17,1	8,42	8,13	28	33	8,74	25	sob consulta
K0937.25	25	30,4	40,2	35,03	21	10,22	10,16	35	41	10,54	25	sob consulta
K0937.30	30	36,2	48,2	42,03	21,8	10,63	11,18	42	49	10,95	30	sob consulta
K0937.35	35	41,3	54,2	48,03	25,1	12,18	14,78	48	55	12,5	32	sob consulta
K0937.50	50	58,4	75,2	67,03	31,1	15,43	18,67	67	76	15,75	45	sob consulta
