Cilindro posicionador pneumático
K1219

Cilindro posicionador pneumático

voltar

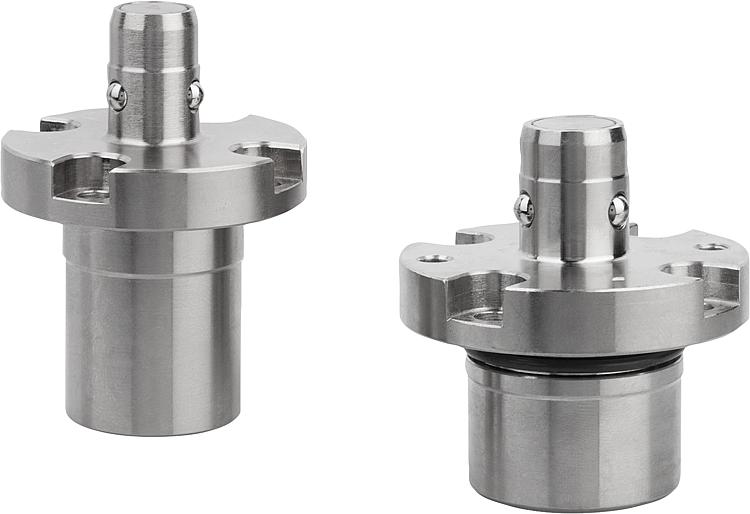

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.Versão:niquelado.Indicação:As 3 esferas de fixação são liberadas por meio de acionamento com ar.
As 3 esferas de fixação se deslocam para dentro e o dispositivo pode ser trocado. Quando o ar é removido, as 3 esferas de fixação se movem para fora e o dispositivo é tensionado.
Esse sistema fácil de usar reduz significativamente o tempo de troca.

A repetibilidade corresponde a ± 0,01 mm.
Acessórios:K1220 Buchas de montagem para cilindros de posicionamento pneumático.Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados K1219 Cilindro posicionador pneumático 239 kB
 Sistema de posicionamento e de fixação pneumático 407 kB

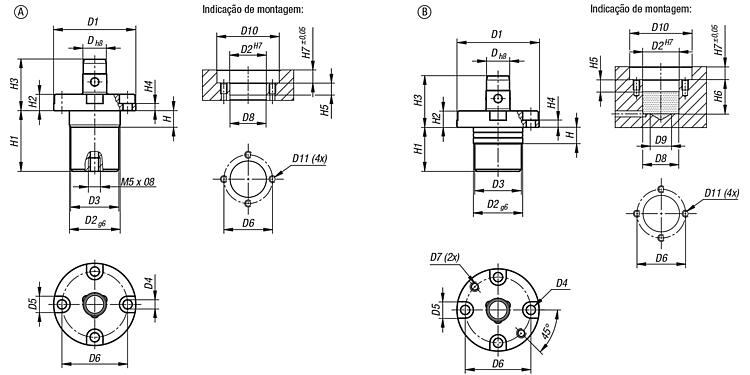

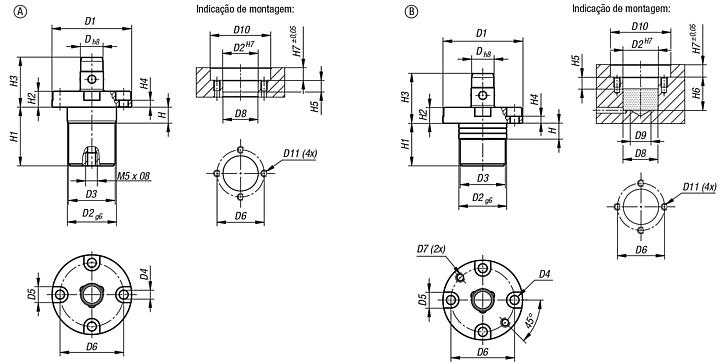

Desenhos (visão geral)

Cilindro posicionador pneumático

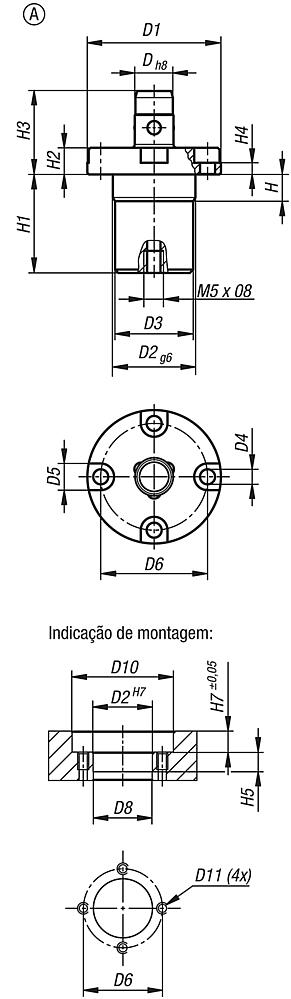

Cilindro posicionador pneumático, forma A

mais informações

Desenhos

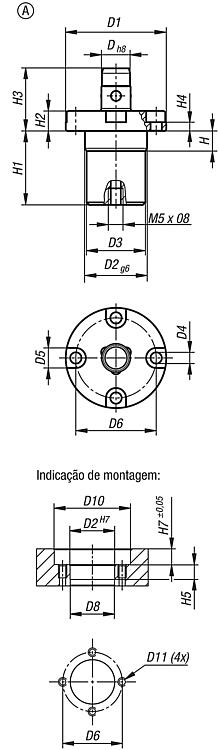

Cilindro posicionador pneumático, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaDD1D2D3D4D5D6D8D10D11HH2H1H3H4H5H7Força de
retenção
F1 N
CADAces.PreçoEncomendar
K1219.112A12402423,44,583223,841M48829,5253,58,58,5250 sob consulta
K1219.116A16513231,45,59,54131,852M58,59,531,728,54910350 sob consulta

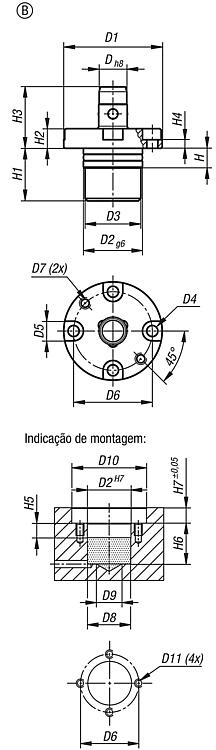

Cilindro posicionador pneumático, forma B

mais informações

Desenhos

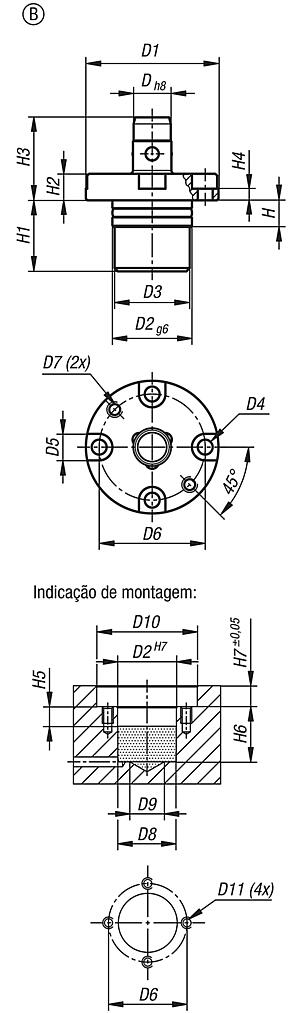

Cilindro posicionador pneumático, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaDD1D2D3D4D5D6D7D8D9D10D11HH2H1H3H4H5H6H7Força de
retenção
F1 N
CADAces.PreçoEncomendar
K1219.212B12402423,44,5832M423,81441M48824,5253,58,525,58,5250 sob consulta
K1219.216B16513231,45,59,541M531,82052M58,59,525,528,54926,510350 sob consulta
