    - Terminais de rótula com mancal de deslizamento e rosca fêmea igubal®, semelhante à DIN ISO 12240-4

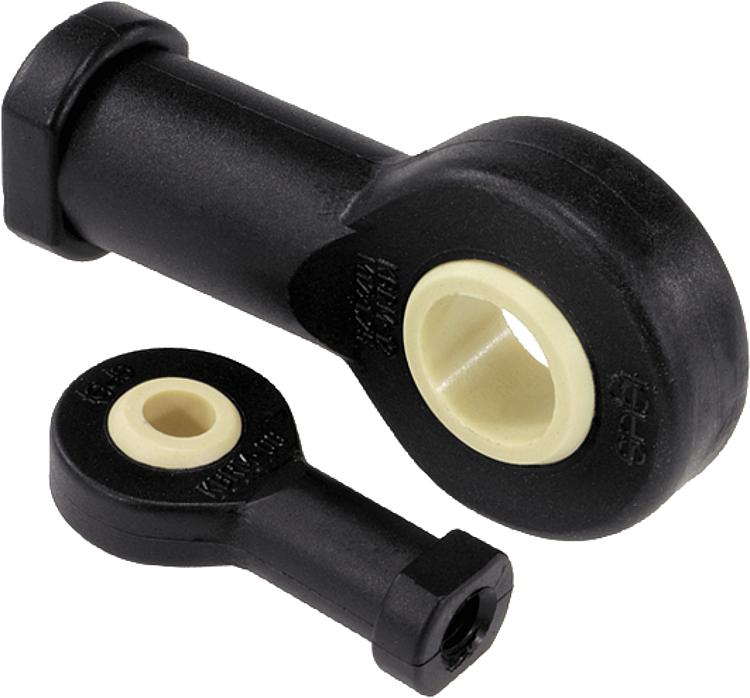

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Carcaça de igumid^® G,

calota do mancal de iglidur^® W300.

Versão:Preto.Indicação:O terminal de rótula apresenta uma alta durabilidade com cargas alternantes. Ele oferece resistência contra sujeira, poeira, fiapos, bem como contra corrosão e substâncias químicas. Ele é adequado para movimentos de rotação, de oscilação e lineares.
As dimensões de conexão correspondem à série de medida K, de acordo com a norma DIN ISO 12240.
Tolerâncias:O furo do anel interno possui tolerância conforme E10. O eixo correspondente deve ter uma tolerância entre h6 e h9.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1466 Terminais de rótula com mancal de deslizamento e rosca fêmea igubal®, semelhante à DIN ISO 12240-4

187 kB

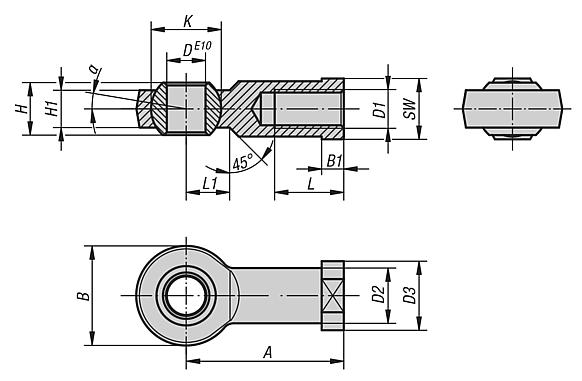

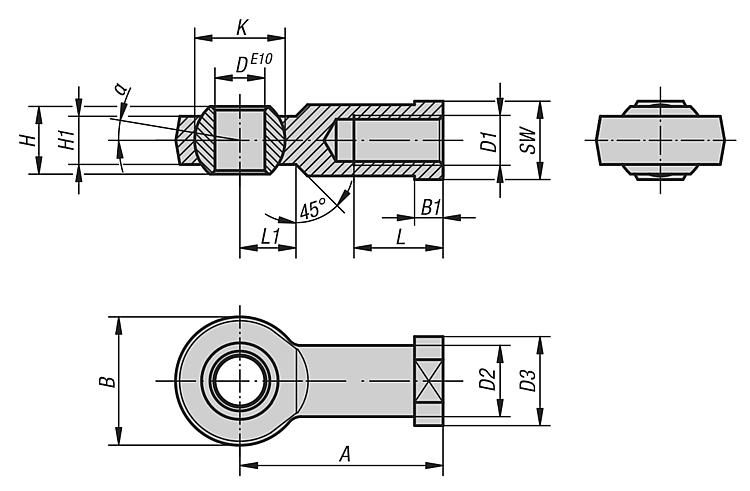

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	D	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α	Carga de tração estática máx. N em curto tempo	Carga de tração estática máx N a longo prazo	Carga transversal máx N em curto tempo	Carga transversal máx N a longo prazo	Preço
K1466.104	rosca direita	5	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	sob consulta
K1466.105	rosca direita	5	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	sob consulta
K1466.106	rosca direita	6	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	1400	700	400	200	sob consulta
K1466.108	rosca direita	8	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	2100	1050	700	350	sob consulta
K1466.110	rosca direita	10	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	sob consulta
K1466.110125	rosca direita	10	M10x1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	sob consulta
K1466.112	rosca direita	12	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	3600	1800	900	450	sob consulta
K1466.112125	rosca direita	12	M12x1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	3600	1800	900	450	sob consulta
K1466.114	rosca direita	14	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	4000	2000	1000	500	sob consulta
K1466.116	rosca direita	16	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	sob consulta
K1466.116150	rosca direita	16	M16x1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	sob consulta
K1466.118150	rosca direita	18	M18x1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	4600	2300	1600	800	sob consulta
K1466.120	rosca direita	20	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	sob consulta
K1466.120150	rosca direita	20	M20x1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	sob consulta
K1466.1041	rosca esquerda	5	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	sob consulta
K1466.1051	rosca esquerda	5	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	1000	500	250	125	sob consulta
K1466.1061	rosca esquerda	6	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	1400	700	400	200	sob consulta
K1466.1081	rosca esquerda	8	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	2100	1050	700	350	sob consulta
K1466.1101	rosca esquerda	10	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	sob consulta
K1466.1101251	rosca esquerda	10	M10x1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	3100	1550	800	400	sob consulta
K1466.1121	rosca esquerda	12	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	3600	1800	900	450	sob consulta
K1466.1121251	rosca esquerda	12	M12x1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	3600	1800	900	450	sob consulta
K1466.1141	rosca esquerda	14	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	4000	2000	1000	500	sob consulta
K1466.1161	rosca esquerda	16	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	sob consulta
K1466.1161501	rosca esquerda	16	M16x1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	4200	2100	1300	650	sob consulta
K1466.1181501	rosca esquerda	18	M18x1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	4600	2300	1600	800	sob consulta
K1466.1201	rosca esquerda	20	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	sob consulta
K1466.1201501	rosca esquerda	20	M20x1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	5400	2700	2100	1050	sob consulta
