    - Terminais de rótula com mancal de deslizamento e rosca macho, aço inoxidável, DIN ISO 12240-1, livre de manutenção

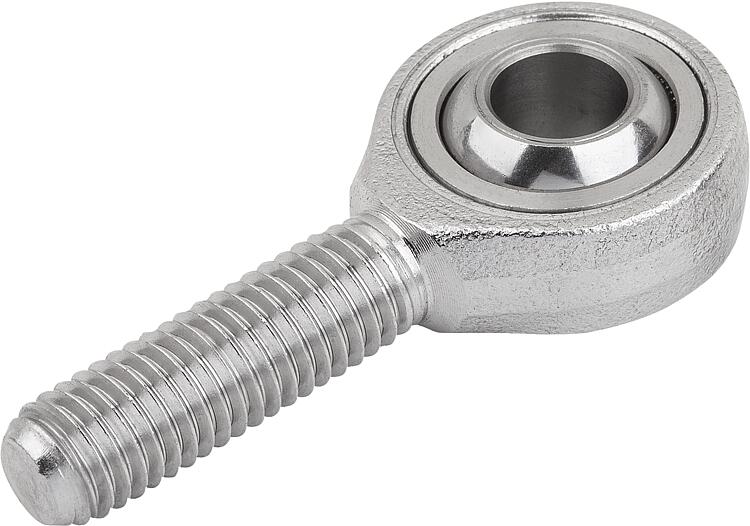

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Carcaça em aço inoxidável forjado 1.4057.
Esfera de articulação 1.4034, endurecida e retificada.
Anel externo em aço inoxidável 1.4571.

Versão:peça polida.Indicação:O mancal de deslizamento do terminal de rótula é livre de manutenção. As dimensões de conexão correspondem à norma DIN 648, série KA.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2081 Terminais de rótula com mancal de deslizamento e rosca macho, aço inoxidável, DIN ISO 12240-1, livre de manutenção

226 kB

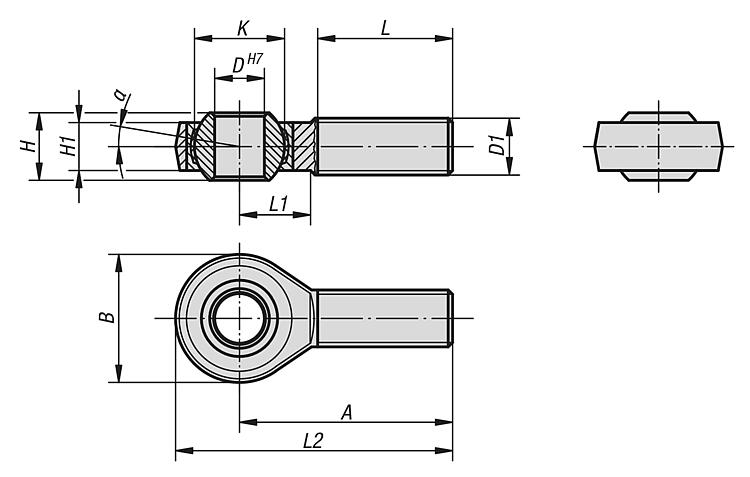

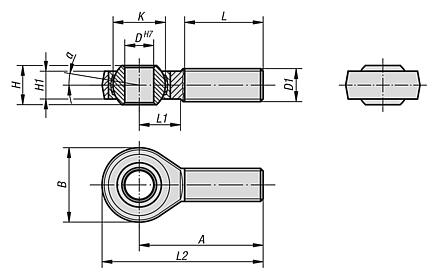

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	A	B	D	D1	H	H1	K	L	L1	L2	α	Capacidades de carga dinâmica kN	Capacidade de carga estática kN	Preço
K2081.05	rosca direita	33	18	5	M5x0,8	8	6	11,11	19	9	42	13	5,7	6	sob consulta
K2081.06	rosca direita	36	20	6	M6x1,0	9	6,75	12,7	21	10	46	13	7,2	7,65	sob consulta
K2081.08	rosca direita	42	24	8	M8x1,25	12	9	15,875	25	12	54	14	11,6	12,9	sob consulta
K2081.10	rosca direita	48	28	10	M10x1,5	14	10,5	19,05	28	14	62	13	14,5	18	sob consulta
K2081.12	rosca direita	54	32	12	M12x1,75	16	12	22,225	32	16	70	13	17	24	sob consulta
K2081.16	rosca direita	66	42	16	M16x2,0	21	15	28,575	37	21	87	15	28,5	39	sob consulta
K2081.20	rosca direita	78	50	20	M20x1,5	25	18	34,925	45	25	103	14	42,5	57	sob consulta
K2081.22	rosca direita	84	54	22	M22x1,5	28	20	38,10	48	27	111	15	57	68	sob consulta
K2081.25	rosca direita	94	60	25	M24x2,0	31	22	42,86	55	30	124	15	68	85	sob consulta
K2081.30	rosca direita	110	70	30	M30x2,0	37	25	50,8	66	35	145	17	88	114	sob consulta
K2081.051	rosca esquerda	33	18	5	M5x0,8	8	6	11,11	19	9	42	13	5,7	6	sob consulta
K2081.061	rosca esquerda	36	20	6	M6x1,0	9	6,75	12,7	21	10	46	13	7,2	7,65	sob consulta
K2081.081	rosca esquerda	42	24	8	M8x1,25	12	9	15,875	25	12	54	14	11,6	12,9	sob consulta
K2081.101	rosca esquerda	48	28	10	M10x1,5	14	10,5	19,05	28	14	62	13	14,5	18	sob consulta
K2081.121	rosca esquerda	54	32	12	M12x1,75	16	12	22,225	32	16	70	13	17	24	sob consulta
K2081.161	rosca esquerda	66	42	16	M16x2,0	21	15	28,575	37	21	87	15	28,5	39	sob consulta
K2081.201	rosca esquerda	78	50	20	M20x1,5	25	18	34,925	45	25	103	14	42,5	57	sob consulta
K2081.221	rosca esquerda	84	54	22	M22x1,5	28	20	38,10	48	27	111	15	57	68	sob consulta
K2081.251	rosca esquerda	94	60	25	M24x2,0	31	22	42,86	55	30	124	15	68	85	sob consulta
K2081.301	rosca esquerda	110	70	30	M30x2,0	37	25	50,8	66	35	145	17	88	114	sob consulta
