    - Terminais de rótula com mancal de deslizamento e rosca macho, aço, DIN ISO 12240-1, livre de manutenção

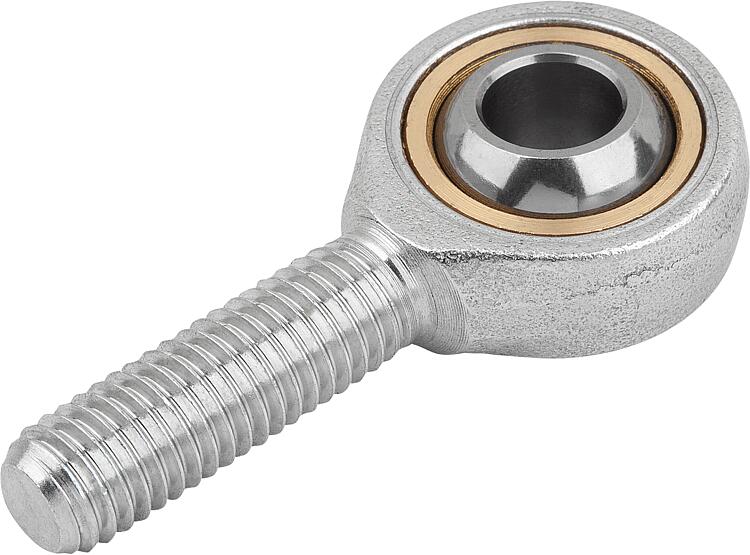

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de tamanho (D) 5-12 em aço de corte rápido torcido, a partir do tamanho (D) 16 aço temperado forjado. Esfera de articulação endurecida, retificada e polida.
Anel externo em bronze com tecido de PTFE colado.Versão:peça zincada.Indicação:O mancal de deslizamento do terminal de rótula é livre de manutenção. As dimensões de conexão correspondem à norma DIN 648, série KA.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2079 Terminais de rótula com mancal de deslizamento e rosca macho, aço, DIN ISO 12240-1, livre de manutenção

224 kB

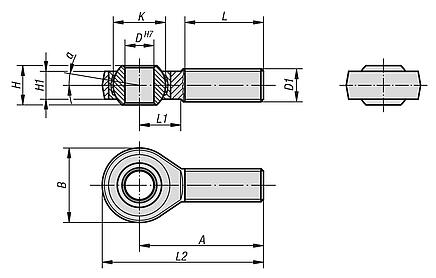

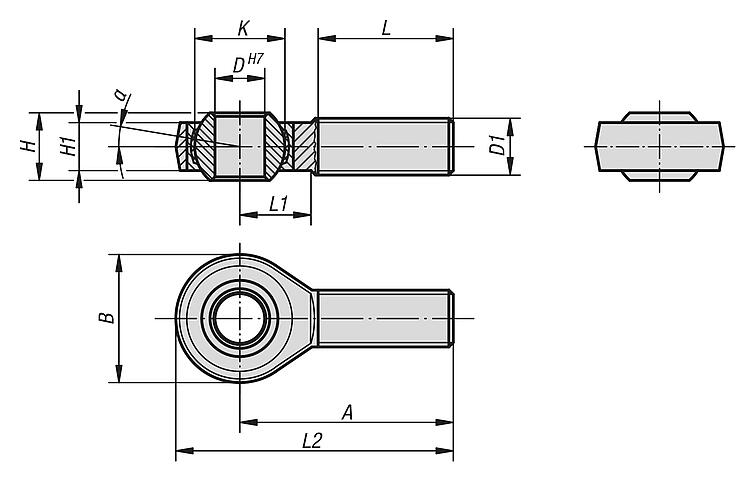

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	Material do corpo básico	A	B	D	D1	H	H1	K	L	L1	L2	α	Capacidades de carga dinâmica kN	Capacidade de carga estática kN	Preço
K2079.05	rosca direita	aço de usinagem fácil	33	18	5	M5x0,8	8	6	11,11	19	9	42	13	5,7	6	sob consulta
K2079.06	rosca direita	aço de usinagem fácil	36	20	6	M6x1,0	9	6,75	12,7	21	10	46	13	7,2	7,65	sob consulta
K2079.08	rosca direita	aço de usinagem fácil	42	24	8	M8x1,25	12	9	15,875	25	12	54	14	11,6	12,9	sob consulta
K2079.10	rosca direita	aço de usinagem fácil	48	28	10	M10x1,5	14	10,5	19,05	28	14	62	13	14,5	18	sob consulta
K2079.12	rosca direita	aço de usinagem fácil	54	32	12	M12x1,75	16	12	22,225	32	16	70	13	17	24	sob consulta
K2079.16	rosca direita	aço temperado	66	42	16	M16x2,0	21	15	28,575	37	21	87	15	28,5	39	sob consulta
K2079.20	rosca direita	aço temperado	78	50	20	M20x1,5	25	18	34,925	45	25	103	14	42,5	57	sob consulta
K2079.22	rosca direita	aço temperado	84	54	22	M22x1,5	28	20	38,10	48	27	111	15	57	68	sob consulta
K2079.25	rosca direita	aço temperado	94	60	25	M24x2,0	31	22	42,86	55	30	124	15	68	85	sob consulta
K2079.30	rosca direita	aço temperado	110	70	30	M30x2,0	37	25	50,8	66	35	145	17	88	114	sob consulta
K2079.35	rosca direita	aço temperado	140	81	35	M36x2	43	28	57,15	85	40	180,5	16	106	142	sob consulta
K2079.40	rosca direita	aço temperado	150	91	40	M42x2	49	33	66,67	90	45	195,5	17	125	171	sob consulta
K2079.051	rosca esquerda	aço de usinagem fácil	33	18	5	M5x0,8	8	6	11,11	19	9	42	13	5,7	6	sob consulta
K2079.061	rosca esquerda	aço de usinagem fácil	36	20	6	M6x1,0	9	6,75	12,7	21	10	46	13	7,2	7,65	sob consulta
K2079.081	rosca esquerda	aço de usinagem fácil	42	24	8	M8x1,25	12	9	15,875	25	12	54	14	11,6	12,9	sob consulta
K2079.101	rosca esquerda	aço de usinagem fácil	48	28	10	M10x1,5	14	10,5	19,05	28	14	62	13	14,5	18	sob consulta
K2079.121	rosca esquerda	aço de usinagem fácil	54	32	12	M12x1,75	16	12	22,225	32	16	70	13	17	24	sob consulta
K2079.161	rosca esquerda	aço temperado	66	42	16	M16x2,0	21	15	28,575	37	21	87	15	28,5	39	sob consulta
K2079.201	rosca esquerda	aço temperado	78	50	20	M20x1,5	25	18	34,925	45	25	103	14	42,5	57	sob consulta
K2079.221	rosca esquerda	aço temperado	84	54	22	M22x1,5	28	20	38,10	48	27	111	15	57	68	sob consulta
K2079.251	rosca esquerda	aço temperado	94	60	25	M24x2,0	31	22	42,86	55	30	124	15	68	85	sob consulta
K2079.301	rosca esquerda	aço temperado	110	70	30	M30x2,0	37	25	50,8	66	35	145	17	88	114	sob consulta
K2079.351	rosca esquerda	aço temperado	140	81	35	M36x2	43	28	57,15	85	40	180,5	16	106	142	sob consulta
K2079.401	rosca esquerda	aço temperado	150	91	40	M42x2	49	33	66,67	90	45	195,5	17	125	171	sob consulta
