    - Terminais de rótula com mancal de deslizamento e rosca macho, em versão estreita, DIN ISO 12240-1, livre de manutenção

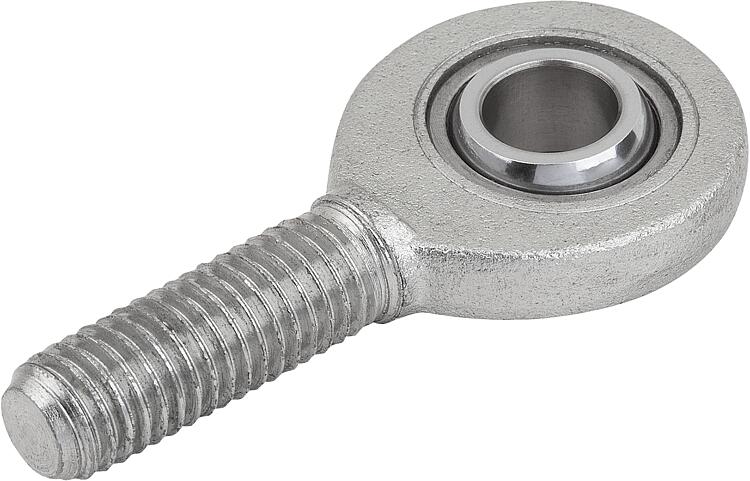

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça de tamanho (D) 6-12 em aço de corte rápido torneado, a partir do tamanho (D) 17 aço temperado forjado.
Esfera de articulação endurecida, retificada, polida e cromada endurecida.
Anel externo em aço temperado para rolamento com tecido de PTFE colado.Versão:peça zincada.Indicação:O mancal de deslizamento do terminal de rótula é livre de manutenção. As dimensões de conexão correspondem à norma DIN 648, série E.
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2083 Terminais de rótula com mancal de deslizamento e rosca macho, em versão estreita, DIN ISO 12240-1, livre de manutenção

217 kB

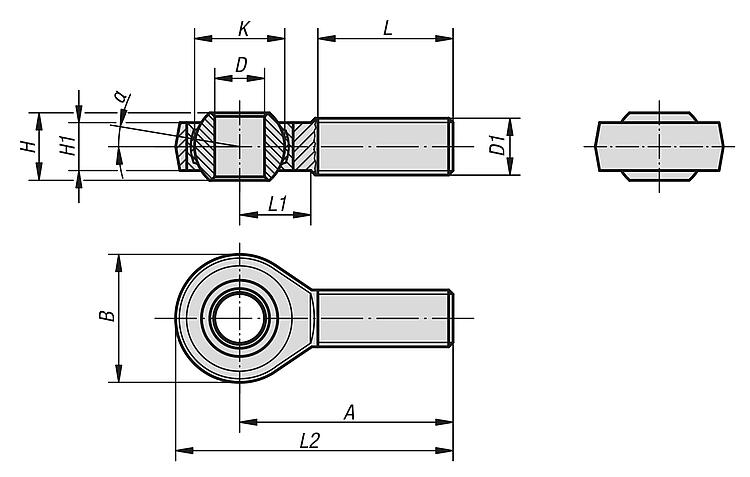

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 2	Material do corpo básico	A	B	D	D1	H	H1	K	L	L1	L2	α	Capacidades de carga dinâmica kN	Capacidade de carga estática kN	Preço
K2083.06	rosca direita	aço de usinagem fácil	36	21	6	M6x1,0	6	4,4	10	18	12	46,5	13	3,6	8,15	sob consulta
K2083.08	rosca direita	aço de usinagem fácil	42	24	8	M8x1,25	8	6	13	22	14	54	15	5,85	12,9	sob consulta
K2083.10	rosca direita	aço de usinagem fácil	48	29	10	M10x1,5	9	7	16	26	15	62,5	12	8,65	17,6	sob consulta
K2083.12	rosca direita	aço de usinagem fácil	54	34	12	M12x1,75	10	8	18	28	18	71	11	11,4	24,5	sob consulta
K2083.17	rosca direita	aço temperado	69	46	17	M16x2,0	14	11	25	36	23	92	10	22,4	45	sob consulta
K2083.20	rosca direita	aço temperado	78	53	20	M20x1,5	16	13	29	43	27	104,5	9	31,5	60	sob consulta
K2083.25	rosca direita	aço temperado	94	64	25	M24x2,0	20	17	35,5	53	32	126	7	51	83	sob consulta
K2083.30	rosca direita	aço temperado	110	73	30	M30x2,0	22	19	40,7	65	37	146,5	6	66,5	110	sob consulta
K2083.061	rosca esquerda	aço de usinagem fácil	36	21	6	M6x1,0	6	4,4	10	18	12	46,5	13	3,6	8,15	sob consulta
K2083.081	rosca esquerda	aço de usinagem fácil	42	24	8	M8x1,25	8	6	13	22	14	54	15	5,85	12,9	sob consulta
K2083.101	rosca esquerda	aço de usinagem fácil	48	29	10	M10x1,5	9	7	16	26	15	62,5	12	8,65	17,6	sob consulta
K2083.121	rosca esquerda	aço de usinagem fácil	54	34	12	M12x1,75	10	8	18	28	18	71	11	11,4	24,5	sob consulta
K2083.171	rosca esquerda	aço temperado	69	46	17	M16x2,0	14	11	25	36	23	92	10	22,4	45	sob consulta
K2083.201	rosca esquerda	aço temperado	78	53	20	M20x1,5	16	13	29	43	27	104,5	9	31,5	60	sob consulta
K2083.251	rosca esquerda	aço temperado	94	64	25	M24x2,0	20	17	35,5	53	32	126	7	51	83	sob consulta
K2083.301	rosca esquerda	aço temperado	110	73	30	M30x2,0	22	19	40,7	65	37	146,5	6	66,5	110	sob consulta
