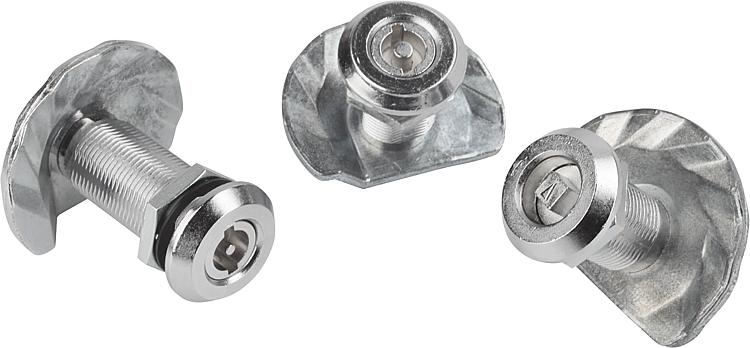

DescriçãoMaterial:Carcaça, acionamento, porca e lingueta em zamak. Anel de vedação plano em borracha.Versão:Carcaça, acionamento, porca e lingueta banhados a cromo.Indicação:Fechos lingueta com lingueta abaulada são utilizadas predominantemente em portas e carcaças que requerem uma alta pressão de vedação. Pode ser utilizada à direita ou à esquerda. O curso de fechamento é feito sempre em sentido horário. Ao girar o acionamento para a direita, o curso de aperto é aumentado gradualmente em até 9,5 mm com ângulo de rotação giratório máximo de 270°.
A porca de fixação é adicionada unilateralmente como porca de aterramento com garras.

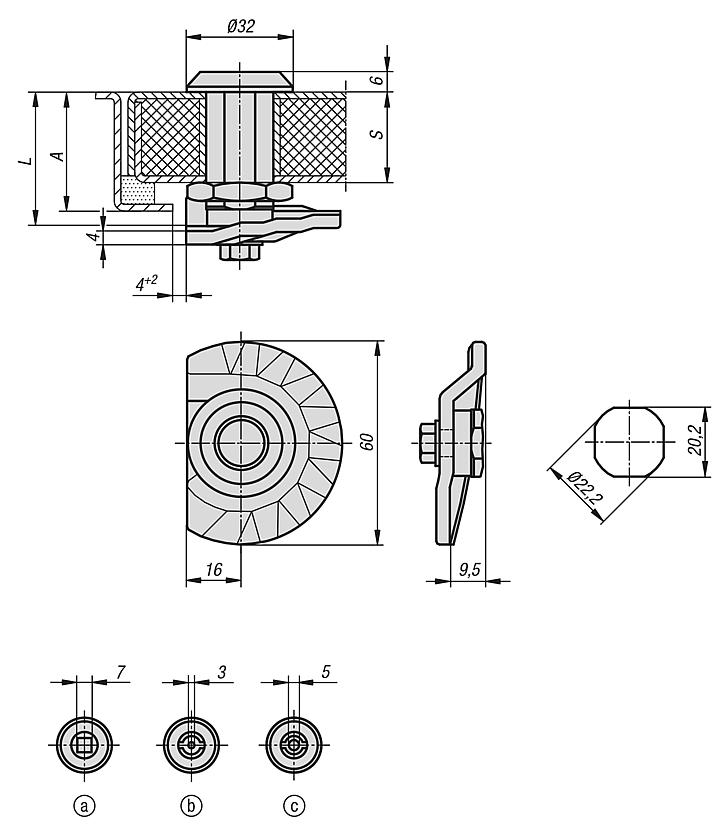

Protegida contra água e poeira conforme IP65.Acessórios:Chave de caixa K0535Indicação de desenho:
Acionamento (miolo): a) Quadrado 7 mm b) Palheta dupla 3 mm c) Palheta dupla 5 mm
1) O-Ring 2) Adaptador
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
