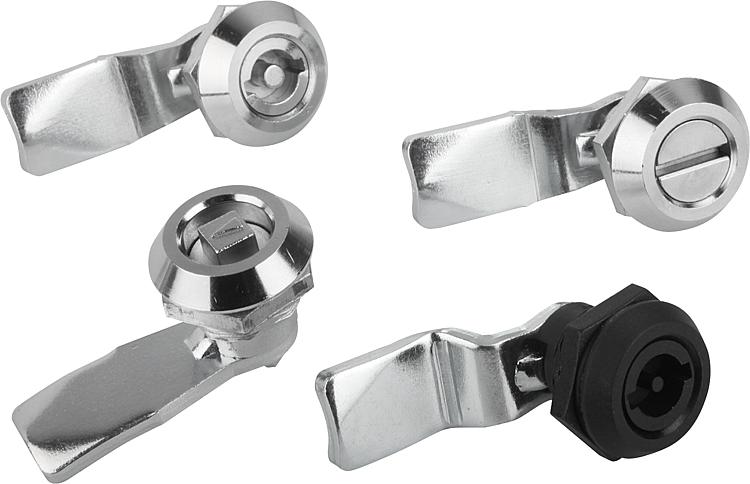

DescriçãoMaterial:Carcaça, acionamento e porca em zamak ou plástico PA6 GFR 30. Anel de vedação plano em borracha. Lingueta em aço.Versão:Carcaça, acionamento e porca banhados em cromo ou preto. Lingueta galvanizada.Indicação:Fecho lingueta com lingueta de mancal com mola. Pode ser utilizada à direita ou à esquerda com curso de fechamento de 90°. O fecho lingueta pode ser instalada pré-montada. A porca de fixação é adicionada unilateralmente como porca de aterramento com garras.
Segura em caso de vibração (exceto a versão em plástico), um entalhe evita a abertura indesejada. Protegida contra água e sujeira conforme IP65.

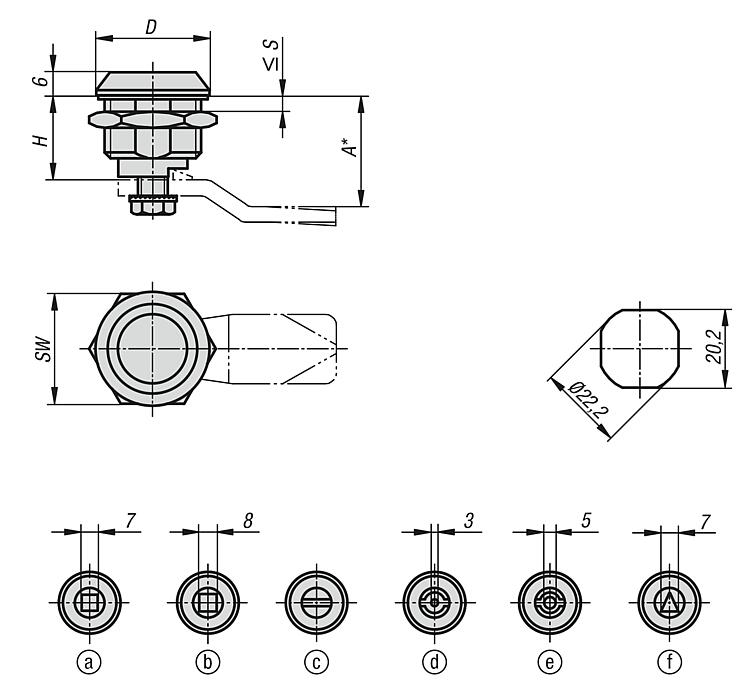

Pedir a lingueta separadamente na versão desejada. Cada lingueta pode ser combinada com todas as carcaças.Acessórios:Chave especial K0535. Lingueta para fecho lingueta de aço K0523.Indicação de desenho:
Acionamento: a) Perfil quadrado de 7 mm b) Perfil quadrado de 8 mm c) Fenda d) Palheta dupla 3 mm e) Palheta dupla 5 mm f) Triangular 7 mm
Particularidades:
