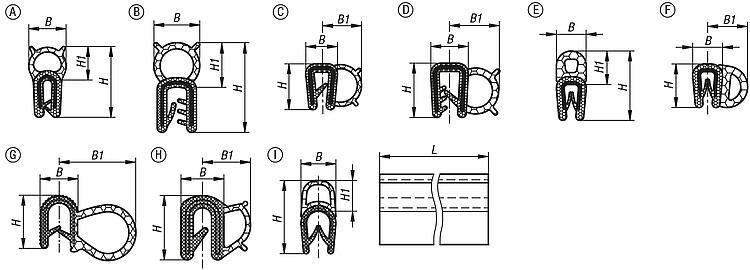

K1368Perfis de vedação para proteção de cantos com núcleo de fio de... |
voltar |
|
|

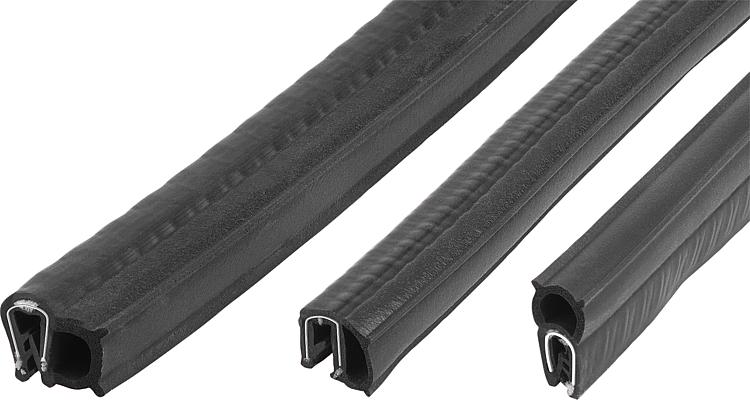

DescriçãoMaterial:Proteção de cantos fabricada de EPDM ou PVC.
Vedação de borracha esponjosa EPDM.
Versão:Preto.Indicação:Além das funções de proteção de cantos e bordas, estes perfis servem adicionalmente como elemento de vedação contra umidade, pó e sujeira para outros componentes como, por ex., portas, abas ou tampas de caixas. O perfil de borracha esponjosa multiforme permite várias possibilidades de aplicação em uma ampla variedade de processos.
Recomendamos a prensagem (compressão) de, no máximo, 50% da vedação dos perfis de vedação para proteção de cantos e bordas.
Para garantir a melhor selagem possível, a vedação deve ser comprimida em 30–40%.
As indicações são recomendações; na prática, elas são individuais e dependem da aplicação e das peças usadas.
Os perfis de vedação para proteção de cantos e bordas do EPDM possuem certificações UL50, UL50E e UL94HB.Montagem:Montagem fácil, rápida e sem problemas. Basta pressionar manualmente o perfil de vedação na montagem, que ele será fixado automaticamente. Não há necessidade de adesivos ou material de fixação.Sob consulta:Outros comprimentos.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

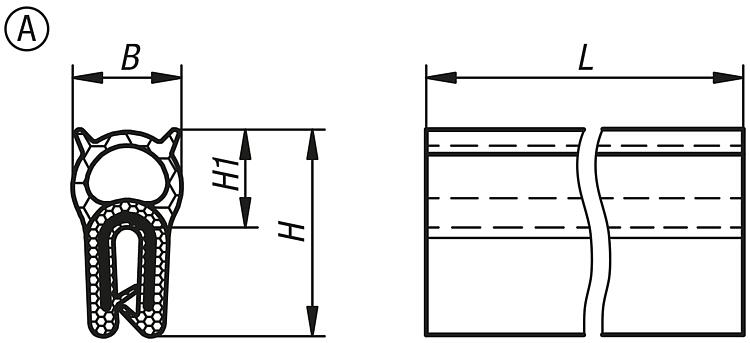

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma A |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| H | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.015X2000 | A | EPDM | 2000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 |  | | sob consulta | | | K1368.015X5000 | A | EPDM | 5000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | | | sob consulta | | | K1368.015X10000 | A | EPDM | 10000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | | | sob consulta | | | K1368.015X20000 | A | EPDM | 20000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | | | sob consulta | | | K1368.015X50000 | A | EPDM | 50000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | | | sob consulta | |
|

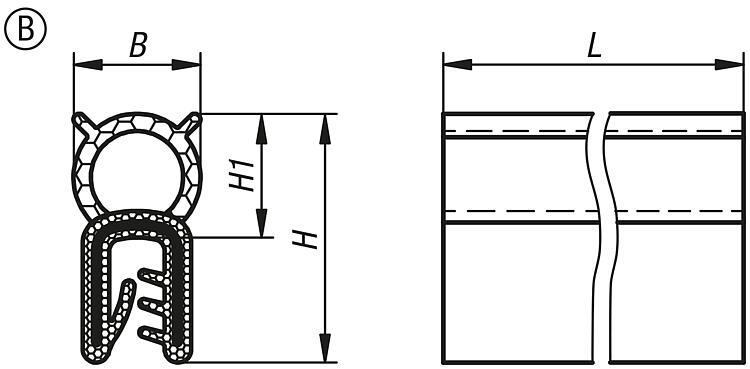

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma B |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| H | H1 | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.122X2000 | B | EPDM | 2000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | sob consulta | | | K1368.122X5000 | B | EPDM | 5000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | sob consulta | | | K1368.122X10000 | B | EPDM | 10000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | sob consulta | | | K1368.122X20000 | B | EPDM | 20000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | sob consulta | | | K1368.122X50000 | B | EPDM | 50000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | sob consulta | |
|

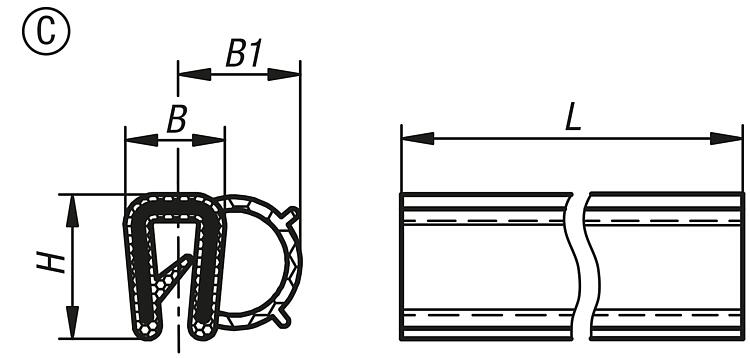

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma C |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| B1 | H | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.211X2000 | C | EPDM | 2000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | sob consulta | | | K1368.211X5000 | C | EPDM | 5000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | sob consulta | | | K1368.211X10000 | C | EPDM | 10000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | sob consulta | | | K1368.211X20000 | C | EPDM | 20000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | sob consulta | | | K1368.211X50000 | C | EPDM | 50000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | sob consulta | |
|

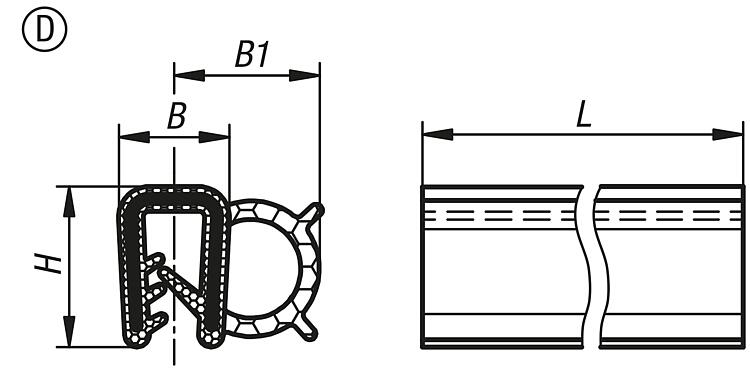

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma D |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| B1 | H | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.313X2000 | D | EPDM | 2000 | 2,0-3,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | sob consulta | | | K1368.313X5000 | D | EPDM | 5000 | 2,0-3,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | sob consulta | | | K1368.313X10000 | D | EPDM | 10000 | 2,0-3,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | sob consulta | | | K1368.313X20000 | D | EPDM | 20000 | 2,0-3,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | sob consulta | | | K1368.313X50000 | D | EPDM | 50000 | 2,0-3,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | sob consulta | |
|

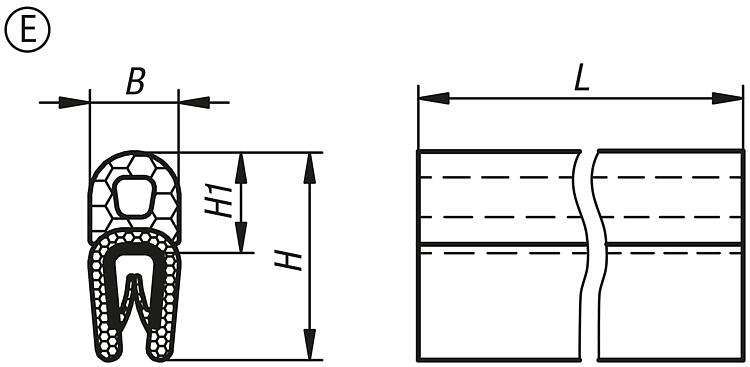

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma E |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| H | H1 | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.415X2000 | E | PVC | 2000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | sob consulta | | | K1368.415X5000 | E | PVC | 5000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | sob consulta | | | K1368.415X10000 | E | PVC | 10000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | sob consulta | | | K1368.415X20000 | E | PVC | 20000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | sob consulta | | | K1368.415X50000 | E | PVC | 50000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | sob consulta | |
|

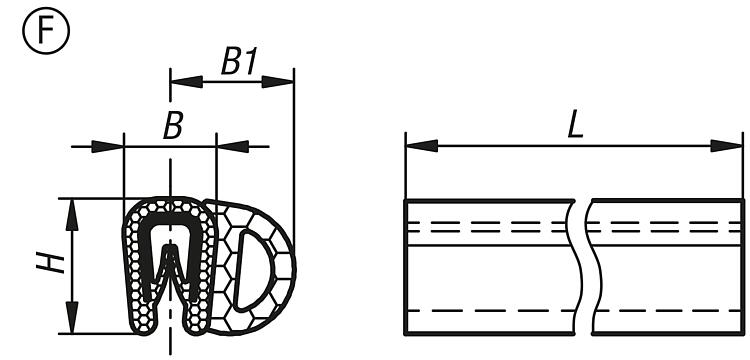

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma F |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| B1 | H | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.510X2000 | F | PVC | 2000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | sob consulta | | | K1368.510X5000 | F | PVC | 5000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | sob consulta | | | K1368.510X10000 | F | PVC | 10000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | sob consulta | | | K1368.510X20000 | F | PVC | 20000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | sob consulta | | | K1368.510X50000 | F | PVC | 50000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | sob consulta | |
|

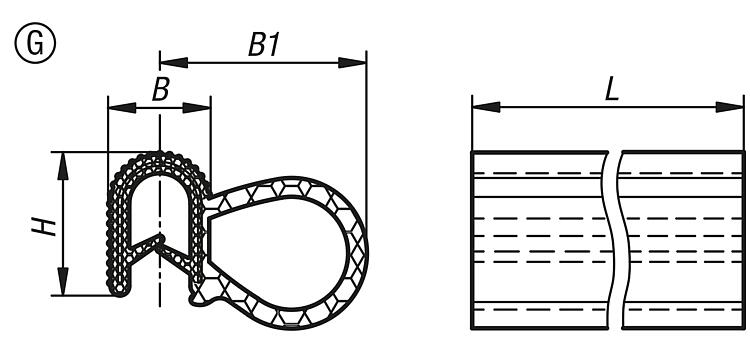

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma G |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| B1 | H | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.615X2000 | G | EPDM | 2000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | sob consulta | | | K1368.615X5000 | G | EPDM | 5000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | sob consulta | | | K1368.615X10000 | G | EPDM | 10000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | sob consulta | | | K1368.615X20000 | G | EPDM | 20000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | sob consulta | | | K1368.615X50000 | G | EPDM | 50000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | sob consulta | |
|

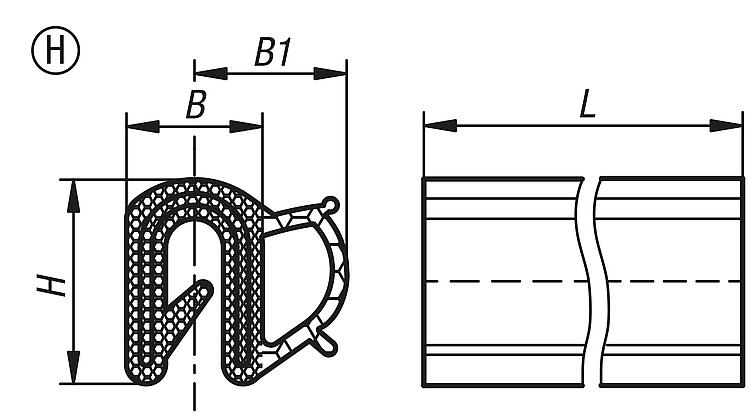

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma H |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| B1 | H | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.712X2000 | H | EPDM | 2000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | sob consulta | | | K1368.712X5000 | H | EPDM | 5000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | sob consulta | | | K1368.712X10000 | H | EPDM | 10000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | sob consulta | | | K1368.712X20000 | H | EPDM | 20000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | sob consulta | | | K1368.712X50000 | H | EPDM | 50000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | sob consulta | |
|

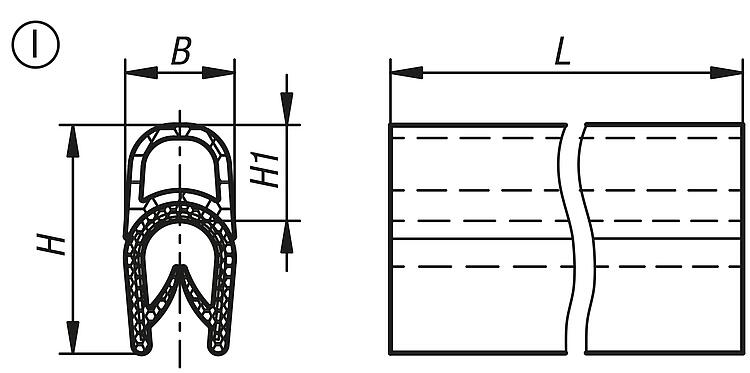

Perfis de vedação para proteção de cantos com núcleo de fio de aço integrado, forma I |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Material
do corpo
básico | L | Área de fixação
mm | Raio mínimo de curvatura
mm | B
| H | H1 | CAD | Aces. | Preço | Encomendar |
|---|
| K1368.821X2000 | I | PVC | 2000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | sob consulta | | | K1368.821X5000 | I | PVC | 5000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | sob consulta | | | K1368.821X10000 | I | PVC | 10000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | sob consulta | | | K1368.821X20000 | I | PVC | 20000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | sob consulta | | | K1368.821X50000 | I | PVC | 50000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | sob consulta | |
|
