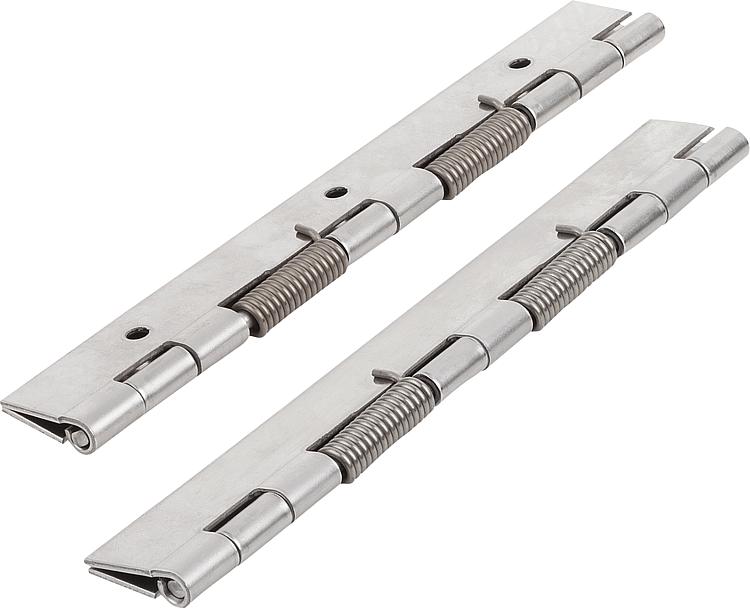

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço ou aço inoxidável 1.4301.
Mola tensora de aço inoxidável.

Versão:Aço com superfície sem tratamento ou zincada.
Aço inoxidável com superfície sem tratamento.Indicação:Dobradiças na versão laminada.

Ângulo de abertura 270°.

Torque da mola:
M(0°) : 0,56 Nm / M(90°) : 1,1 Nm / M(180°) : 1,7 Nm

Forma A: sem furos
Forma B: com furos

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1176_B Dobradiças de mola em aço o aço inoxidável 180 mm, mola de abertura

138 kB

Folha de dados K1176_FS Dobradiças de mola em aço o aço inoxidável 180 mm, mola de abertura

169 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	Material do corpo básico	Cor do corpo básico	A	A1	B	B1	D	D1	S	Preço
K1176.4018010	A	mola de fechamento	aço	-	40	-	180	-	-	4	1,5	sob consulta
K1176.4018011	B	mola de fechamento	aço	-	40	22,7	180	60	4	4	1,5	sob consulta
K1176.14018010	A	mola de fechamento	aço inoxidável A2	-	40	-	180	-	-	4	1,5	sob consulta
K1176.14018011	B	mola de fechamento	aço inoxidável A2	-	40	22,7	180	60	4	4	1,5	sob consulta
