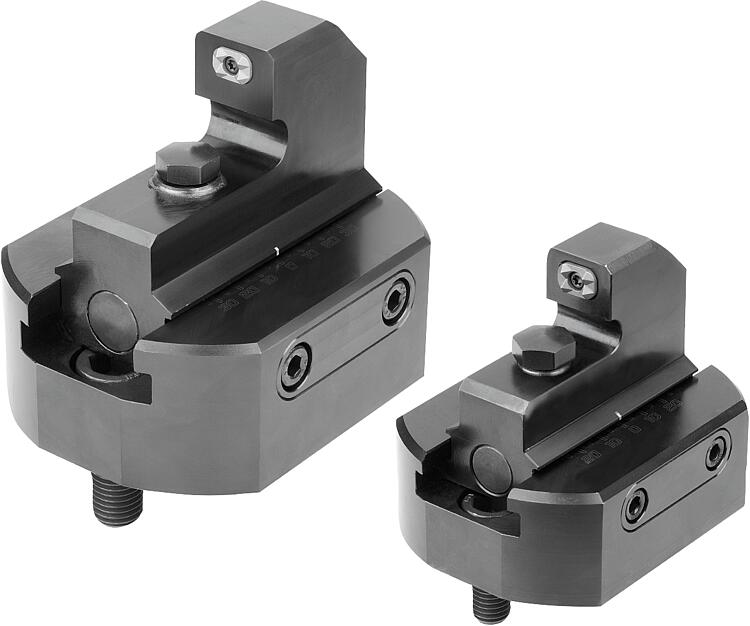

Batente fixo com inserto de fixação para sistema de fixação com força de aperto para baixo
Descrição do artigo/Imagens dos produtos

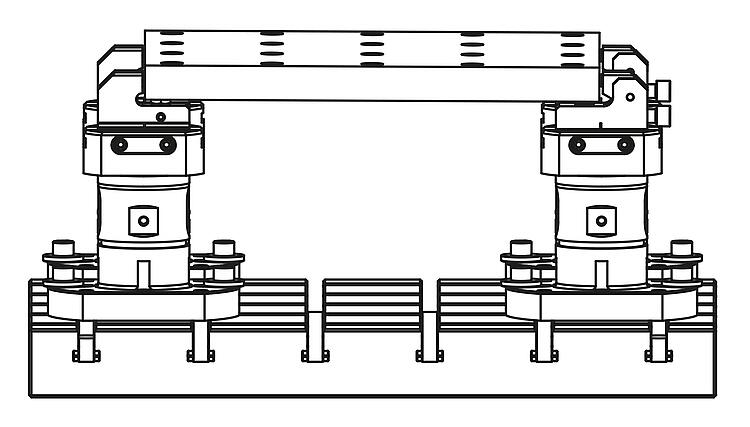

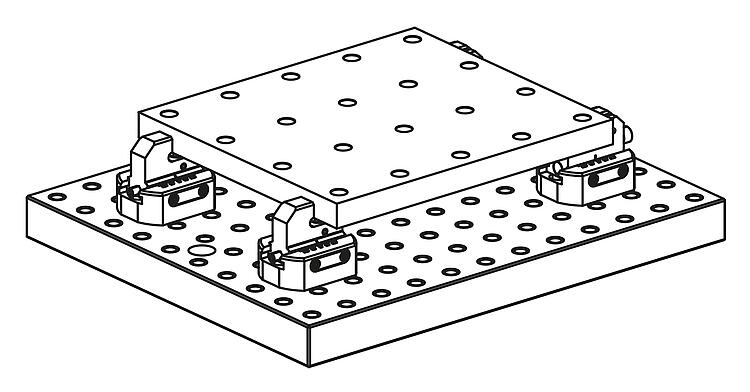

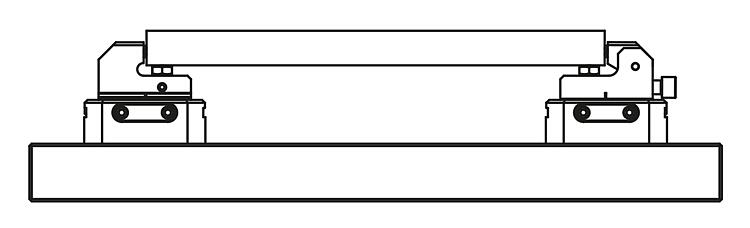

DescriçãoDescrição do produto:Batente fixo com inserto de fixação para a pré-usinagem de fixação direta e para usinagem de peças em bruto.Material:Aço.Versão:Corpo básico brunido. Inserto de fixação endurecido.Indicação:O batente fixo com inserto de fixação é utilizado como contraparte para o elemento de fixação com inserto de fixação K2195. Devido à sua construção extremamente robusta e design compacto, o batente fixo é adequado para pré-usinagem de fixação direta (OP10) com o sistema de fixação de módulo de 5 eixos, bem como para a fixação de peças brutas de placas e outros tipos de peças.
Com os dois tamanhos de sistema e a ajustabilidade contínua do sistema de fixação, é possível fixar peças de qualquer tamanho.
A altura de fixação da peça pode ser ajustada flexivelmente através de vários pés de posicionamento e ajuste fino.

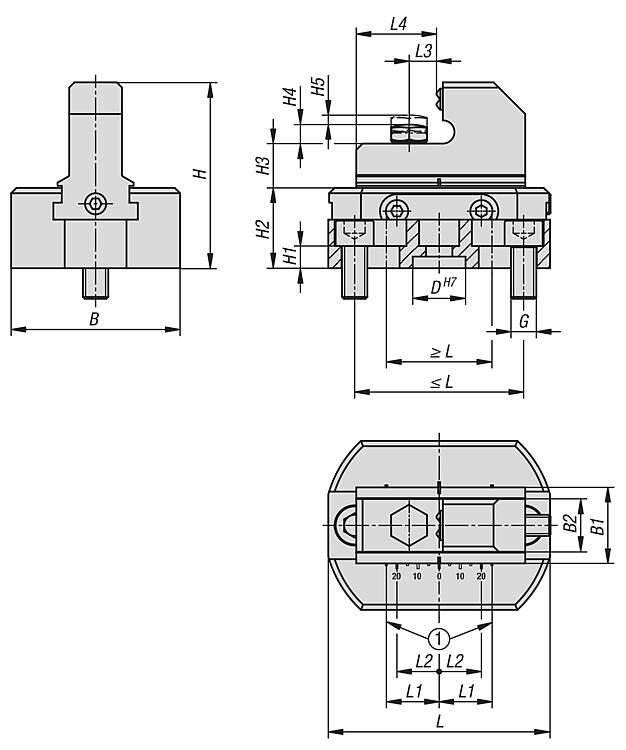

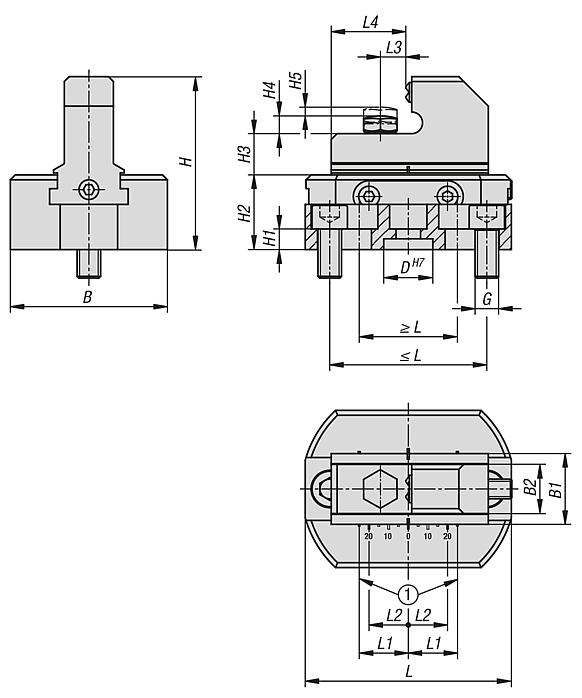

As interfaces para placas de fixação (medida do perfil 40/50) e para o sistema de fixação de ponto zero UNILOCK são integradas como padrão.Vantagens:- Ajuste horizontal. - Permite várias alturas de suporte da peça de trabalho. - Ajuste fino integrado da altura de fixação.Acessórios:- Pés de suporte K0298. - Placa adaptadora para sistema de fixação com força de aperto para baixo K2199. - Anéis de adaptação K2200.Fornecimento1 un. batente fixo com inserto de fixação. 1 un. pé de suporte K0298.2081.Indicação de desenho:
1) Cuidado: risco de deformação! Nenhuma presilha de fixação pode ser instalada nessa área!
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
