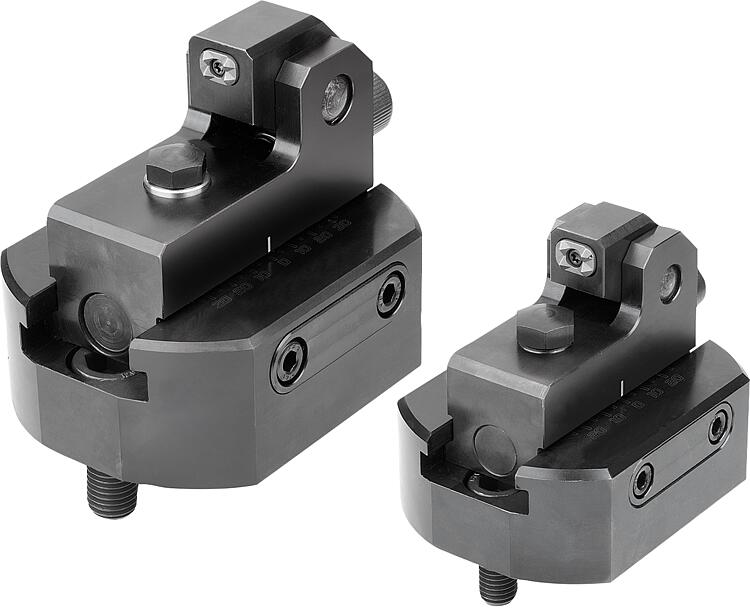

Elemento de fixação com inserto de fixação para sistema de fixação com força de aperto para baixo
Descrição do artigo/Imagens dos produtos
DescriçãoDescrição do produto:Elemento de fixação com inserto de fixação e efeito de força de aperto para baixo para pré-usinagem de fixação direta e para usinagem de peças em bruto.Material:Aço.Versão:Corpo básico brunido. Inserto de fixação endurecido.Indicação:Graças à sua estrutura extremamente estável, às elevadas forças de fixação e ao design compacto, o elemento de fixação com efeito de pressão para baixo é adequado para a pré-usinagem de fixação direta (OP10) com o sistema modular de 5 eixos, bem como para a fixação de peças brutas de placas e outros tipos de peças.
Com os dois tamanhos de sistema e a ajustabilidade contínua do sistema de fixação, é possível fixar peças de qualquer tamanho.
A altura de fixação da peça pode ser ajustada flexivelmente através de vários pés de posicionamento e ajuste fino.

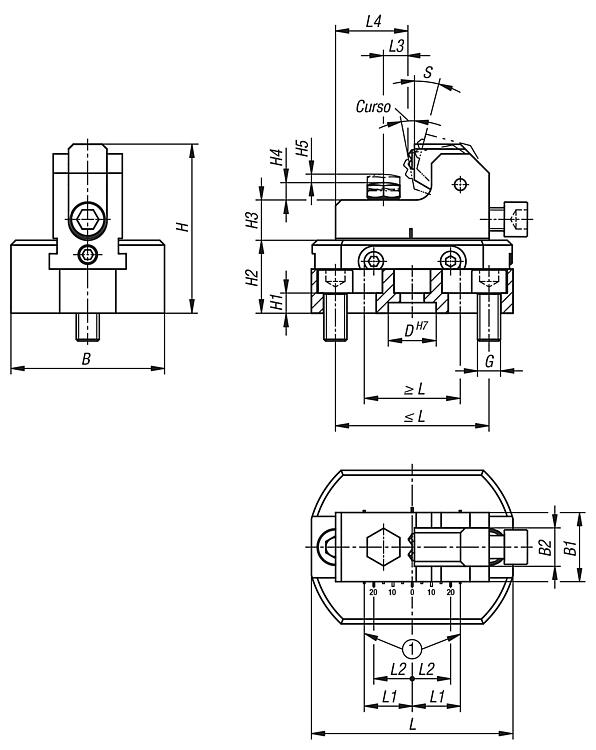

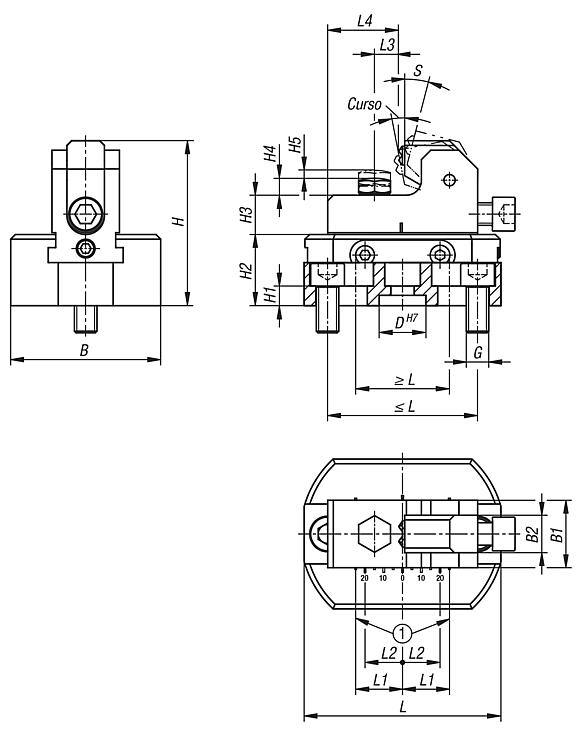

As interfaces para placas de fixação (medida do perfil 40/50) e para o sistema de fixação de ponto zero UNILOCK são integradas como padrão.Vantagens:- Efeito de força de aperto para baixo. - Ajuste horizontal. - Permite várias alturas de suporte da peça de trabalho. - Ajuste fino integrado da altura de fixação. Acessórios:- Pés de suporte K0298. - Placa adaptadora para sistema de fixação com força de aperto para baixo K2199. - Anéis de adaptação K2200.Fornecimento1 un. elemento de fixação com inserto de fixação. 1 un. pé de suporte K0298.2081.Indicação de desenho:
1) Cuidado: risco de deformação! Nenhuma presilha de fixação pode ser instalada nessa área!
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
