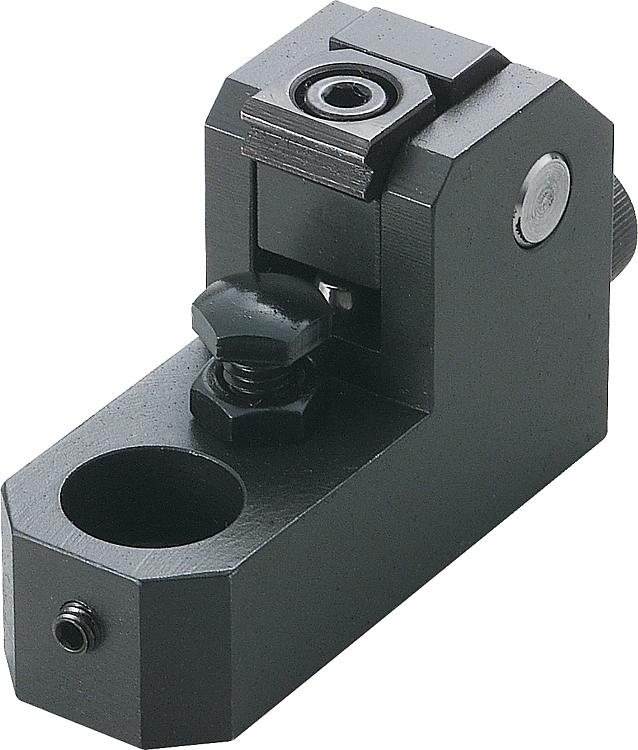

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça, braço em aço temperado.
Garra fixadora em aço ferramenta.Versão:Carcaça temperada e brunida.
Braço brunido.

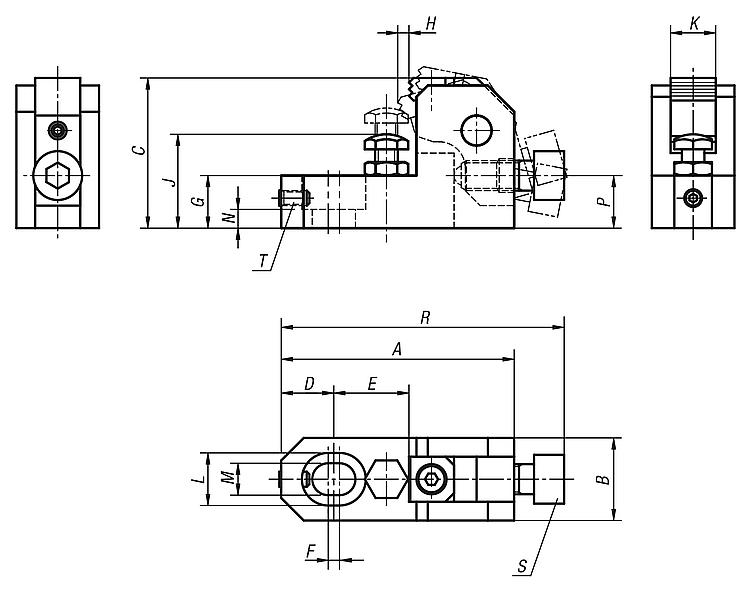

Garra fixadora temperada e brunida.Indicação de desenho:

T) Pino roscado com sextavado interno
S) Posicionador com esfera

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0931 Grampo de fixação com força de fixação para baixo e pino de apoio

317 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	S	T	F=força de tensão N	Torque de aperto Nm	Preço
K0931.02508	62	22	40	14	20	3	14	3	25-32	12	14	8,5	5	14	75,5	M8x20	M4x8	6000	15	sob consulta
K0931.03210	78	25	50	18	25	4	18	3,7	32-40	16	17,5	11	7	17,5	95	M10x25	M5x10	10000	30	sob consulta
K0931.04012	93	32	60	21	30	5	21	4,5	40-48	20	20	13	8	21	113	M12x30	M6x12	17000	65	sob consulta
K0931.04816	124	38	80	28	40	6	27	6	48-63	25	26	17	10	28	151	M16x40	M8x16	25000	130	sob consulta
