Base com porca injetada e antivibratório

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Pés niveladores
    - Base com porca injetada e antivibratório

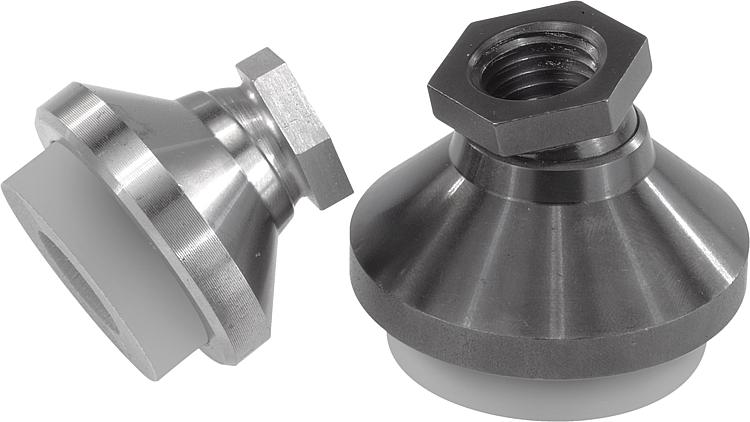

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Versão em aço:
Prato de pressão em aço temperado, elemento esférico em aço de corte rápido.
Versão em aço inoxidável:
Prato de pressão e elemento esférico em aço inoxidável.

Placa isoladora em PUR-elastômero (Sylomer V12).Versão:Versão em aço:
Elemento esférico cementado, brunido. Base brunida.
Versão em aço inoxidável:
Superfície sem tratamento.

Placa de isolamento cinza, colada, antiderrapante.
Faixa de aplicação de -30 °C até +70 °C.Indicação:A capacidade de carga informada na tabela é uma recomendação do limite de carga estática permanente para utilização com o elemento de absorção. Esta carga estática corresponde a uma pressão superficial de 0,4 N/mm², em que o material atinge suas propriedades de amortecimento ideais. A recomendação leva em conta que, em cargas dinâmicas, ocorre uma exigência adicional que pode chegar a uma pressão de até 0,6 N/mm². A placa de isolamento absorve vibrações e evita que a base com porca injetada escorregue. Base com porca injetada (sem amortecimento de vibrações) ver K0395.Indicação de desenho:

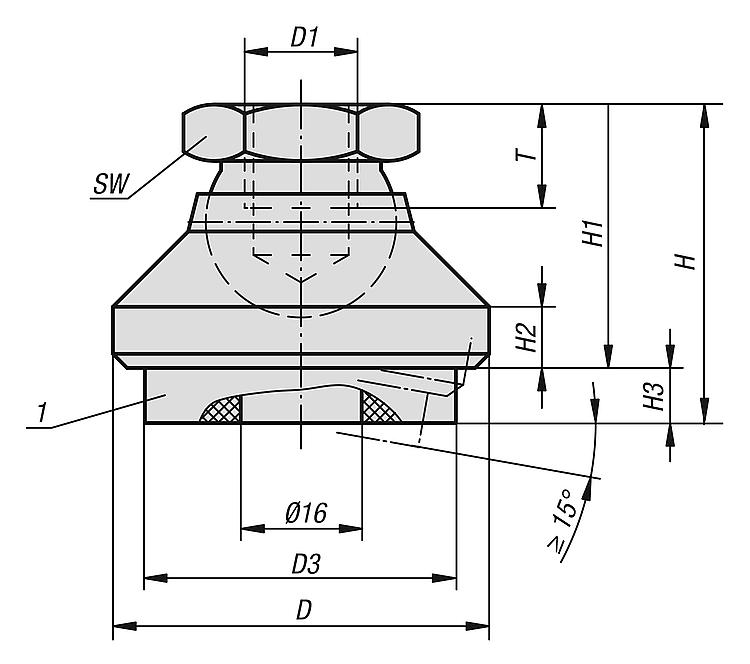

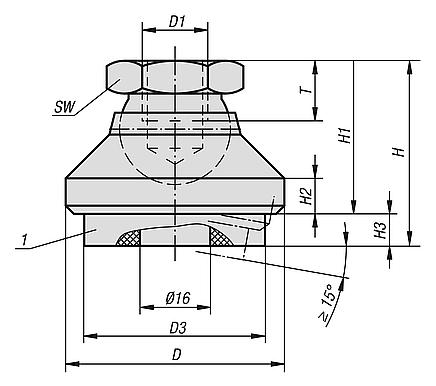

1) Placa de isolamento

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0420 Base com porca injetada e antivibratório

172 kB

Indicação técnica para pés niveladores articulados e bases com porca injetada e amortecimento antivibratório

50,6 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	D	D1	D3	H	H1	H2	H3 (na compressão 0 / 0,4 / 0,6 N/mm²)	T	SW	Capacidade de carga máx. kN	Preço
K0420.110	aço	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	sob consulta
K0420.112	aço	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	sob consulta
K0420.116	aço	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	sob consulta
K0420.120	aço	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	sob consulta
K0420.310	aço inoxidável	32	M10	30,5	30	22	5	8 / 6,8 / 5,9	10	17	0,212	sob consulta
K0420.312	aço inoxidável	40	M12	30,5	34	26	6	8 / 6,8 / 5,9	12	19	0,212	sob consulta
K0420.316	aço inoxidável	50	M16	40,5	40	32	7	8 / 6,8 / 5,9	14	24	0,435	sob consulta
K0420.320	aço inoxidável	60	M20	50	50	42	8	8 / 6,8 / 5,9	18	30	0,705	sob consulta
