Pés niveladores

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Pés niveladores
    - Pés niveladores

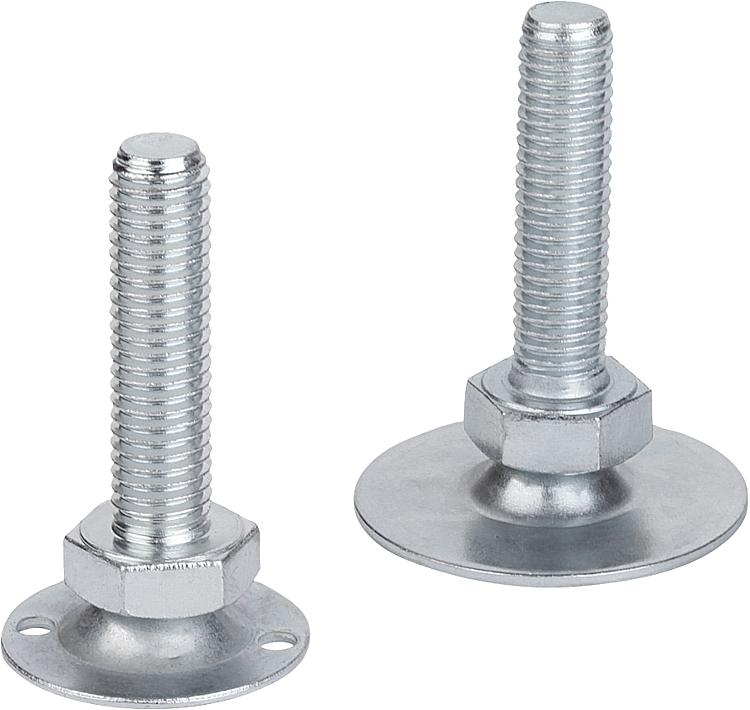

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Base e fuso roscado em aço.Versão:Base e fuso roscado galvanizados.Indicação:O fuso roscado é inserido por pressão giratória
no prato de base.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0678 Pés niveladores

200 kB

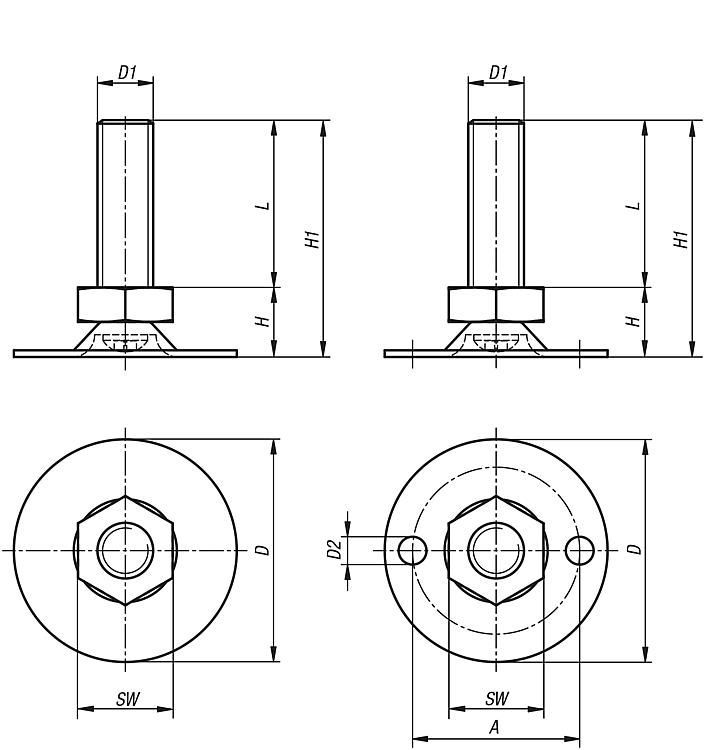

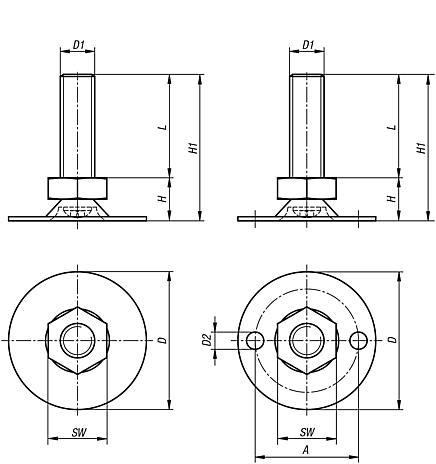

Desenhos (visão geral)

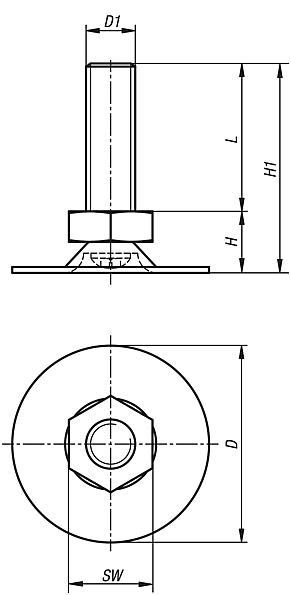

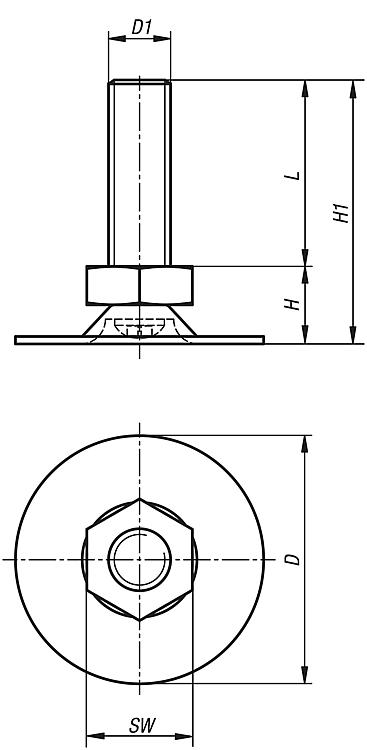

Pés niveladores sem perfuração

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	D	D1	H	H1	L	SW	Preço
K0678.03008X016	sem furo	30	M8	11	27	16	13	sob consulta
K0678.03008X020	sem furo	30	M8	11	31	20	13	sob consulta
K0678.03008X030	sem furo	30	M8	11	41	30	13	sob consulta
K0678.03008X040	sem furo	30	M8	11	51	40	13	sob consulta
K0678.03008X050	sem furo	30	M8	11	61	50	13	sob consulta
K0678.03010X016	sem furo	30	M10	12,5	28,5	16	17	sob consulta
K0678.03010X020	sem furo	30	M10	12,5	32,5	20	17	sob consulta
K0678.03010X030	sem furo	30	M10	12,5	42,5	30	17	sob consulta
K0678.03010X040	sem furo	30	M10	12,5	52,5	40	17	sob consulta
K0678.03010X050	sem furo	30	M10	12,5	62,5	50	17	sob consulta
K0678.03010X060	sem furo	30	M10	12,5	72,5	60	17	sob consulta
K0678.04008X016	sem furo	40	M8	11	27	16	13	sob consulta
K0678.04008X020	sem furo	40	M8	11	31	20	13	sob consulta
K0678.04008X030	sem furo	40	M8	11	41	30	13	sob consulta
K0678.04008X040	sem furo	40	M8	11	51	40	13	sob consulta
K0678.04008X050	sem furo	40	M8	11	61	50	13	sob consulta
K0678.04010X016	sem furo	40	M10	11	27	16	17	sob consulta
K0678.04010X020	sem furo	40	M10	11	31	20	17	sob consulta
K0678.04010X030	sem furo	40	M10	11	41	30	17	sob consulta
K0678.04010X040	sem furo	40	M10	11	51	40	17	sob consulta
K0678.04010X050	sem furo	40	M10	11	61	50	17	sob consulta
K0678.04010X060	sem furo	40	M10	11	71	60	17	sob consulta
K0678.05008X016	sem furo	50	M8	12,5	28,5	16	13	sob consulta
K0678.05008X020	sem furo	50	M8	12,5	32,5	20	13	sob consulta
K0678.05008X030	sem furo	50	M8	12,5	42,5	30	13	sob consulta
K0678.05008X040	sem furo	50	M8	12,5	52,5	40	13	sob consulta
K0678.05008X050	sem furo	50	M8	12,5	62,5	50	13	sob consulta
K0678.05010X016	sem furo	50	M10	14	30	16	17	sob consulta
K0678.05010X020	sem furo	50	M10	14	34	20	17	sob consulta
K0678.05010X030	sem furo	50	M10	14	44	30	17	sob consulta
K0678.05010X040	sem furo	50	M10	14	54	40	17	sob consulta
K0678.05010X050	sem furo	50	M10	14	64	50	17	sob consulta
K0678.05010X060	sem furo	50	M10	14	74	60	17	sob consulta
K0678.06008X016	sem furo	60	M8	13,5	29,5	16	13	sob consulta
K0678.06008X020	sem furo	60	M8	13,5	33,5	20	13	sob consulta
K0678.06008X030	sem furo	60	M8	13,5	43,5	30	13	sob consulta
K0678.06008X040	sem furo	60	M8	13,5	53,5	40	13	sob consulta
K0678.06008X050	sem furo	60	M8	13,5	63,5	50	13	sob consulta
K0678.06010X016	sem furo	60	M10	15	31	16	17	sob consulta
K0678.06010X020	sem furo	60	M10	15	35	20	17	sob consulta
K0678.06010X030	sem furo	60	M10	15	45	30	17	sob consulta
K0678.06010X040	sem furo	60	M10	15	55	40	17	sob consulta
K0678.06010X050	sem furo	60	M10	15	65	50	17	sob consulta
K0678.06010X060	sem furo	60	M10	15	75	60	17	sob consulta

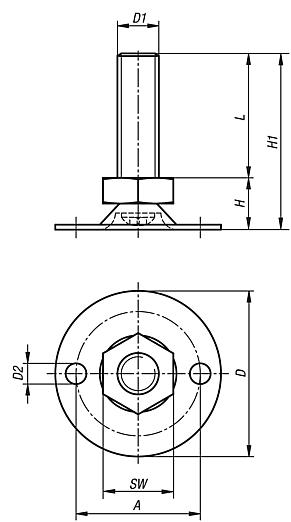

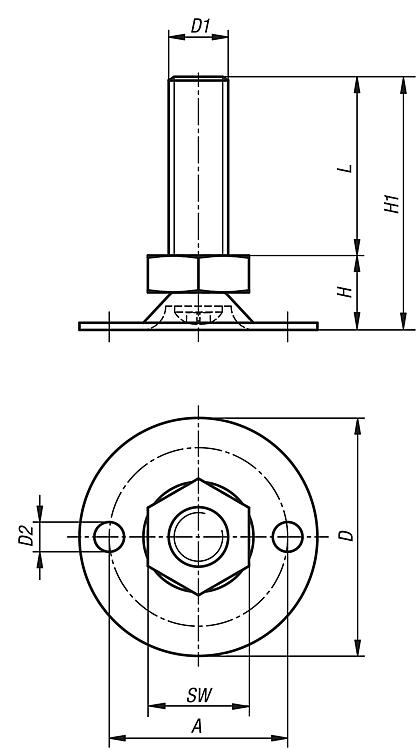

Pés niveladores com furo

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	A	D	D1	D2	H	H1	L	SW	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K0678.13008X016	com furo	24,3	30	M8	4	11	27	16	13	2,5	sob consulta
K0678.13008X020	com furo	24,3	30	M8	4	11	31	20	13	2,5	sob consulta
K0678.13008X030	com furo	24,3	30	M8	4	11	41	30	13	2,5	sob consulta
K0678.13008X040	com furo	24,3	30	M8	4	11	51	40	13	2,5	sob consulta
K0678.13008X050	com furo	24,3	30	M8	4	11	61	50	13	2,5	sob consulta
K0678.13010X016	com furo	24,3	30	M10	4	12,5	28,5	16	17	3,5	sob consulta
K0678.13010X020	com furo	24,3	30	M10	4	12,5	32,5	20	17	3,5	sob consulta
K0678.13010X030	com furo	24,3	30	M10	4	12,5	42,5	30	17	3,5	sob consulta
K0678.13010X040	com furo	24,3	30	M10	4	12,5	52,5	40	17	3,5	sob consulta
K0678.13010X050	com furo	24,3	30	M10	4	12,5	62,5	50	17	3,5	sob consulta
K0678.13010X060	com furo	24,3	30	M10	4	12,5	72,5	60	17	3,5	sob consulta
K0678.14008X016	com furo	30	40	M8	5	11	27	16	13	2,5	sob consulta
K0678.14008X020	com furo	30	40	M8	5	11	31	20	13	2,5	sob consulta
K0678.14008X030	com furo	30	40	M8	5	11	41	30	13	2,5	sob consulta
K0678.14008X040	com furo	30	40	M8	5	11	51	40	13	2,5	sob consulta
K0678.14008X050	com furo	30	40	M8	5	11	61	50	13	2,5	sob consulta
K0678.14010X016	com furo	30	40	M10	5	11	27	16	17	3,5	sob consulta
K0678.14010X020	com furo	30	40	M10	5	11	31	20	17	3,5	sob consulta
K0678.14010X030	com furo	30	40	M10	5	11	41	30	17	3,5	sob consulta
K0678.14010X040	com furo	30	40	M10	5	11	51	40	17	3,5	sob consulta
K0678.14010X050	com furo	30	40	M10	5	11	61	50	17	3,5	sob consulta
K0678.14010X060	com furo	30	40	M10	5	11	71	60	17	3,5	sob consulta
K0678.15008X016	com furo	35	50	M8	5,5	12,5	28,5	16	13	2,5	sob consulta
K0678.15008X020	com furo	35	50	M8	5,5	12,5	32,5	20	13	2,5	sob consulta
K0678.15008X030	com furo	35	50	M8	5,5	12,5	42,5	30	13	2,5	sob consulta
K0678.15008X040	com furo	35	50	M8	5,5	12,5	52,5	40	13	2,5	sob consulta
K0678.15008X050	com furo	35	50	M8	5,5	12,5	62,5	50	13	2,5	sob consulta
K0678.15010X016	com furo	35	50	M10	5,5	14	30	16	17	3,5	sob consulta
K0678.15010X020	com furo	35	50	M10	5,5	14	34	20	17	3,5	sob consulta
K0678.15010X030	com furo	35	50	M10	5,5	14	44	30	17	3,5	sob consulta
K0678.15010X040	com furo	35	50	M10	5,5	14	54	40	17	3,5	sob consulta
K0678.15010X050	com furo	35	50	M10	5,5	14	64	50	17	3,5	sob consulta
K0678.15010X060	com furo	35	50	M10	5,5	14	74	60	17	3,5	sob consulta
K0678.16008X016	com furo	46	60	M8	5,5	13,5	29,5	16	13	2,5	sob consulta
K0678.16008X020	com furo	46	60	M8	5,5	13,5	33,5	20	13	2,5	sob consulta
K0678.16008X030	com furo	46	60	M8	5,5	13,5	43,5	30	13	2,5	sob consulta
K0678.16008X040	com furo	46	60	M8	5,5	13,5	53,5	40	13	2,5	sob consulta
K0678.16008X050	com furo	46	60	M8	5,5	13,5	63,5	50	13	2,5	sob consulta
K0678.16010X016	com furo	46	60	M10	5,5	15	31	16	17	3,5	sob consulta
K0678.16010X020	com furo	46	60	M10	5,5	15	35	20	17	3,5	sob consulta
K0678.16010X030	com furo	46	60	M10	5,5	15	45	30	17	3,5	sob consulta
K0678.16010X040	com furo	46	60	M10	5,5	15	55	40	17	3,5	sob consulta
K0678.16010X050	com furo	46	60	M10	5,5	15	65	50	17	3,5	sob consulta
K0678.16010X060	com furo	46	60	M10	5,5	15	75	60	17	3,5	sob consulta
